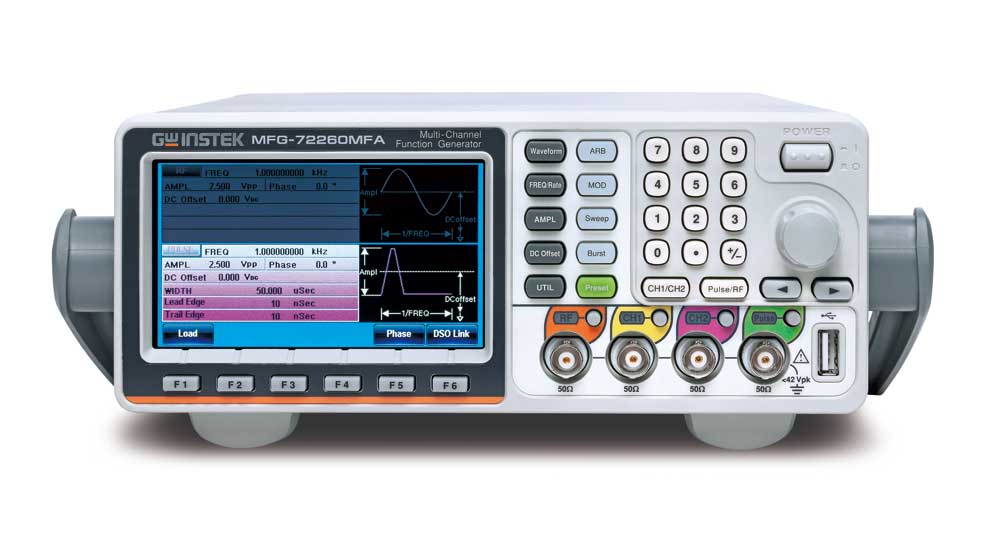

Многофункциональные и многоканальные генераторы сигналов MFG-72000 расширение серии

../../upload/old-site/photos/mfg-72260mfa.jpg

Компания GW Instek (Тайвань) представила новые модели в ранее анонсированной серии многофункциональных генераторов сигналов MFG-72000 (таблица № 1), которая включает линейку MFG-722XX в составе 4-х продвинутых и функционально насыщенных генераторов.

Модели старшей линейки MFG-722XX имеют 2 независимых выходных канала (Кан1/ Кан 2) до 30/ 60 МГц двойной производительности (совмещение функций ФГ и СПФ); 1 выходной канал генератора импульсов до 25 МГц, 1 выход ВЧ генератора до 160 МГц/ до 320 МГц (MFG-72260MFA/ MFG-72260MRA), а также исполнение со встроенным усилителем мощности (MFG-72260MFA/ MFG-72260MRA). Все генераторы в стандартной комплектации обеспечивают модуляцию сигналов (AM/ FM, PM (имп. мод.), FSK, PWM), функцию качания (ГКЧ), пакетный режим (Burst), имеют развернутое меню синхронизации/ запуска и аппаратно встроенный частотомер до 150 МГц (разрешение АЦП – 8 бит, входная чувствительность 35 мВ).

Сводная функциональность и особенности моделей серии MFG-72000 (таблица №1):

Модель Кан 1 Кан 2 Кан 3

Ген. Имп.
Кан 4
ВЧ генератор
(с функ. СПФ/ ARB)
Усилитель мощности (Pow.Amp.) Модуляция*
(вкл.  ГКЧ, Пакет, частотомер)
Функ. Ген. (ФГ)
+ СПФ/ ARB
Функ. Ген. (ФГ)
+ СПФ/ ARB
MFG-72230M 30 МГц 30 МГц 25 МГц
MFG-72260M 60 МГц 60 МГц 25 МГц
MFG-72260MFA 60 МГц 60 МГц 25 МГц 160 МГц
MFG-72260MRA 60 МГц 60 МГц 25 МГц 320 МГц

* Примеч.: AM/ FM/ PM/ ASK/ FSK/ PSK/ PWM/ SUM

С появлением новинок генераторы MFG-72000 серии обеспечивают пользователю возможность использовать до 5 выходных функций (MFG-2260MFA/ MFG-2260MRA): включая выходы CH1 и CH2 с максимальной частой до 60 МГц в каждом из каналов (режимы ФГ + СПФ); генератор ВЧ сигналов в диапазоне до 160/ 320 МГц (синус) с поддержкой формирования произвольной формы, генератор импульсов с максимальной частотой до 25 МГц; различные типы модуляции ВЧ сигналов, а также усилитель мощности, который наиболее оптимален и востребован в звуковых приложениях (аудио диапазон).

Все вышеупомянутые выходные функции и каналы различного наЗначения рассредоточены по модельному ряду или, наоборот, аппаратно сконцентрированы в одной из моделей, в т.ч. включающей генератор ВЧ сигналов, формирователь импульсов (ГИ), усилитель для удовлетворения различных научных, образовательных и промышленных применений (см. табл. №2).

На основных функциональных каналах серии MFG-72000 выдаются сигналы в форме синуса, прямоугольника (до 25 МГц), треугольника/ пилы (до 1 МГц) и др. Новая серия характеризуется наличием алгоритма пошагового формирования сигналов произвольной формы (true point-by-point) с частотой дискретизации до 200 МГц (частота повторения сигнала до 100 МГц), разрядностью ЦАП 14 бит и глубиной памяти 16 К точек. Все модели серии обеспечивают различные виды модуляции (AM/ FM/ PM/ FSK/ PWM), качание частоты (ГКЧ), режим формирования радиопакетов (burst), имеют развернутое меню синхронизации и запуска (внутр. и внеш.), встроенный частотомер до 150 МГц. В моделях, имеющих 2 основных канала аппаратная синхронизация обеспечивает корреляцию выходных сигналов при тестировании (задержка по времени и фазовый сдвиг), широкое меню запуска, суммирования сигналов (SUM) и настроек связи по входу. Добавление в двух моделях выхода синусоидальных ВЧ сигналов до 160/320 МГц (с поддержкой функции ARB) существенно расширяет арсенал технических возможностей генератора как источника функциональных сигналов. Данный ВЧ выход обеспечивает поддержку режима качания частоты (sweep), различных видов модуляции AM/ FM, PM (имп. мод.), FSK (ЧМн), SUM, PWM (ШИМ), а также такие цифровые типы как ASK (amplitude shift keying) амплитудная манипуляция (АМн) и PSK (phase-shift keying) - фазовая манипуляция (ФМн).

Все модели стандартно оснащены полнофункциональным генератором импульсов (ГИ) с максимальной частотой выходного сигнала до 25 МГц. Регулируемая длительность импульсов, время нарастания фронта и спада могут применяться в качестве условия запуска в меню синхронизации импульсных сигналов. Независимый вход/выход усилителя (Amp) с максимальной выходной мощностью до 20 Вт (усиление 20dB), полосой пропускания 0 (DC) - 100 кГц и коэф. гармоник ≤ 0,1% может быть использован в различных аудиоприложениях и для тестирования сигналов звукового диапазона.

Генератор серии MFG-72000 (в зависимости от модели) может одновременно поддерживать до 5 режимов генерации (обработки) сигналов на своих выходах и имеет следующую максимальную функциональность:

таблица №2

Кан 1 1 мкГц - 60 МГц (макс.)/ ФГ
+ функция СПФ/ARB (200 Мвыб/с)
AM, FM, PM, FSK, PWM,
ГКЧ/Sweep, пакет/Burst, Синхр./Зап.,
Частотомер
Кан 2
ВЧ выход
(RF)
1 мкГц - 320 МГц (макс.)
+ функция СПФ/ARB (200 Мвыб/с)
ASK, PSK
Ген. импульсов до 25 МГц (полнофункц. генератор)
(частота/ длит. импульса/ скважность (коэф. заполнения)/ время нарастания/ спада)
Усилитель мощности до 20 Вт
(RL=8Ω)/  20 дБ/  DC-100 кГц/ <0,1% / усиление >1 Впик @ 20 Гц ~20 кГц)

Предусмотрены интерфейсы USB (2-Host/Device) и LAN в стандартной комплектации для программирования и ДУ. Внутренняя память (запись/ вызов): 10 профилей для форм сигналов (каждый длинной 16 К точек), 10 профилей настроек генератора. Новинки имеют цветной графический TFT дисплей (диаг. 11см).

Целевые сферы и отрасли применения: учебные заведения высшего профессионального образования, автомобильная электроника (разработка и производство), промышленное производство, научные лаборатории.

Практические приложения и особенности:

  • Источник функциональных сигналов с постоянным смещением (увеличенный размах амплитуды)
  • Питание линейки диодов (последовательное включение)
  • Режим 2-х полупериодного мостового выпрямителя
  • Эмуляция ВАХ характеристики диодов (V-I curve)
  • Дублер-имитатор блоков в электронных цепях
  • Автомобильная электроника: передача сигналов вращения, команды систем: ABS, усилителя рулевого управления, контроля зажигания или инвертора в гибридных моделях и др.
10.11.2017
Модели:  MFG-72230M | MFG-72260MFA | MFG-72260MRA


Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
