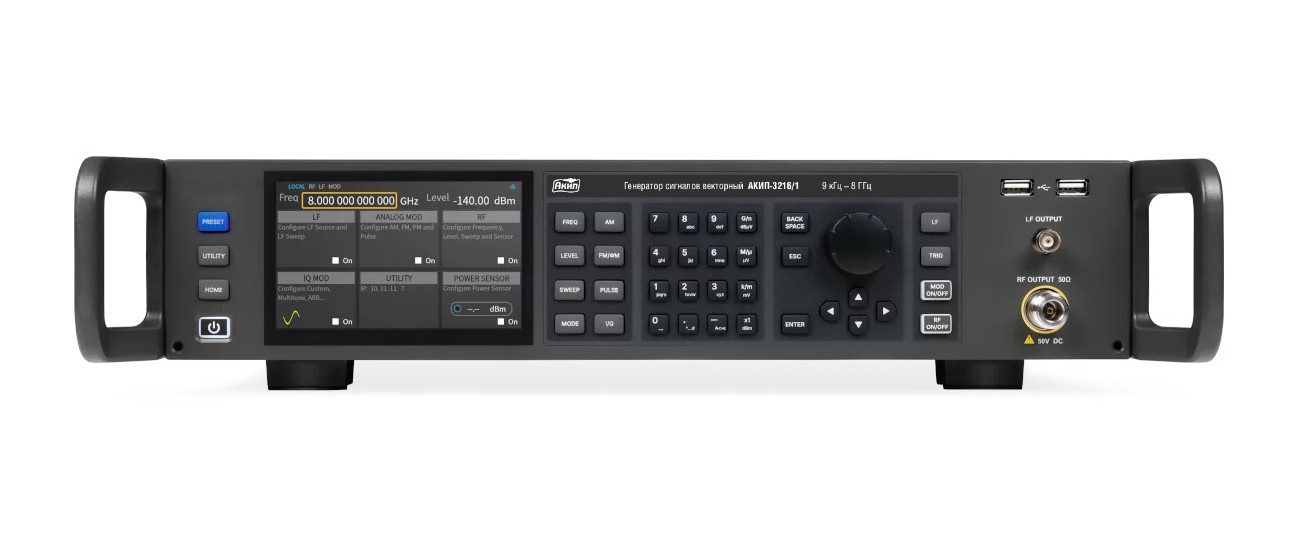

Генератор сигналов векторный АКИП-3216/1

Серия: АКИП-3216

Векторные генераторы сигналов АКИП-3216

• Частотный диапазон: 9 кГц…8 ГГц
• Разрешение по частоте : 1 мГц
• Диапазон установки уровня: -140 дБм…+30 дБм
• Фазовый шум: < -132 дБс/Гц @ 1 ГГц, смещение 10 кГц
• Аналоговая модуляция: AM, ЧМ, ФМ, внутренние и внешние варианты модуляции.
• Импульсная модуляция: поддерживается функция импульсной модуляции, генератор последовательности импульсов и пользовательские последовательности импульсов (опционально).
• Цифровая модуляция: QAM, FSK, ASK, PSK, многотональных и различных других модулированных сигналов.
• Полоса пропускания I/Q-модулятора 500 МГц (опция – 1 ГГц)
• Поддерживается генерация сигналов распространенных протоколов связи, таких как 5G NR, WLAN, LTE, BLUETOOTH, IOT и др.
• Поддержка функции генерации аддитивного белого гауссовского шума в реальном времени, для тестирования приемников
• Обеспечивается измерение и контроль выходной мощности, коррекция потерь
• Поддерживается компенсация S-параметров в векторном режиме для оптимизации широкополосных характеристик тестовой системы.
• Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI-11, встроенный web server)

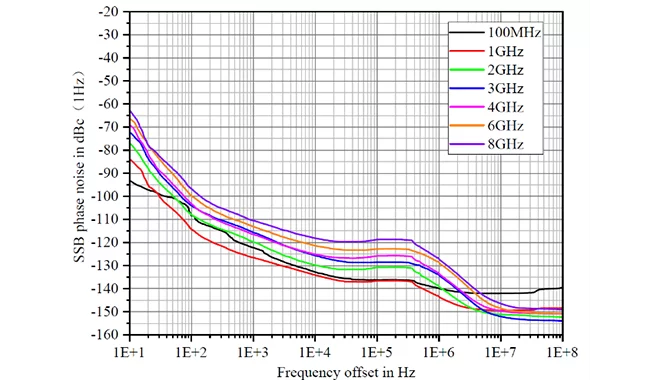

Ультранизкий фазовый шум Серия АКИП-3216 отличается ультранизким фазовым шумом, достигающим -132 дБс/Гц при смещении 10 кГц для сигнала 1 ГГц. Высокая спектральная чистота снижает погрешности тестирования, повышая точность и надежность результатов измерений. В беспроводной связи сигналы с низким фазовым шумом помогают минимизировать коэффициент битовых ошибок (BER), повышая стабильность и надежность связи.

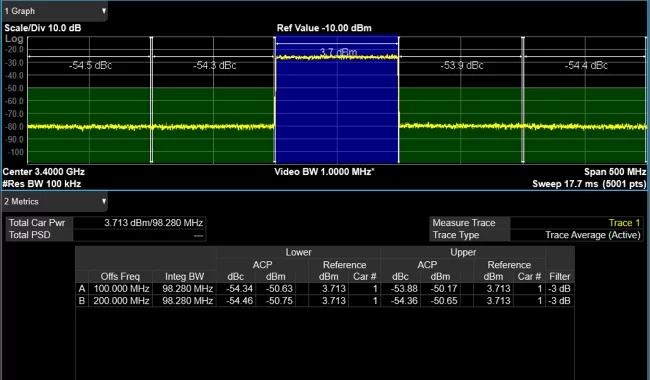

	Превосходное качество сигнала Векторные генераторы сигналов АКИП-3216 обладают превосходными характеристиками полосы пропускания ВЧ-модуляции 1 ГГц и ACPR, удовлетворяя большинству требований к тестам связи. При генерации сигналов распространенных протоколов связи, таких как WLAN, 5G NR и LTE, он неизменно достигает превосходных показателей EVM. Отличный ACPR минимизирует помехи в соседних каналах при многоканальном тестировании, что позволяет более точно моделировать реальные коммуникационные среды.

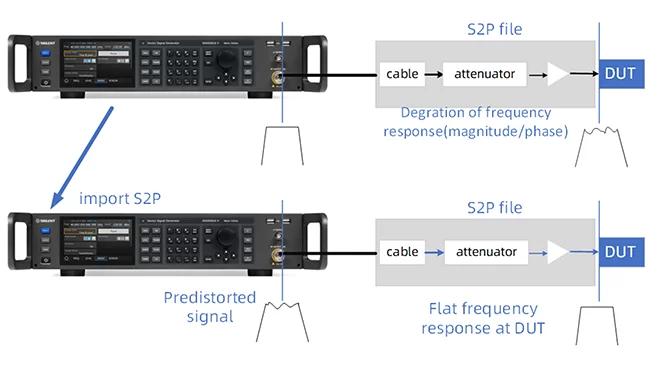

Более точное моделирование передатчика АКИП-3216 поддерживает автоматическую компенсацию амплитуды, частоты и фазы на основе S2P-файла тестовой системы. Эта компенсация минимизирует фазовые флуктуации и фазовый шум, выравнивая амплитуду сигнала во всем диапазоне частот, обеспечивая одинаковые уровни сигнала на разных частотах. Благодаря улучшенной совместимости с системами, АКИП-3216 подходит для более широкого спектра приложений, обеспечивая точную и эффективную работу тестовой системы.

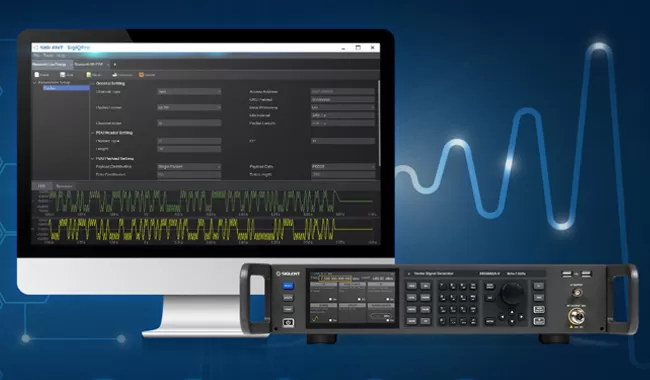

	Упрощение создания сигналов и ускорение тестирования   АКИП-3216 и программное обеспечение для генерации сигналов SigIQPro объединяют моделирование, проектирование и тестирование, чтобы легко удовлетворить потребности пользователей на всех этапах проектирования, НИОКР и производства.     SigIQPro - это гибкое программное обеспечение для генерации сигналов на базе ПК, которое выводит генерацию сигналов на совершенно новый уровень, поддерживая Bluetooth, IoT, 5G NR, LTE и WLAN и многое другое.     SigIQPro специально разработан для легкой генерации протокольных и модулированных сигналов, имеет пользовательский интерфейс, поддерживающий интуитивно понятное управление, и предоставляет соответствующую документацию, что позволяет легко создавать соответствующие стандартам формы сигналов для широкого спектра приложений.
