Источник  питания АКИП-1208-18

Серия: АКИП-1208

АКИП-1208 - высокопроизводительный регенеративный имитатор электрической сети

АКИП-1208 — это высокопроизводительный программируемый имитатор электрической сети большой мощности, оснащённый функцией регенеративного возврата энергии в сеть. Благодаря конструкции с высокой плотностью мощности, прибор обеспечивает выходную мощность до 25 кВА в компактном корпусе формата 3U с возможностью параллельного соединения для гибкого масштабирования на более высокую мощность.
Источник питания
АКИП-1208 поддерживает однофазный, трёхфазный, противофазный и расщеплённо-фазный режимы выхода с широким диапазоном выходных напряжений: до 350 В фаза–нейтраль (L-N), 606 В фаза–фаза (L-L) и 700 В фаза–фаза в противофазном режиме. Выходные режимы включают AC, DC, AC+DC и DC+AC, что позволяет моделировать различные состояния электрической сети. Прибор оснащён специализированным режимом тестирования островного режима, позволяющим пользователю моделировать нелинейную нагрузку сети путём программирования параметров R, L, C, активной и реактивной мощности для комплексной проверки работоспособности защиты от островного режима. Идеальное решение для тестирования электромобилей, фотоэлектрических инверторов, систем накопления энергии, силовой электроники, а также для применения в научно-исследовательских лабораториях.

Моделирование островного режима
Тестирование защиты от островного режима. Источники питания АКИП-1208 оснащены профессиональным режимом тестирования защиты от островного режима. Пользователь может задать активную мощность (сопротивление R) и реактивную мощность (индуктивность Q / ёмкость C) либо напрямую установить параметры R, L, C для точного моделирования резонанса сети, что позволяет комплексно проверить механизмы обнаружения островного режима и срабатывания защиты испытуемого устройства (ИУ) в соответствии с требованиями безопасности эксплуатации. АКИП-1208 превращает сложное тестирование защиты от островного режима в безопасный, эффективный и автоматизированный стандартизированный процесс, существенно повышая производительность испытаний.



Полнофункциональный имитатор сети
Будучи полнофункциональным четырёхквадрантным устройством, источники питания  АКИП-1208 способны полностью моделировать двунаправленный энергообмен между сетью и устройством в любом направлении. Независимо от того, потребляет ли устройство активную/реактивную мощность из сети (квадранты 1 и 4) или отдаёт активную/реактивную мощность в сеть (квадранты 2 и 3), обеспечивается точное моделирование и измерение. Идеально подходит для тестирования генераторов, инверторов, выпрямителей и любых сценариев с двунаправленным потоком мощности.

Высокоэффективная функция регенерации
АКИП-1208 не только моделирует питание испытуемого устройства от сети, но и поглощает энергию, отдаваемую ИУ, эффективно возвращая рекуперированную чистую энергию в местную сеть (КПД регенерации до 90 %), что значительно снижает энергопотребление при испытаниях и затраты на теплоотвод, обеспечивая экономию энергии. При работе в режиме поглощения энергии АКИП-1208 преобразует выходной сигнал переменного или постоянного тока от ИУ (посредством внутреннего выпрямления) в ток чистой синусоидальной формы, синхронизированный по частоте и фазе с местной сетью, и «впрыскивает» его обратно в сеть.

Высокая плотность мощности, модульная конструкция

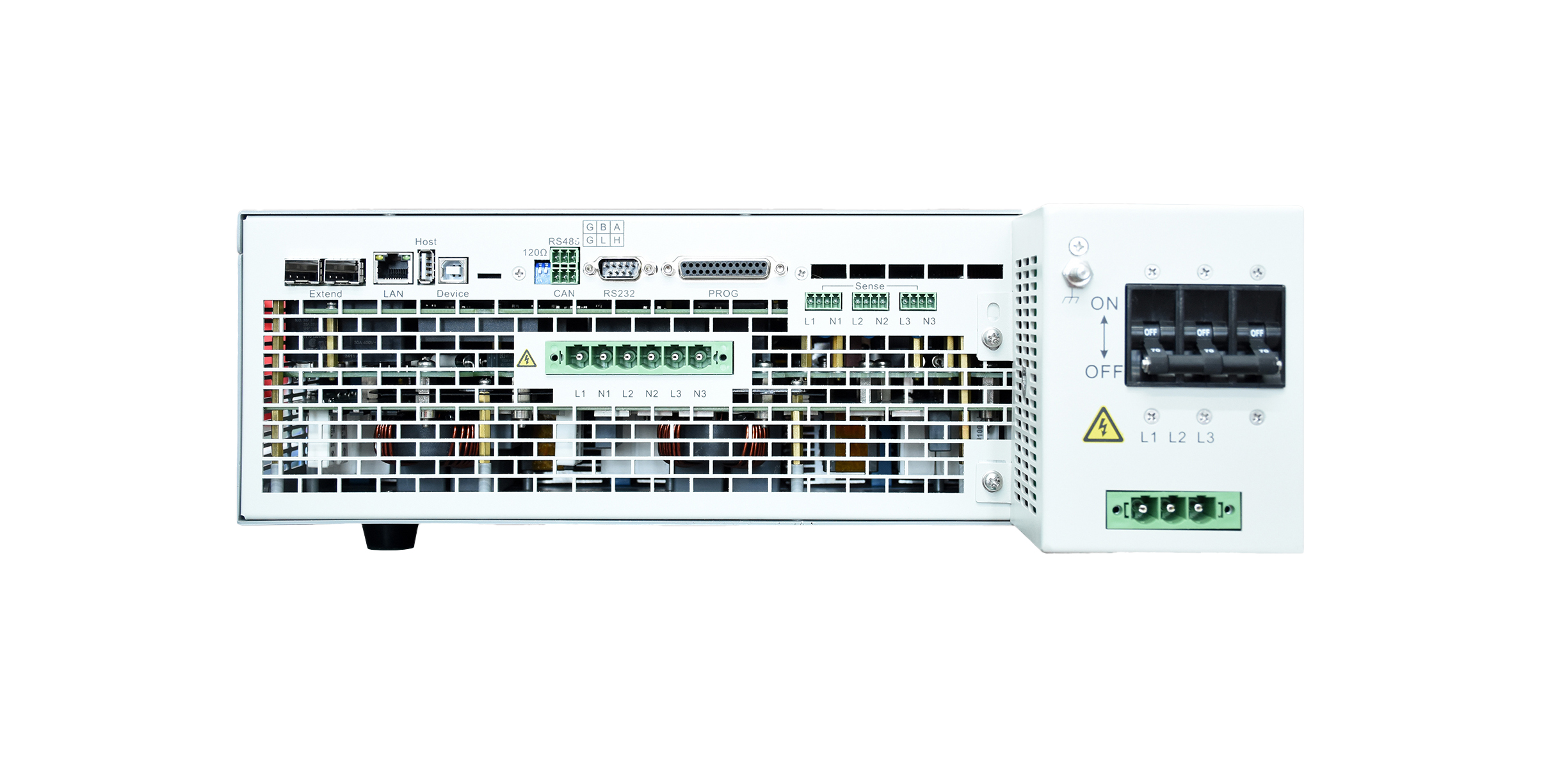

Источник питания АКИП-1208 конструктивно выполнен в корпусе шириной 19" и высотой 3U с возможностью параллельного расширения для гибкого масштабирования на более высокую мощность. При выходной мощности, в 1,7 раза превышающей мощность традиционных источников переменного тока / имитаторов сети аналогичного объёма, серия АКИП-1208 существенно экономит пространство при высокоэнергетических испытаниях, исключая необходимость установки дополнительных стоек или расширения лаборатории, что эффективно снижает затраты заказчика на тестирование.

Моделирование гармоник и интергармоник
АКИП-1208 поддерживает независимое программирование амплитуды и фазы каждой гармоники, обеспечивая моделирование гармоник до 50 порядка (при основной частоте 50/60 Гц) для формирования периодических искажённых сигналов в соответствии с требованиями испытаний. В приборе предустановлены 30 групп гармонически искажённых сигналов для быстрого вызова и проведения тестирования. Серия АКИП-1208 поддерживает однофазный, трёхфазный, противофазный и расщеплённо-фазный выход гармоник, полностью удовлетворяя требованиям стандартов IEC по устойчивости к гармоникам и являясь важнейшим инструментом для испытаний на электромагнитную совместимость (ЭМС).



Анализ гармоник
АКИП-1208 обеспечивает высокую функциональность анализа гармоник с поддержкой высокоточного измерения гармоник напряжения и тока. Прибор измеряет не только коэффициент нелинейных искажений (КНИ/THD), но и точно фиксирует фазовый сдвиг каждой гармоники относительно основной частоты, обеспечивая возможность синхронного измерения нескольких порядков гармоник. Результаты испытаний наглядно отображаются в виде таблиц данных, векторных диаграмм и других форматов, что позволяет оперативно выявлять проблемы и проводить углублённый анализ качества электроэнергии для более чёткой и эффективной оценки гармонического состава.
