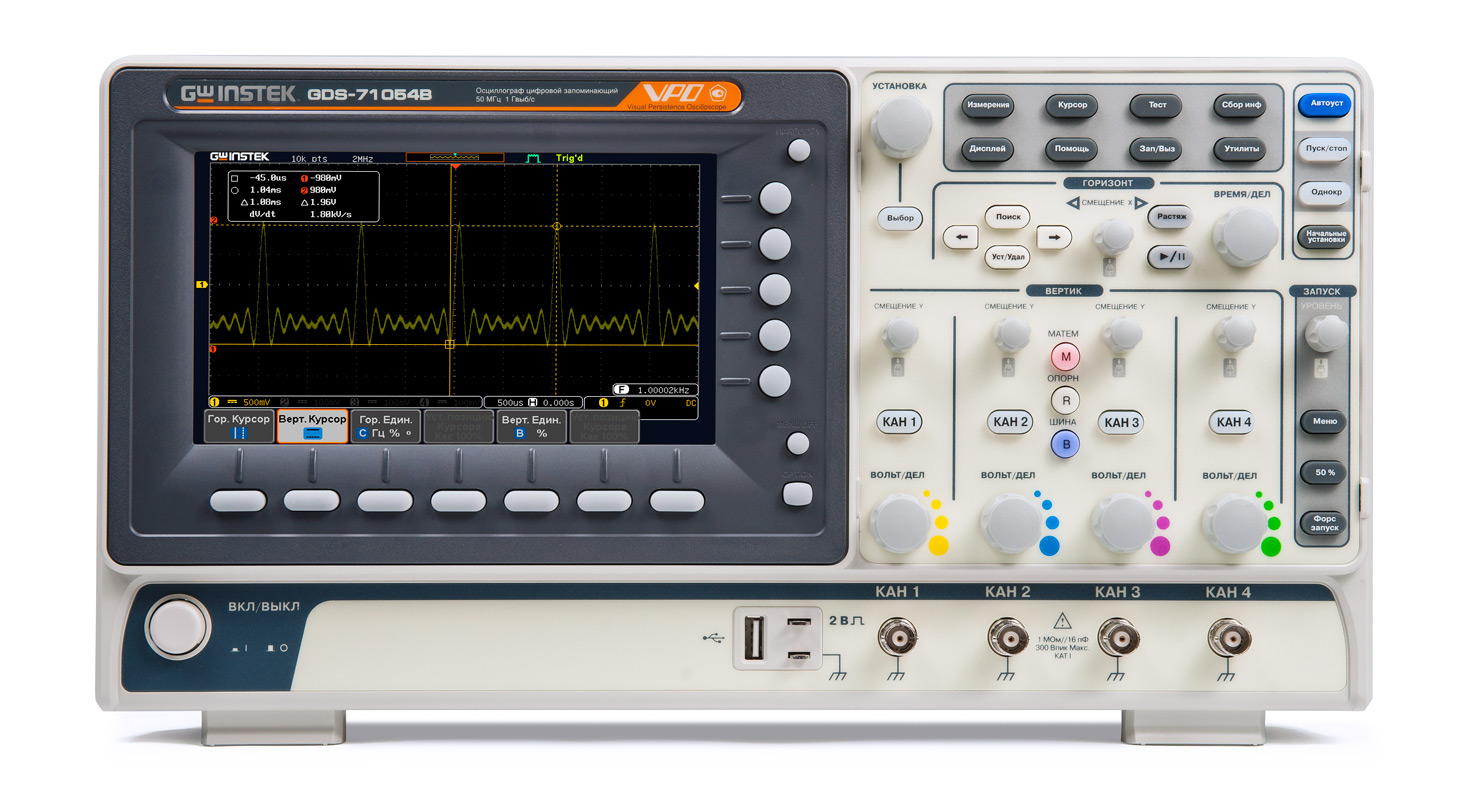

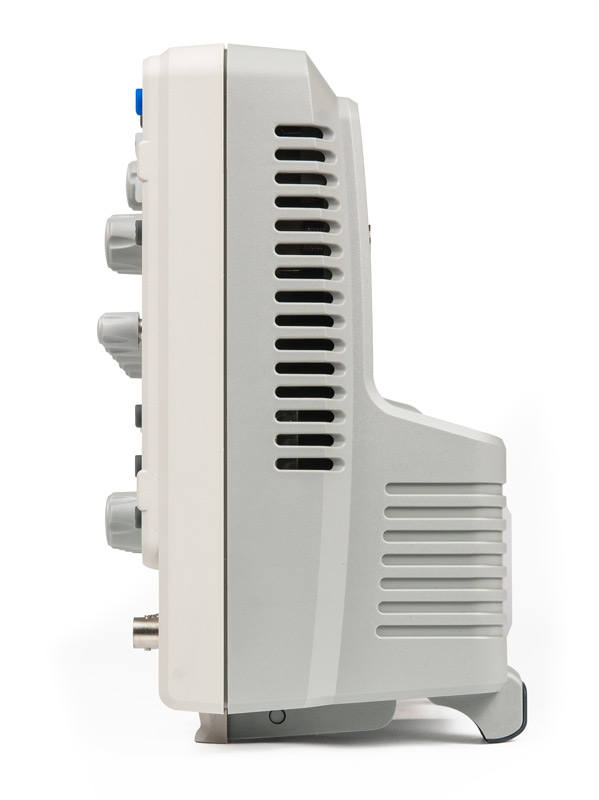

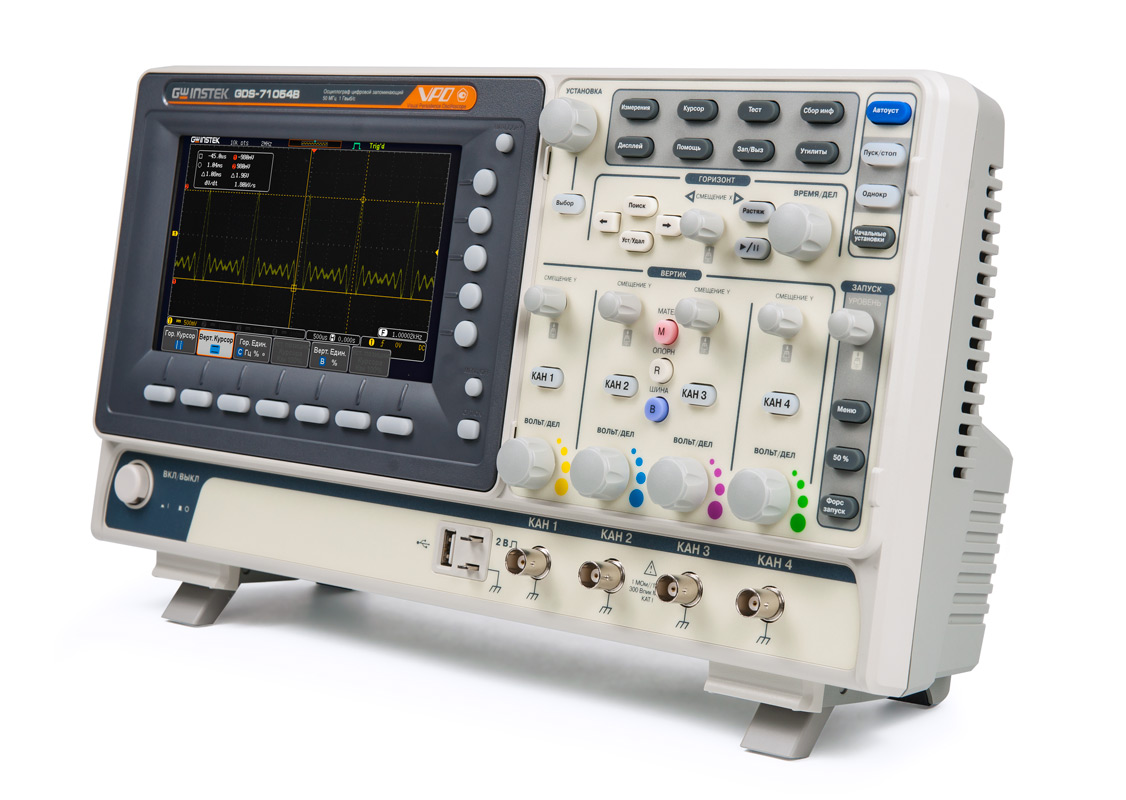

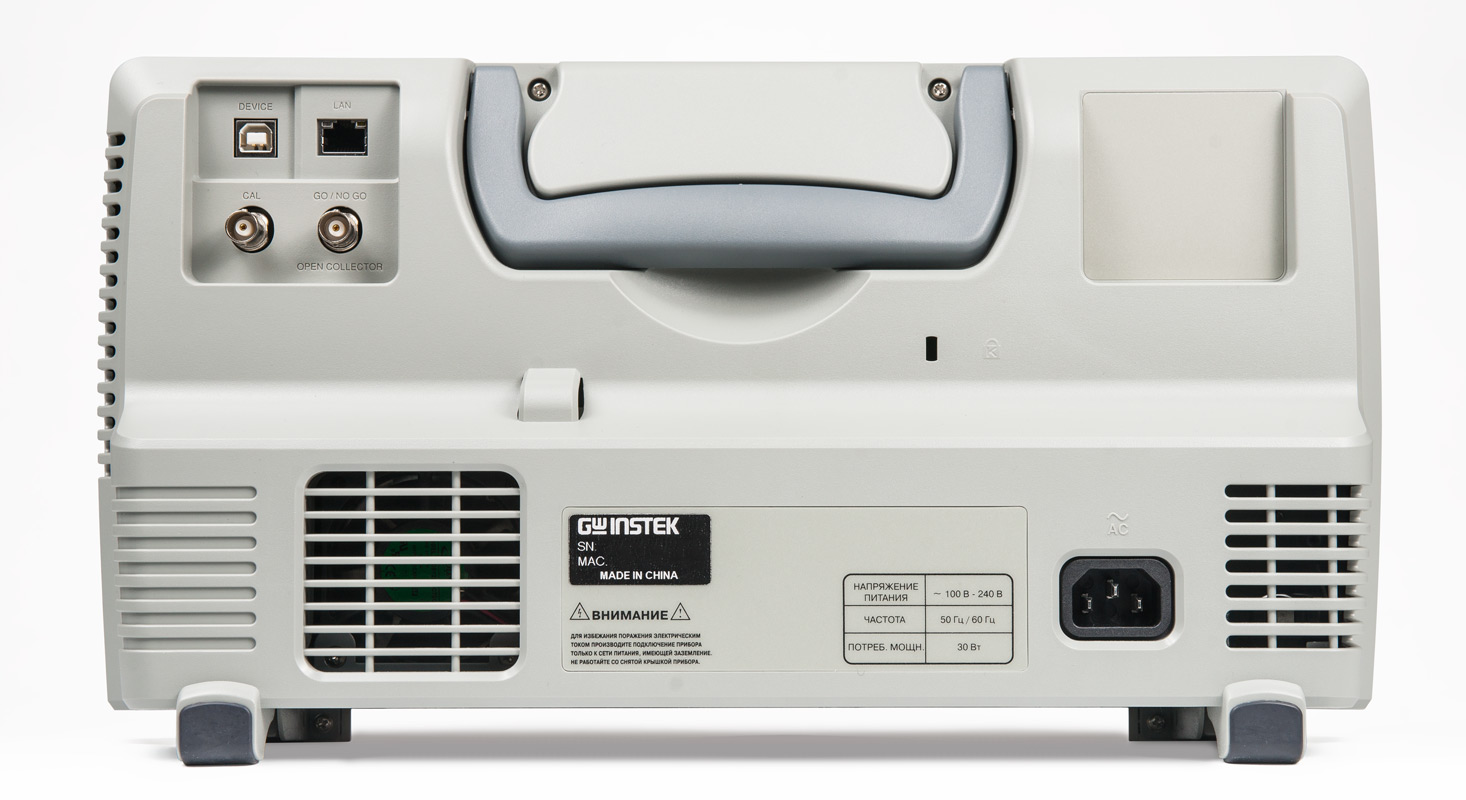

Осциллограф GDS-71074B
Cерия: GDS-71000B
Нет в наличии
Дата ближайшей поставки: 07.10.2022 г.
Возможность приобретения товара из данной поставки требует уточнения у менеджера
Узнать о поступлении
Возможность приобретения товара из данной поставки требует уточнения у менеджера
Узнать о поступлении
Смотрите также: АКИП-4131/1А
| Цена (с НДС): |
45 000 Р
|
| Стоимость поверки (с НДС): |
5 220 Р
|
| Торговая марка: | GW Instek |
| Срок гарантии (лет): | 3 |
| Госреестр СИ: | №68026-17 до 17.07.2027 г. |
| Страна производитель: | КИТАЙ |
| Поделиться: |
| Тип осциллографа | Цифровой |
| Число каналов | 4 |
| Полоса пропускания | 70 МГц |
| Максимальная частота дискретизации | 1 ГГц |
| Максимальный объем памяти | 10 МБ |
| АЦП (бит) | 8 |
| Сопротивление входа | 1 МОм |
| Особенности | Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с). Дискретизация 1 канал - 1 ГГц, 2 канала – 500 МГц/канал, 4 канала – 250 МГц/канал. Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП на участке 1 МБ. Декодирование сигналов I2C, SPI, UART, CAN, LIN. Дополнительные программные приложения - вольтметр, цифровые фильтры, регистратор. Память - 24 осциллограммы, 20 профилей. Функция допускового контроля |
| Интерфейс | USB, LAN |
| Дисплей | TFT-цветной, диагональ 17,8 см, разрешение 800х480 (8х10 дел) |
| Масса (кг) | 2,8 |
Цифровой осциллограф: 70 МГц, 4 канала; 1 мВ…10 В/дел; 1 нс/дел…100 с/дел; макс. частота дискретизации 1 Гвыб/с; длина записи 10 МБ на канал; функция слежения курсоров; функция БПФ (1 МБ); автоматические измерения (26 видов); расширенная синхронизация (фронт, длит., ТВ, событ., поперем.); память 24 осциллограммы, 20 профилей; TFT дисплей (800×480) диагональ 17,8 см; интерфейсы: USB (запись, управление), LAN. Габариты, масса: 380×208×127 мм; 2,8 кг
| Осциллограф GDS-71074B | 1 шт. |
| Шнур питания | 1 шт. |
| Пробник GTP-070B-4 | 4 шт. |
| Инструкция по эксплуатации на CD | 1 шт. |
