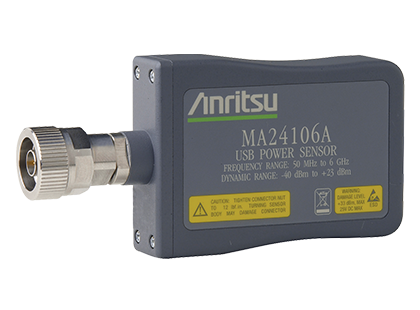

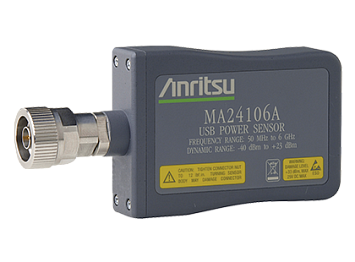

Датчик мощности MA24106A

MA24106A – это USB-датчик, который исключает необходимость использования традиционного измерителя мощности. Это высокоточный автономный прибор, который подсоединяется к персональному компьютеру по USB-интерфейсу.

MA24106A имеют широкий динамический диапазон, и является идеальным решением для измерений средней мощности синусоидальных, модулированных сигналов, таких как 3G, 4G, OFDM и сигналов с гармониками. Датчик измеряет точное среднеквадратичное значение мощности независимо от типа входного сигнала.

Наличие микроконтроллера, схемы формирования сигнала, АЦП и источника питания в датчике делают его полноценным миниатюрным измерителем мощности. Отображение данных, захват и постобработка происходят в персональном компьютере. Датчик поставляется с приложением PowerXpert (версия 2.1 или выше), которое служит для отображения данных, анализа и контроля датчика. Программное обеспечение представляет собой дисплей на ПК, который похож на традиционный измеритель мощности. Приложение выполняет следующие функции: запись данных, построение графиков зависимости мощности от времени и таблиц коррекции, которые позволяют производить быстрые и точные измерения.

Частота: 50 МГц – 6 ГГц

Видеополоса: 100 Гц

Динамический диапазон: от -40 дБм до +23 дБм

КСВ: от 1,1 до 1,2 (в зависимости от частоты)

Скорость: 10 измерений в секунду

Линейность: 3%

Разъем: N(m)

Высокий уровень защиты от повреждений и электростатического разряда

Низкая потребляемая мощность не влияет на работу аккумулятора ноутбука
