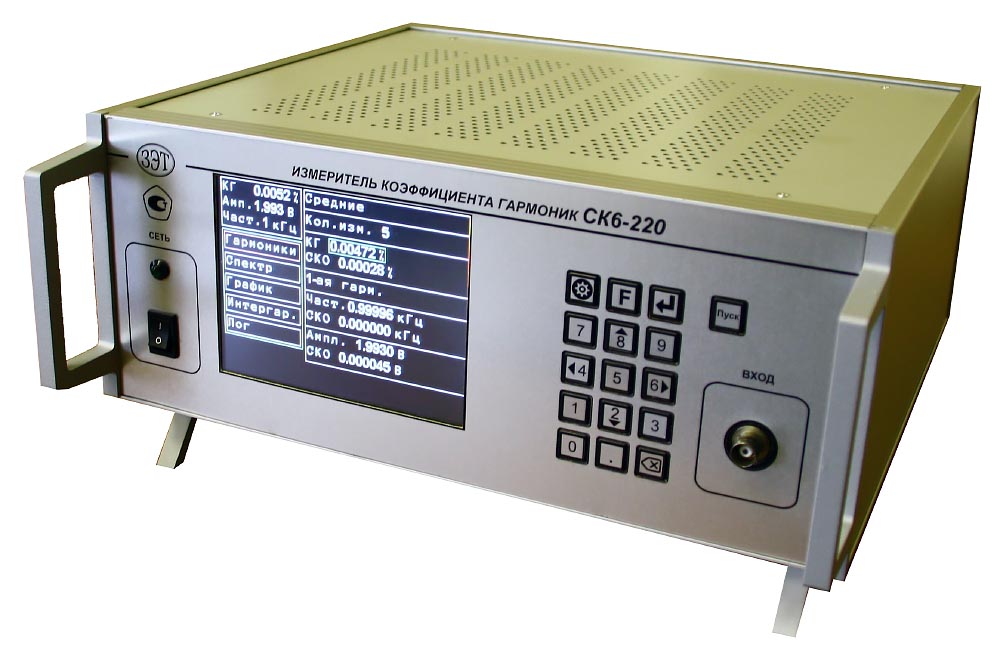

Измеритель коэффициента гармоник СК6-220

Измеритель предназначен для измерений коэффициента гармоник радиотехнических сигналов, амплитуды и частоты первой гармоники, уровней амплитуды и фазы высших гармоник относительно первой гармоники. Измеритель позволяет также определять уровни и частоты интергармоник и субгармоник сигнала.
Измерители могут использоваться в качестве рабочих эталонов 2-го разряда и рабочих средств измерений коэффициента гармоник (измерителей нелинейных искажений) по ГОСТ 8.762-2011, а также при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.
Измерители СК6-220 допускают замену калибраторов-измерителей нелинейных искажений СК6-20.
СК6-220 может работать под управлением внешней ПЭВМ на базе интерфейса USB.
По запросу предоставляется динамическая библиотека для управления прибором с примерами использования для автоматизации процесса измерений.

Диапазон измерений коэффициента гармоник Кг при частоте первой гармоники от 10 Гц до 200 кГц:
при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,05 до 0,5 В - от 0,01 до 100 %
при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,5 до 50 В - от 0,001 до 100 %

Диапазон измерений частоты от 10 Гц до 1200 кГц
Диапазон измерений амплитуды первой гармоники в диапазоне частот 10 Гц – 200 кГц от 0,05 до 50 В

Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники ΔF =± (2·10-4 ·F + 0,01 Гц), где F – измеренная частота, Гц
Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники
в диапазоне частот от 10 Гц до 20 кГц - ± 1 %
в диапазоне частот свыше 20 до 200 кГц - ± 1 %

Диапазон уровней интергармоник и субгармоник сигнала относительно амплитуды первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В при определении уровней и частот интергармоник и субгармоник сигнала - от минус 100 до 0 дБ
