Установка для проверки параметров электрической безопасности GPT-79513

Пробойная установка является комплексной («3 в 1») и позволяет выполнять испытания в трёх основных режимах:

тест на пробой переменным напряжением (ACW) до 5 кВ,

тест на пробой постоянным напряжением (DCW) до 6 кВ,

измерение сопротивления изоляции Rиз до 10 ГОм испытательным напряжением до 1000 Впост.

Конструкция соответствует требованиям последней версии стандарта IEC-61010-2-034 и реализована с использованием выходной мощности 150 ВА переменного тока для формирования испытательного сигнала.

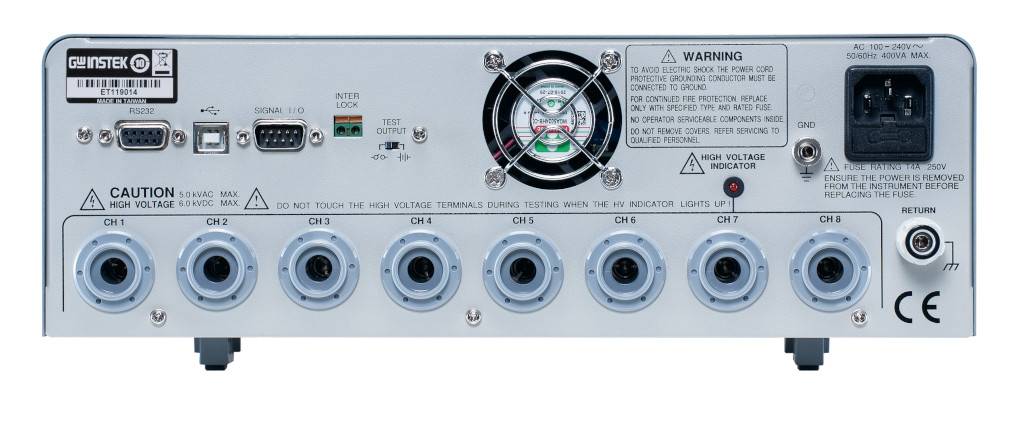

Статус 8 каналов установки GPT-79513 в зависимости от типа исследуемого устройства и требований теста может быть задан – H / L или X, что особенно востребовано для компонентов с обмотками (катушки, намоточные изделия) при тестировании, например, многовыводных трансформаторов, имеющих несколько клемм отдельных обмоток.

Особенности новых пробойных установок:

Высокое разрешение установки по току и по напряжению (1 мкА/ 1 В).

Дополнительный режим контроля целостности цепи током 100 мА (GC- Ground Check).

Статистический подсчет, отображение общего количества тестов и результатов.

Экспорт/импорт профиля настройки с помощью USB-накопителя для переноса на установки аналогичной модели.

Микропроцессорное управление, высокая стабильность Uисп.

Режимы запуска испытаний - «Ручной»/ «Авто».

Порт блокировки (interlock) для блокировки выхода установки.

Регулировка ВВ напряжения в ходе теста, регулируемое время – Нарастание/ Спад/ Пауза.

Графический цветной TFT-дисплей (диаг. 10,9 см).

Световая и звуковая индикация (состояние, результат теста).

Интерфейсы: RS-232, USB (2), порт внешнего аналогового программирования и управления (I/O).
