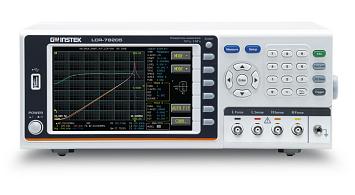

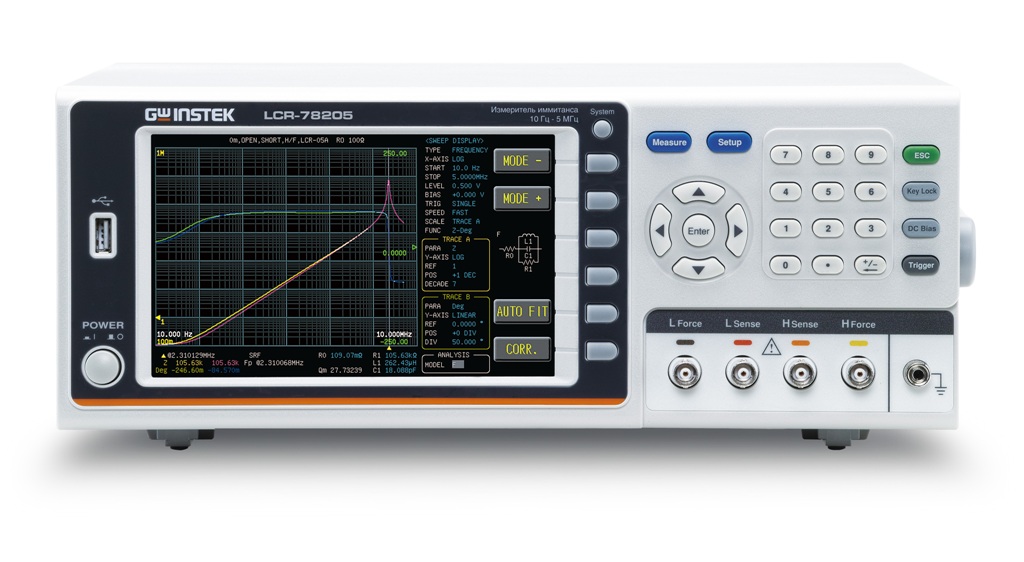

Измеритель иммитанса LCR-78205
Cерия: LCR-78200
Ограниченное количество
На складе в Москве: 2 шт.
Смотрите также: варианты
| Цена (с НДС): |
1 460 025 Р
|
| Торговая марка: | GW Instek |
| Срок гарантии (лет): | 1 |
| Диапазон частот: | Не фиксированный |
| Страна производитель: | ТАЙВАНЬ (КИТАЙ) |
| Измеряемые параметры | импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc) |
| Погрешность | 0,08% |
| Электрическое сопротивление (от) | 10 мОм |
| Электрическое сопротивление (до) | 100 МОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 50 фФ |
| Электрическая емкость (до) | 1Ф |
| Разрешение (C) | 0,01 пФ |
| Индуктивность (от) | 10 нГн |
| Индуктивность (до) | 100 кГн |
| Разрешение (L) | 0,1 нГн |
| Частота тест сигнала | 10 Гц - 5 МГц |
| Диапазон частот | Не фиксированный |
| Особенности | Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800480, диаг. 18 см) – одновременный вывод до 4-х параметров |
| Интерфейс | GPIB, LAN, RS-232, USB (2) |
| Уровень тест сигнала | напряжение (АС) 10 мВ…2 В (≤1 МГц) 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА |
| Измеритель LCR LCR-78205 | 1 шт. |
| Щнур питания | 1 шт. |
| 4-х провод. измерит. щуп с 2-мя крокодилами LCR-06B | 1 шт. |
| Инстр. по экспл. и ПО на CD | 1 шт. |
| Инструкция по безопасности | 1 шт. |
