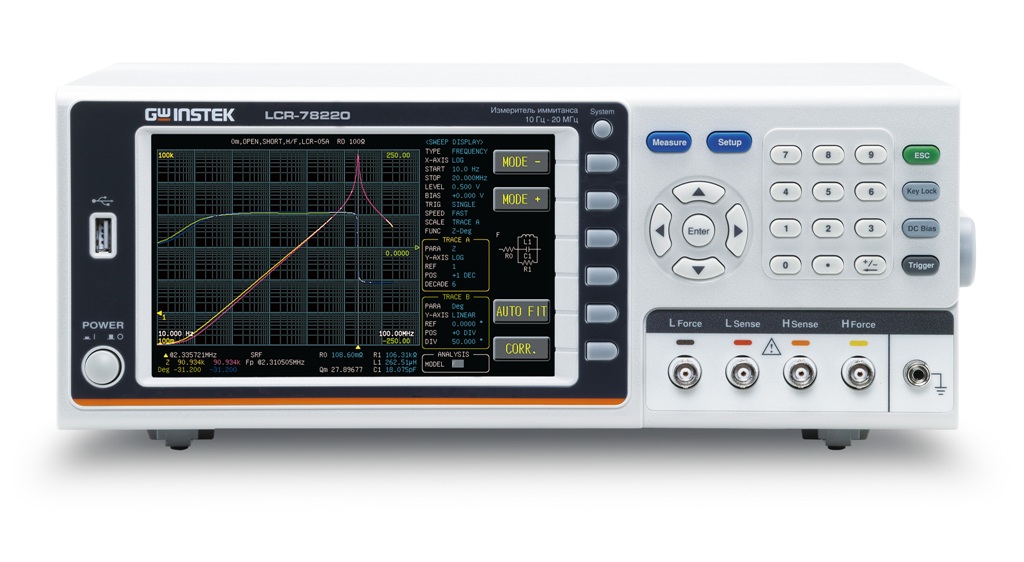

Измеритель иммитанса LCR-78220

Cерия: LCR-78200
Нет в наличии


Смотрите также: WK 6520B
Цена (с НДС):
2 365 720 Р
Торговая марка: GW Instek
Срок гарантии (лет): 1
Диапазон частот: Не фиксированный
Страна производитель: ТАЙВАНЬ (КИТАЙ)
Измеряемые параметры импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэфф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc)
Погрешность 0,08%
Электрическое сопротивление (от) 10 мОм
Электрическое сопротивление (до) 100 МОм
Разрешение (R) 0,01 мОм
Электрическая емкость (от) 50 фФ
Электрическая емкость (до)
Разрешение (C) 0,01 пФ
Индуктивность (от) 10 нГн
Индуктивность (до) 100 кГн
Разрешение (L) 0,1 нГн
Частота тест сигнала 10 Гц - 20 МГц
Диапазон частот Не фиксированный
Особенности Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800480, диаг. 18 см) – одновременный вывод до 4-х параметров
Интерфейс GPIB, LAN, RS-232, USB (2)
Уровень тест сигнала напряжение (АС) 10 мВ…2 В (≤1 МГц) 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/ 10 мкА
Измеритель LCR LCR-78220 1 шт.
Щнур питания 1 шт.
4-х проводный измерительный щуп с двумя крокодилами LCR-06B 1 шт.
Инструкция по эксплуатации и ПО на CD 1 шт.
Инструкция по безопасности 1 шт.
