Калибратор 9500B/3200

Особенности калибратора осциллографов 9500B

Автоматизация калибровки осциллографов, возможно, является одним из наиболее значимых усовершенствований производительности, которое может быть реализовано во многих калибровочных лабораториях. Выполнение такой работы вручную требует привлечения квалифицированных специалистов и значительных затрат времени на решение исключительно однообразных задач. Полуавтоматизированные или частично автоматизированные решения снижают актуальность этой проблемы и освобождают рабочее время специалистов для выполнения более полезных задач. Однако, на практике, такие частичные решения чреваты своими собственными проблемами.

За последнее десятилетие предпочтения при выборе модели осциллографа перешли от двухканальных к более сложным четырехканальным приборам. При калибровке таких приборов необходимо подавать калибровочный сигнал через разные каналы по мере выполнения процедуры. Это можно делать путем переподключения кабелей, что требует участия оператора. Манипуляции с кабелями и разъемами в случае высокоточных приборов могут вносить дополнительные погрешности в результаты измерений. Альтернативным способом направления сигналов является использование коммутационной матрицы, которое может привести к возникновению проблем с отражением сигналов, плохими контактами и различиями в длине хода, которые значительно повышают погрешность калибровки.

Активные головки и полная автоматизация

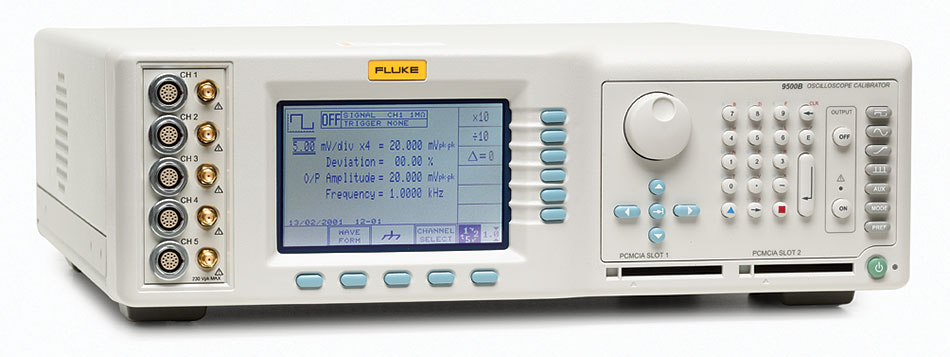

Калибратор Fluke Calibration 9500B решает эти проблемы и обеспечивает истинно полную автоматизацию благодаря применению уникальных активных головок. При использовании 9500B все сигналы, необходимые для полной калибровки осциллографа, генерируются в съемных головках, которые удалены от основного блока калибратора. Головки подключаются непосредственно ко входам осциллографа без дополнительных кабелей. Все управление и переключение форм сигнала производятся под контролем основного блока калибратора, но внутри самой головки, буквально в нескольких миллиметрах от входа осциллографа и усилителей. С учетом того, что каждый основной блок 9500В способен контролировать до пяти головок, подача, контроль и переключение всех сигналов, необходимых для калибровки 4–канального осциллографа с внешним триггером, могут осуществляться без вмешательства оператора и необходимости внешних переключений.

Программное обеспечение для управления процессом калибровки MET/CAL® Plus

Последним звеном в цепи полной автоматизации является программное обеспечение. Калибратор осциллографов 9500B Oscilloscope Calibrator может использоваться в сочетании с мощным программным пакетом для управления автоматизированной калибровкой MET/CAL Plus от Fluke Calibration, который работает на базе IEEE-488 (универсальной интерфейсной шины). Помимо автоматизации процесса калибровки, MET/CAL документирует полученные результаты, ведет учет проведенных работ, а также позволяет разрабатывать новые процедуры калибровки осциллографов. Программа работает на платформе Microsoft Windows®, поддерживает работу в многопользовательской сетевой среде и имеет расширенные возможности, такие как обеспечение связи средств измерения с национальными эталонами в соответствии с требованиями стандарта ISO 9000, создание сертификатов и отчетов, а также высокоуровневое программирование процедур. В результате пользователь получает повышенную производительность, согласованность результатов калибровки, минимальный риск ошибки оператора, а также снижение требований к квалификации оператора, т. е. более высокое качество калибровки за меньшую цену.
