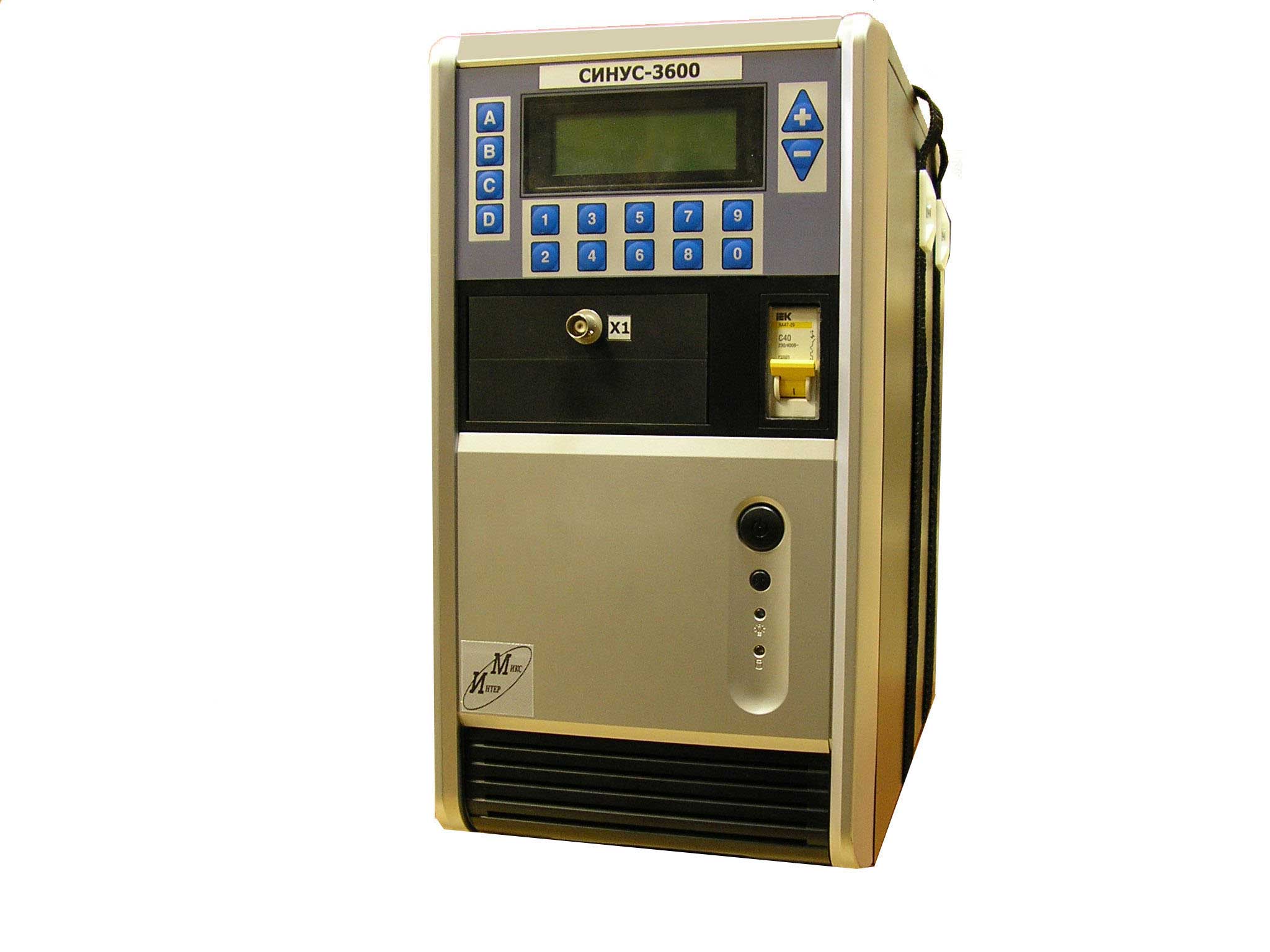

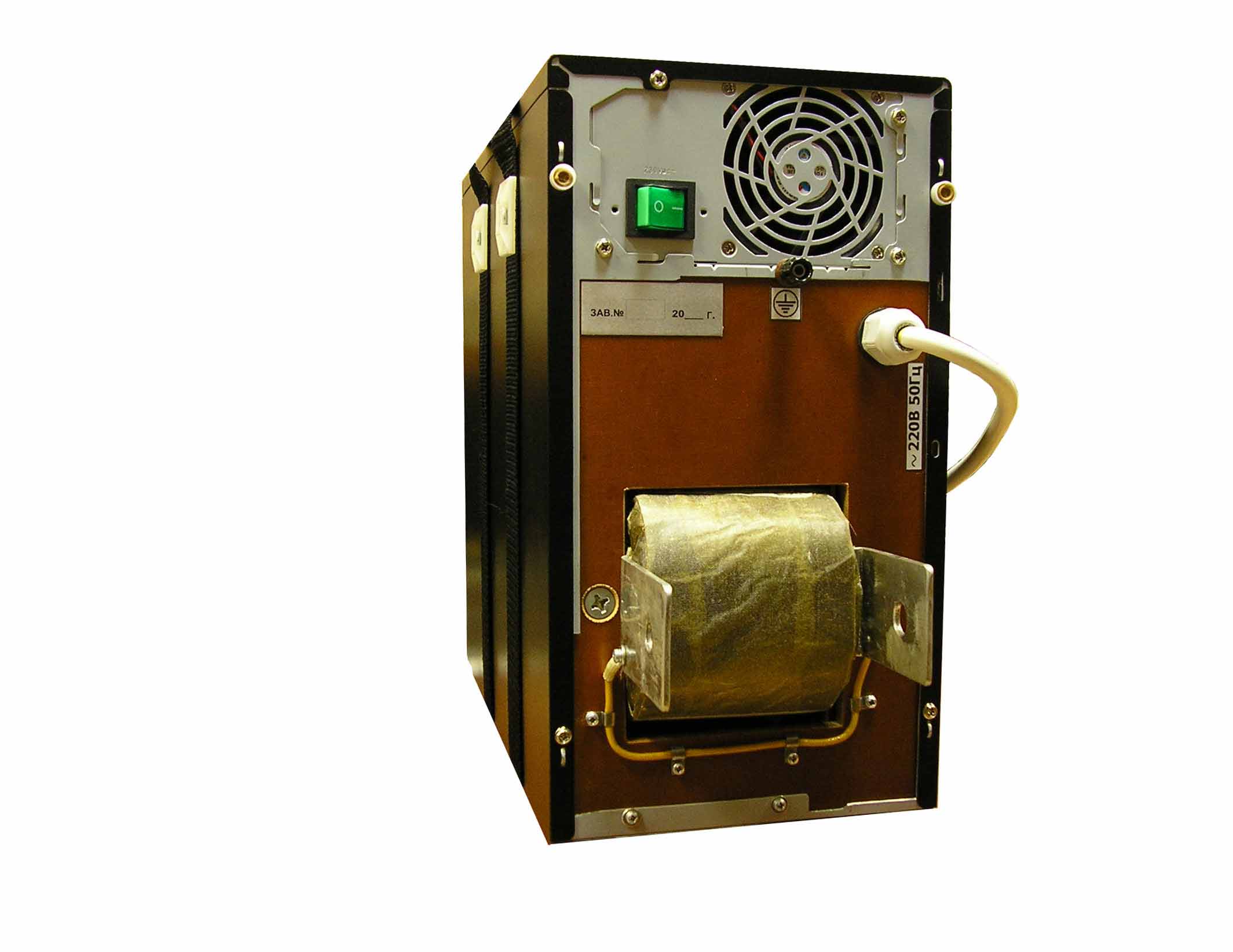

Комплект для испытания СИНУС-3600

Комплект СИНУС-3600 рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 10 до 300 А (в некоторых случаях при 10-кратной уставке тока срабатывания - до 350 А), а также при испытании тепловых расцепителей с номинальным током от 10 до 1200 А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон регулирования и измерения испытательного тока.....40-3600 А

Диапазон задания и измерения длительности протекания тока:

в кратковременном режиме.....0,02-2,54 с

в длительном режиме.....0,02-999,99 с

Максимальное значение длительности испытательного тока I=400 А.....300 с

Максимальное значение длительности испытательного тока, I=2000 А.....60 с

Максимальное значение длительности испытательного тока, I=3600 А.....30 с

Максимальное значение тока, потребляемого из сети.....80 A

Напряжение питающей сети.....220+/-22 В

Максимальное значение мощности, потреблямой из сети:

в кратковременном режиме, при (Iмакс = 3600 А).....18 кВА

в длительном режиме, при (Iмакс = 1000 А).....6 kBА

Приведенная погрешность измерения силы испытательного тока не более.....+/-3%

Относительная погрешность измерения длительности протекания тока и времени отключения АВ не более.....+/-3%

Габаритные размеры и масса комплекта:

длина.....500 мм

ширина.....200 мм

высота.....400 мм

масса.....22 кг
