Осциллограф цифровой АКИП-4140/3

Cерия: АКИП-4140
Ограниченное количество

На удалённом складе: 1 шт.

Цена (с НДС):
490 980 Р
Торговая марка: АКИП
Срок гарантии (лет): 3
Страна производитель: КИТАЙ
Тип осциллографа Цифровой
Число каналов 4
Полоса пропускания 350 МГц
Максимальная частота дискретизации 2 ГГц
Максимальный объем памяти 200 МБ
АЦП (бит) 12
Сопротивление входа 50 Ом, 1 МОм
Логические каналы 16 (опция)
Особенности Осциллограф высокого разрешения, разрядность АЦП 12 бит. Высокая скорость обновления экрана до 500.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БПФ (2 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Cинхронизация и декодирование сигналов, стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц. Опция - измерение мощности и показателей качества электроэнергии (ПКЭ). Программные опции для увеличения полосы пропускания.
Интерфейс USB, LAN
Дисплей TFT емкостный сенсорный, диагональ 25,65 см, разрешение 1024х600
Масса (кг) 4,1

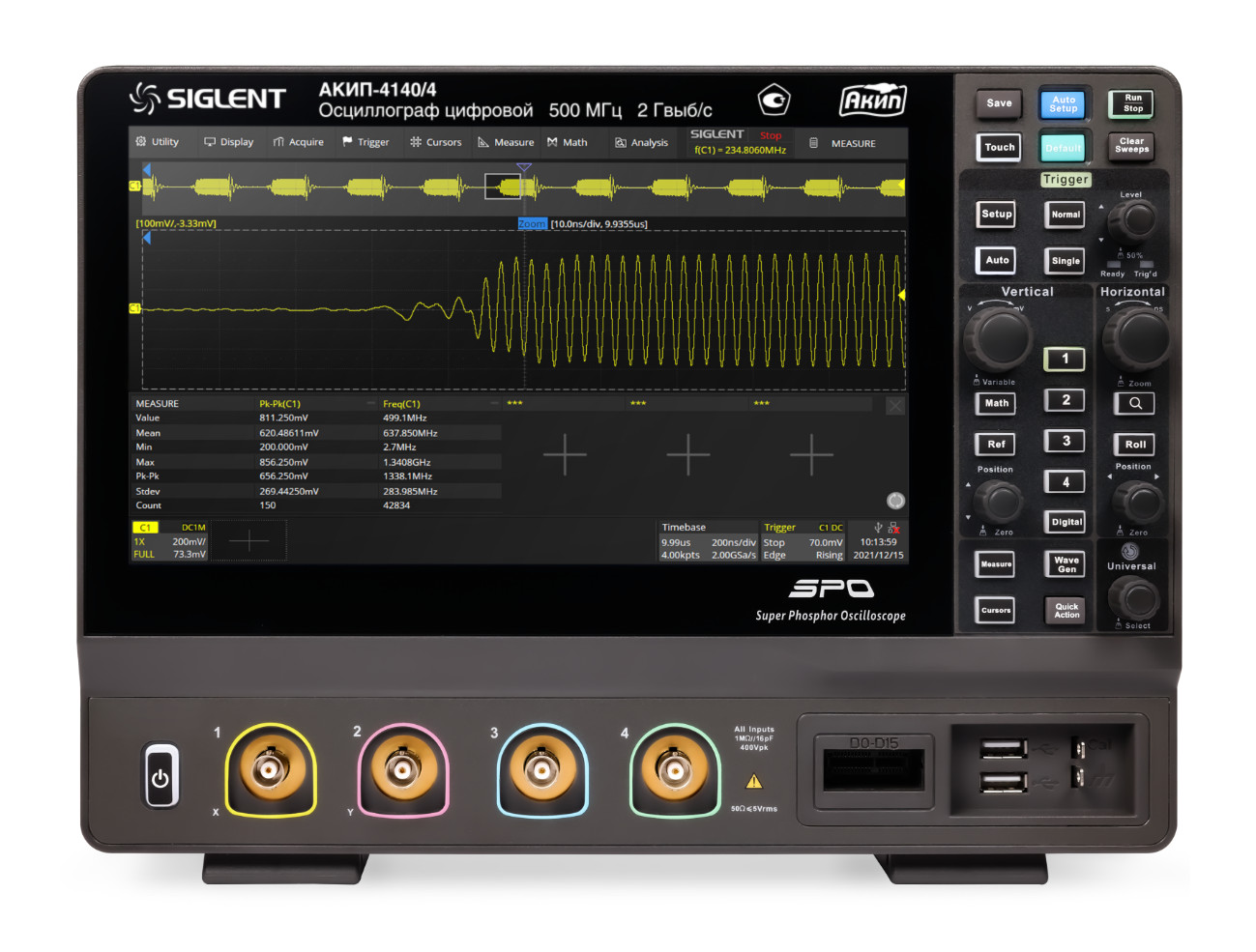

Осциллограф высокого разрешения АКИП-4140/4, 350 МГц

Особенности и ключевые преимущества:

Разрядность АЦП 12 бит

Максимальная полоса пропускания до 350 МГц

Возможность расширения полосы пропускания программными опциями (электронный ключ)

Максимальная частота дискретизации 2 ГГц

Максимальный объем памяти 200 МБ

Емкостной сенсорный экран с технологией Multi-touch

Высокая скорость сбора данных: до 100.000 осц./сек (до 500.000 осц./сек в режиме сегментированной развертки).

Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)

Сегментированная память: до 80.000 сегментов (с отображением межсегментного времени).

Режим “Поисковая машина” - поиск событий в отображаемом сигнале по условиям заданным пользователем. Каждое найденное событие отмечается маркером.

Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)

Автоизмерения (50 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)

Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение квадратного корня (√)

Режим БПФ на интервале 2М точек

Статистическая обработка результатов измерений

Цифровая растяжка (zoom), допусковый контроль (тест по маске)

Интерполяция Sin(x)/x, режим Х-Y

Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN – стандартно, I2S, MIL-1553, FlexRay, CAN FD, Manchester (только декодирование) – опция

Осциллограф смешанных сигналов (16 цифровых каналов) – опция

Генератор сигналов (функциональный + СПФ – опция); частота дискретизации 125 Мвыб/с, диапазон до 20 МГц (синус), разрешение 1 мкГц. 45 встроенных форм сигнала. Разрядность ЦАП 14 бит, длина памяти для произвольной формы - 16000 точек. Выходной уровень до 1,5 Впик (50 Ом).

Программная опция ПКЭ - полный набор измерений и анализа электрической мощности для повышения эффективности тестировании импульсных источников питания и схем силовых устройств.

Осциллограф АКИП-4140/3 1 шт.
Шнур питания 1 шт.
Делитель 4 шт.
Кабель USB 1 шт.
Мышь беспроводная 1 шт.
Руководство по эксплуатации 1 шт.
  • 16-канальный логический пробник SPL2016 Совместим с серией осциллографов АКИП-4126X, для работы пробника необходима установка программной опции MSO-X. Совместим с серией осциллографов АКИП-4129/4129А, для работы пробника необходима установка программ...
    44 198 Р

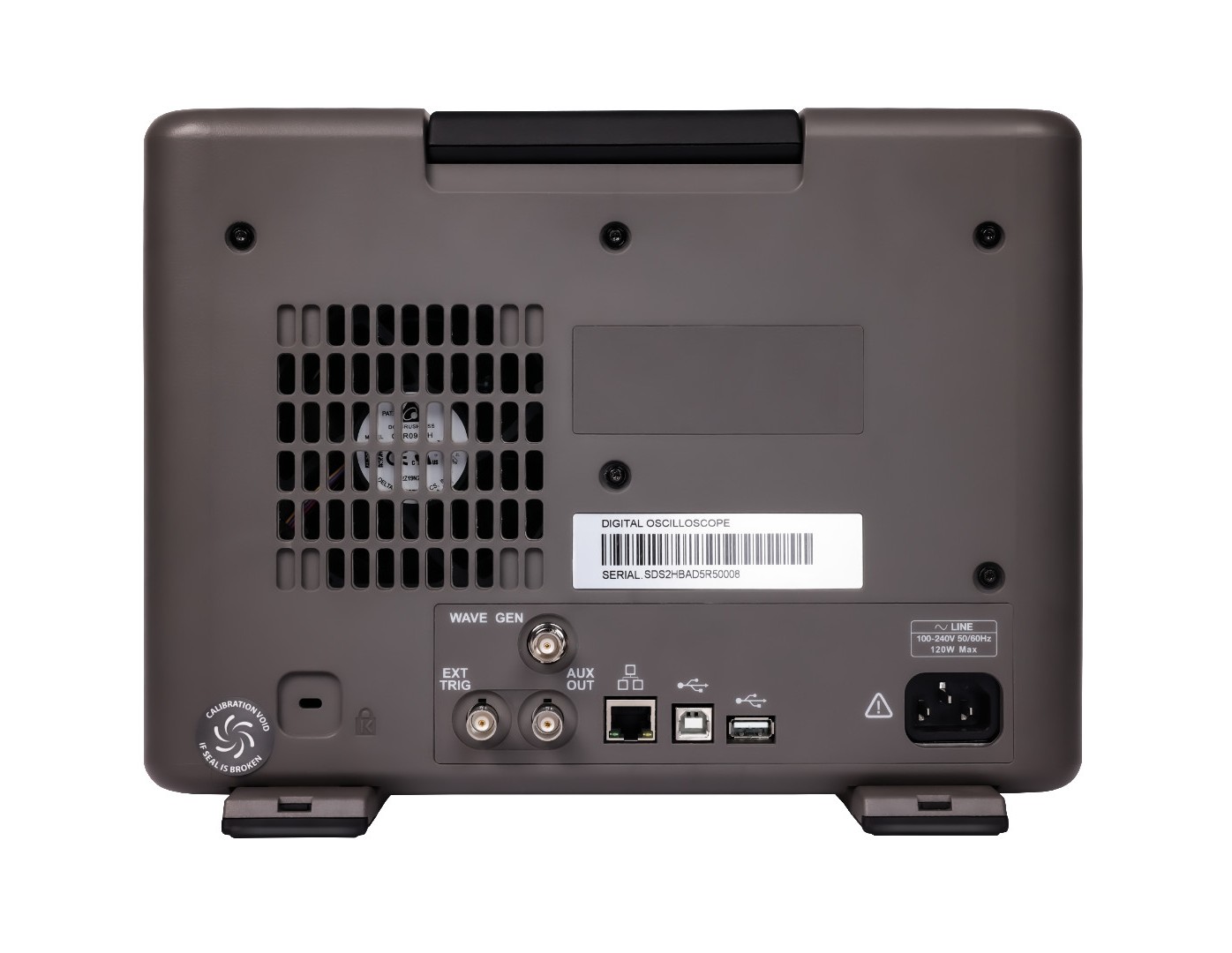

  • Программная опция генератора сигналов (ФГ + СПФ), 25 МГц. Аппаратный выход генератора встроен на задней панели приборов, разъем BNC-тип. Для осциллографов серии АКИП-4140
    28 910 Р
  • Программная опция логического анализатора, 16 каналов. Для работы опции логического анализатора необходим логический пробник SPL2016. Для осциллографов серии АКИП-4140
    30 576 Р
  • Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ). Для осциллографов серии АКИП-4140.
    44 394 Р
  • Программная опция, синхронизация и декодирование I2S. Для осциллографов серии АКИП-4140.
    33 222 Р
  • Программная опция, синхронизация и декодирование SENT. Для осциллографов серии АКИП-4140.
    33 222 Р
  • Программная опция увеличения полосы пропускания с 350 МГц до 500 МГц. Для осциллографов серии АКИП-4140
    143 080 Р
  • Программная опция, синхронизация и декодирование MIL1553B. Для осциллографов серии АКИП-4140.
    33 222 Р
  • Программная опция, синхронизация и декодирование Flexray. Для осциллографов серии АКИП-4140.
    33 222 Р
  • Программная опция, синхронизация и декодирование CANFD. Для осциллографов серии АКИП-4140.
    33 222 Р
  • Программная опция, декодирование MANCHESTER. Для осциллографов серии АКИП-4140.
    33 222 Р
  • Комплект для монтажа в 19" стойку осциллографов высокого разрешения серии АКИП-4140
    33 516 Р
  • Пакет опций для осциллографов серии АКИП-4140 Включает в себя: - программную опцию функционального генератора SDS2000HD-FG - программную опцию анализа смешанных сигналов SDS2000HD-16LA и 16-канальный логический пробникSPL2016 - программную опцию SDS...
    39 120 Р
Максимальная частота, с которой производятся цифровые значения на выходе аналого-цифрового преобразователя. Измеряется в герцах (Гц).
Разрядность аналого-цифрового преобразователя в битах. Характеризует количество дискретных значений, которые преобразователь может выдать на выходе.
