Осциллографы АКИП™

Модельный ряд осциллографов АКИП насчитывает более полутора сотен моделей цифровых осциллографов, осциллографов-мультиметров и осциллографов на базе ПК, как реального времени, так и стробоскопических; с полосами пропускания от 10 МГц и до 25 ГГц; числом каналов от 2 до 8 аналоговых и до 16 цифровых каналов для моделей с анализатором логических сигналов.

Siglent - относительно молодая китайская компания, которая начинала как дизайн-бюро измерительных приборов, быстро выросла в серьезного производителя радиоизмерительного оборудования. Одним из факторов успеха является сотрудничество с компанией Teledyne LeCroy в качестве разработчика и производителя осциллографов. С компанией Siglent (Китай) заключено эксклюзивное соглашение о поставках их продукции в Россию под маркой АКИП.

Pico Technology - британская компания - лидер в разработке и производстве USB-осциллографов. Осциллографы PicoScope можно купить в России под маркой АКИП. К оригинальному наименованию USB-осциллографов PicoScope добавлена «7» в наименовании АКИП для простоты идентификации.

Eltesta - литовский разработчик и производитель широкополосных осциллографов, которые сочетают в себе осциллограф реального времени и стробоскопический осциллограф.

Fujian Lilliput Optoelectronics Technology Co. (торговая марка OWON) - производитель простых и надёжных портативных осциллографов-мультиметров из Китая.

Цифровые осциллографы

Серия АКИП-4115
Модель	Количество каналов	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Память, кБ
АКИП-4115/1А	2	25	0,5	32
АКИП-4115/2А	2	40	1	2000
АКИП-4115/3А	2	70	1	2000
АКИП-4115/4А	2	100	1	2000
АКИП-4115/5А	2	150	1	2000

Серия АКИП-4122
Модель	Количество каналов	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Память, М отсчетов
АКИП-4122/1	2	60	0,5	10
АКИП-4122/1V	2	60	0,5	10
АКИП-4122/2	2	100	1	10
АКИП-4122/2V	2	100	1	10
АКИП-4122/3	2	100	2	10
АКИП-4122/3V	2	100	2	10
АКИП-4122/4	2	200	2	10
АКИП-4122/4V	2	200	2	10
АКИП-4122/5V	2	300	2,5	10
АКИП-4122/5V	2	300	2,5	10
АКИП-4122/6V	2	300	3,2	10

Опция батарейного питания
Интерфейсы: USB2.0, LAN, RS-232 либо VGA (модели с индексом “V”)
Дисплей 20 см

Серия АКИП-4122
Модель	Количество каналов	АЦП	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Память, М отсчетов
АКИП-4122/7	2	8	100	1	40
АКИП-4122/7V	2	8	100	1	40
АКИП-4122/8	2	8	200	2	40
АКИП-4122/8V	2	8	200	2	40
АКИП-4122/9	2	8	300	2,5	40
АКИП-4122/9V	2	8	300	2,5	40
АКИП-4122/10	2	12	60	1	40
АКИП-4122/10V	2	12	60	1	40
АКИП-4122/11	2	12	100	1	40
АКИП-4122/11V	2	12	100	1	40
АКИП-4122/12	2	12	200	2	40
АКИП-4122/12V	2	12	200	2	40

Опция батарейного питания
Декодирование протоколов I2C/SPI/UART/CAN
Опции генератора сигналов, мультиметра, сенсорного экрана, опция Wi-Fi
Интерфейсы: USB2.0, LAN, VGA (модели с индексом “V”)
Дисплей 20 см

Серия АКИП-4131
Модель	Количество каналов	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Память, М отсчетов
АКИП-4131/1	2	100	1	14
АКИП-4131/1А	4	100	1	14
АКИП-4131/2	2	200	1	14
АКИП-4131/2А	4	200	1	14

Высокая скорость обновления экрана до 400.000 осц./сек
Коэффициент отклонения от 500 мкВ/дел
Синхронизация и декодирование сигналов I2C/SPI/UART/CAN/LIN
Сегментированная память (80000 сегментов)
Опции - логический анализатор 16 каналов, функциональный генератор до 25 МГц, USB WI-FI адаптер – для АКИП-4131А
Интерфейсы: USB2.0, LAN

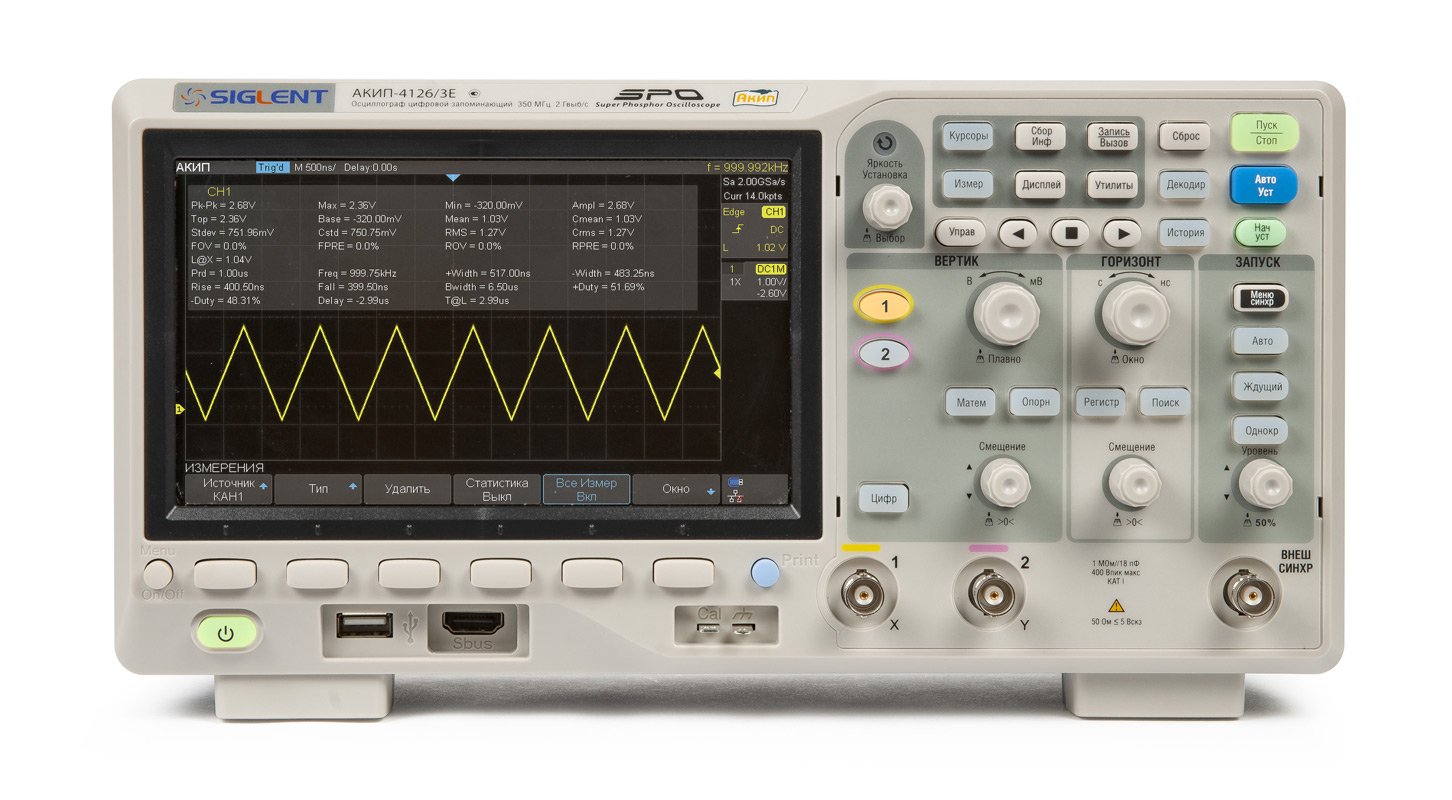

Серия АКИП-4126/Е
Модель	Количество каналов	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Память, М отсчетов
АКИП-4126/1Е	2	100	2	28
АКИП-4126/2Е	2	200	2	28
АКИП-4126/3Е	2	350	2	28

Скорость обновления экрана до 400.000 осц./сек
Переключаемый входной импеданс: 50 Ом, 1 МОм
Коэффициент отклонения от 500 мкВ/дел
Сегментированная память (80000 сегментов)
-опция
Синхронизация и декодирование сигналов I2C/SPI/UART/CAN/LIN
Логический анализатор 16 каналов, функциональный генератор до 25 МГц - опции
Интерфейсы: USB2.0, LAN, Wi-Fi - опция

Цифровые осциллографы серии АКИП-4129
Модель	Количество каналов	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Память, М отсчетов
АКИП-4129	2	100	2	200
АКИП-4129 + Опция 350	2	350	2	200
АКИП-4129А	4	100	2	200
АКИП-4129А + Опция 200А	4	200	2	200
АКИП-4129А + Опция 350А	4	350	2	200
АКИП-4129А + Опция 500А	4	500	2	200

Разрядность АЦП: 8 бит, 10 бит (полоса пропускания 100 МГц, максимальная память 100 МБ)
Скорость обновления экрана: 120.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки)
Режим сегментированной памяти: до 90000 сегментов, минимальное межсегментное время (≤ 2 мкс)
Встроенный частотомер: 7 разрядов
Амплитудно-частотный анализ: построение диаграмм Боде (требуется опция генератора сигналов)
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
Частотный анализ (БПФ) до 2 млн. точек
Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN;
опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Анализ смешанных сигналов: 16 канальный логический анализатор (опция)
Функциональный генератор до 50 МГц c функцией формирования стандартных и произвольных форм сигналов (опция)
Измерение мощности и ПКЭ (опция)
Интерфейсы: USB TMC (host/device), LAN
Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600

Осциллографы высокого разрешения серии АКИП-4140
Модель	Количество каналов	АЦП	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Макс. память на канал, М отсчетов
АКИП-4140/1	4	12 бит	100	2	200
АКИП-4143/2	4	12 бит	200	2	200
АКИП-4143/3	4	12бит	350	2	200
АКИП-4143/4	4	12 бит	500	2	200

Скорость сбора данных: до 100.000 осц./сек (до 500.000 осц./сек в режиме сегментированной развертки)
Сегментированная память: до 80.000 сегментов (с отображением межсегментного времени)
Режим “Поисковая машина” - поиск событий в отображаемом сигнале по условиям заданным пользователем. Каждое найденное событие отмечается маркером
Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)
Автоизмерения (50 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение квадратного корня (√)
Режим БПФ на интервале 2М точек
Статистическая обработка результатов измерений
Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN – стандартно, I2S, MIL-1553, FlexRay, CAN FD, Manchester (только декодирование) – опция
Осциллограф смешанных сигналов (16 цифровых каналов) – опция
Генератор сигналов (функциональный + СПФ – опция); частота дискретизации 125 Мвыб/с, диапазон до 20 МГц (синус), разрешение 1 мкГц. 45 встроенных форм сигнала. Разрядность ЦАП 14 бит, длина памяти для произвольной формы - 16000 точек. Выходной уровень до 1,5 Впик (50 Ом)
Программная опция ПКЭ - полный набор измерений и анализа электрической мощности для повышения эффективности тестировании импульсных источников питания и схем силовых устройств
Емкостной сенсорный экран с технологией Multi-touch

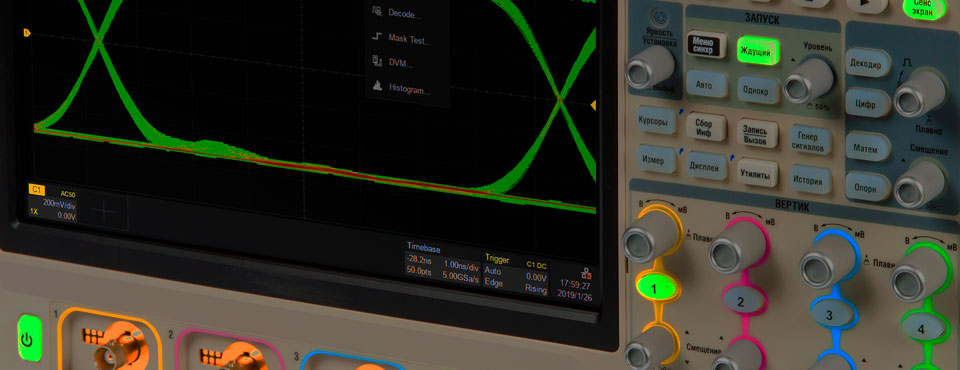

Серия АКИП-4134
Модель	Количество каналов	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Память, М отсчетов
АКИП-4134/1	2	350	5	250
АКИП-4134/1А	4	350	5	250
АКИП-4134/2	2	500	5	250
АКИП-4134/2А	4	500	5	250
АКИП-4134/3	2	1000	5	250
АКИП-4134/3А	4	1000	5	250

Скорость обновления экрана до 500.000 осц./сек
Переключаемый входной импеданс: 50 Ом, 1 МОм
Коэффициент отклонения от 500 мкВ/дел
Сегментированная память (100000 сегментов)
Синхронизация и декодирование сигналов I2C/SPI/UART/CAN/LIN
Функциональный генератор до 25 МГц -опция
Синхронизация и декодирование сигналов 2S, MIL-1553, FlexRay - опция
Логический анализатор 16 каналов - опция
Интерфейсы: USB2.0, LAN, GPIB - опция
Сенсорный дисплей 25,6 см с поддержкой Multi-touch

Цифровые осциллографы серии АКИП-4135
Модель	Количество каналов	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Память, М отсчетов
АКИП-4135/1	4	500	5 (10 в режиме ESR)	500
АКИП-4135/2	4	1000	5 (10 в режиме ESR)	500
АКИП-4135/3	4	2000	5 (10 в режиме ESR)	500

Скорость обновления экрана до 750.000 осц./сек
Переключаемый входной импеданс: 50 Ом, 1 МОм
Коэффициент отклонения от 500 мкВ/дел
Широкий набор видов синхронизации с поддержкой синхронизации по выделенной зоне (до 2-х зон)
Сегментированная память (80000 сегментов). Режим «Поисковая машина»
Цифровой вольтметр, частотомер, статистика, измерение АЧХ (график Боде), опциональные возможности по анализу мощности и анализ глазковых диаграмм/джиттера.
Синхронизация и декодирование сигналов I2C/SPI/UART/CAN/LIN
Синхронизация и декодирование сигналов CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester – опция
Функциональный генератор до 25 МГц -опция
Логический анализатор 16 каналов - опция
Интерфейсы: USB2.0, LAN, GPIB - опция
Сенсорный дисплей 30,7 см с поддержкой Multi-touch
Встроенный веб-сервер с поддержкой удаленного управления через порт LAN с помощью веб-браузера

Осциллографы высокого разрешения серии АКИП-4143
Модель	Количество каналов	АЦП	Полоса пропускания, ГГц	Макс. частота дискретизации Гвыб/с	Макс. память на канал, М отсчетов
АКИП-4143/1	4	10 бит	2	20	1000
АКИП-4143/1А	4	12 бит	2	20	1000
АКИП-4143/2	4	10 бит	3	20	1000
АКИП-4143/2А	4	12 бит	3	20	1000
АКИП-4143/3	4	10 бит	4	20	1000
АКИП-4143/3А	4	12 бит	4	20	1000

Максимальная частота дискретизации 20 ГГц (10 ГГц/канал)
Максимальный объем памяти 500 МБ/канал (1 ГБ опционально)
Пиковый детектор от 100 пс
Скорость обновления экрана: 1 000 000 осц./с
Амплитудно-частотный анализ: построение диаграмм Боде (требуется генератор сигналов)
Частотный анализ (БПФ), 32 М точек
Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), USB 2.0 (только декодирование)
Программные опции тестирования на соответствие стандартам 100M Ethernet (SDS7000A-CT-100BASE-T) и USB 2.0 (SDS7000A-CT-USB2) при использовании специализированных тестовых площадок: FX-USB2 и FX-ETH
Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)
Программная опция построения глазковых диаграмм и анализ джиттера
Анализ смешанных сигналов: 16 канальный логический анализатор (опция)
Функциональный генератор до 50 МГц (опция)
Интерфейсы: USB TMC (host/device), LAN, HDMI
Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI-11/Socket/Telnet, встроенный web server)

Осциллографы на базе ПК

Осциллографы работают под управлением ПО Picoscope 6, совместимым с большинством платформ и операционных систем: Windows 32/64 бит, Mac OS X и Linux. Стандартная комплектация ПО включает пакет декодирование сигналов до 23 протоколов.

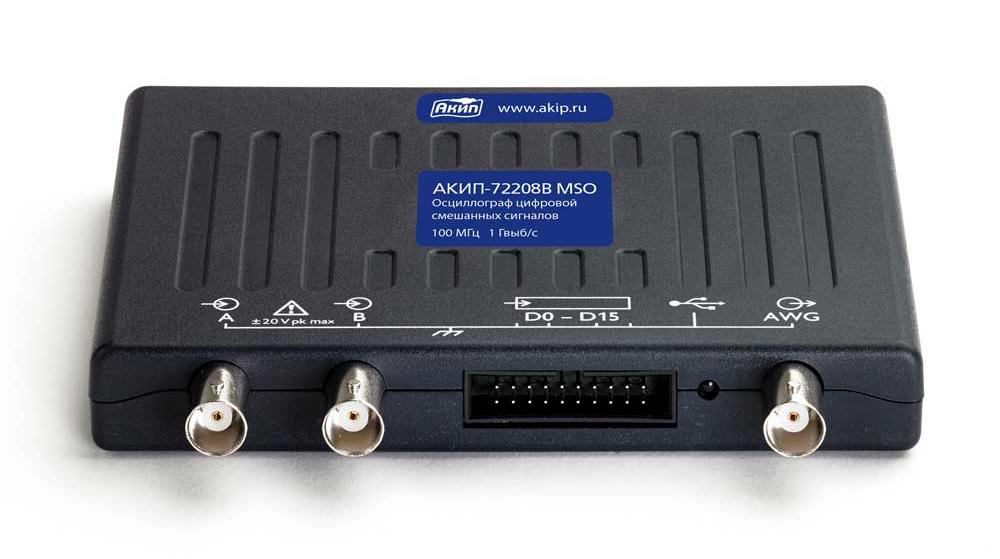

Серия АКИП-72000
Модель	Количество каналов	Полоса пропускания, МГц	Макс. частота дискретизации Мвыб/с	Память, отсчетов
АКИП-72204A	2	10	100	8К
АКИП-72205A	2	25	200	16К
АКИП-72205A MSO	2 + 16	25	500	48К
АКИП-72206B	2	50	500	32М
АКИП-72206B MSO	2 + 16	50	1000	32М
АКИП-72207B	2	70	1000	64М
АКИП-72207B MSO	2 + 16	70	1000	64М
АКИП-72208B	2	100	1000	128М
АКИП-72208B MSO	2 + 16	100	1000	128М
АКИП-72405A	4	25	500	48К
АКИП-72406B	4	50	1000	32М
АКИП-72407B	4	70	1000	64М
АКИП-72408B	4	100	1000	128М

Встроенный генератор СПФ до 1 МГц.
Интерфейс USB 2.0 (управление от внешнего ПК)

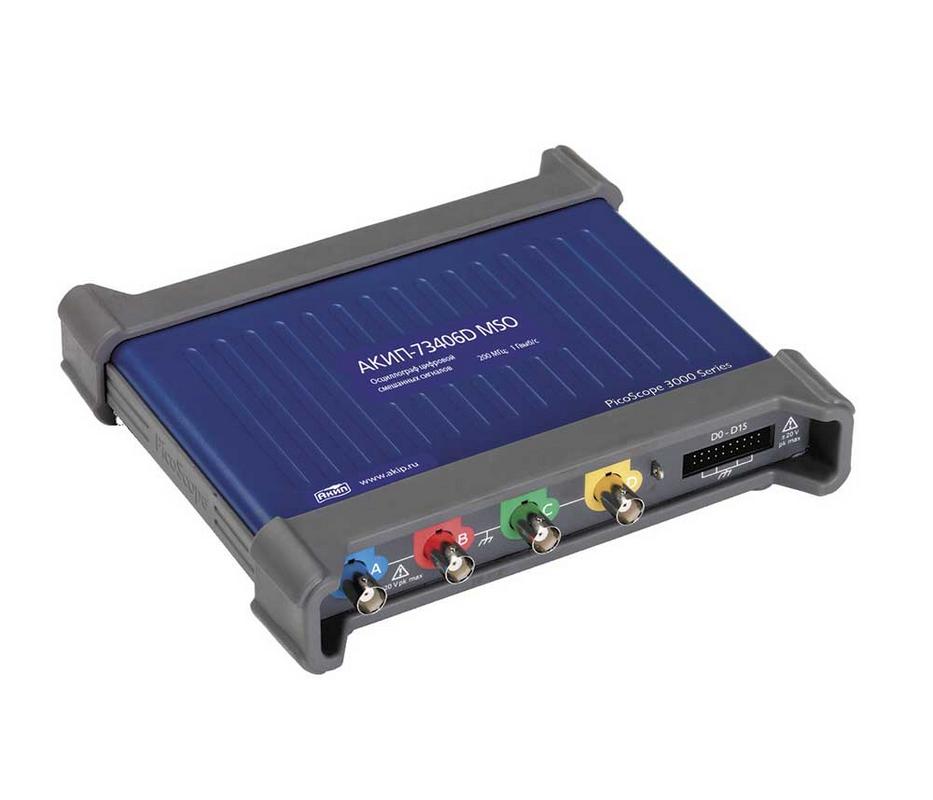

Серия АКИП-73000
Модель	Количество каналов	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Память, М отсчетов
АКИП-73203D	2	50	1	64
АКИП-73203D MSO	2 + 16	50	1	64
АКИП-73403D	4	50	1	64
АКИП-73403D MSO	4 + 16	50	1	64
АКИП-73204D	2	70	1	128
АКИП-73204D MSO	2 + 16	70	1	128
АКИП-73404D	4	70	1	128
АКИП-73404D MSO	4 + 16	70	1	128
АКИП-73205D	2	100	1	256
АКИП-73205D MSO	2 + 16	100	1	256
АКИП-73405D	4	100	1	256
АКИП-73405D MSO	4 + 16	100	1	256
АКИП-73206D	2	200	1	512
АКИП-73206D MSO	2 + 16	200	1	512
АКИП-73406D	4	200	1	512
АКИП-73406D MSO	4 + 16	200	1	512

Встроенный генератор СПФ до 1 МГц.
Интерфейс USB 2.0 (управление от внешнего ПК)

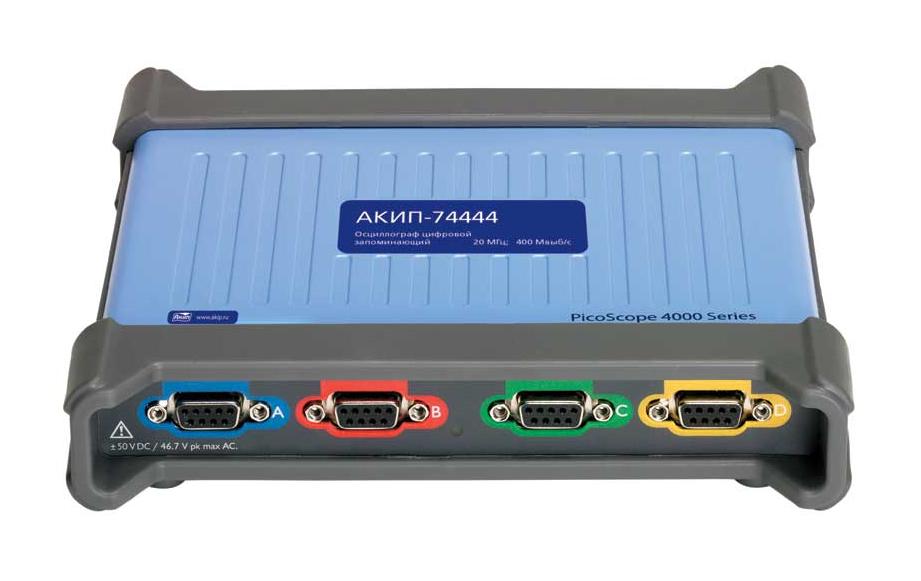

USB-осциллограф высокого разрешения с изолированными каналами АКИП-74444
Модель	Количество каналов	АЦП	Полоса пропускания, МГц	Макс. частота дискретизации Мвыб/с	Память, М отсчетов
АКИП-74444	4	12/14	20	400	256

Серия АКИП-76000
Модель	Количество каналов	АЦП	Полоса пропускания, МГц	Макс. частота дискретизации Гвыб/с	Память, М отсчетов
АКИП-76403E	4 (8 / 16)	8	300	5	2000
АКИП-76404E	4 (8 / 16)	8	500	5	2000
АКИП-76424E	4 (8 / 16)	8/10/12	500	5	2000
АКИП-76804E	8 (8 / 16)	8	500	5	2000
АКИП-76824E	8 (8 / 16)	8/10/12	500	5	2000

Переключаемое сопротивление входа 50 Ом, 1 МОм
Сегментированная память. БПФ на 1М отсчетов
Встроенный генератор СПФ до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К.
Одновременная работа генератора, анализатора или осциллографа по различным входным каналам
Интерфейс USB 3.0 (управление от внешнего ПК)

Серия АКИП-4112
Модель	Количество каналов	Полоса пропускания, ГГц	Частота стробирования кГц	Память, К отсчетов
АКИП-4112	2	12	200	4
АКИП-4112/1	2 + 1 + рефлектометр	12	200	4
АКИП-4112/2	2	20	1000	32
АКИП-4112/3	2 + 1	20	1000	32
АКИП-4112/4	2 + рефлектометр	20	1000	32
АКИП-4112/5	2+ рефлектометр	20	1000	32
АКИП-4112/6	2 + 1 +оптический	20	1000	32

Внешняя синхронизация с восстановлением тактовой частоты до 2,7 Гб/с (АКИП-4112/1), до 11,3 Гб/с (АКИП-4112/3, АКИП-4112/6)
Рефлектометр (АКИП-4112/1, АКИП-4112/4, АКИП-4112/5)
Автоизмерения (до 138 параметров, включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера, и др.
Допусковый контроль (167 предустановленных шаблонов

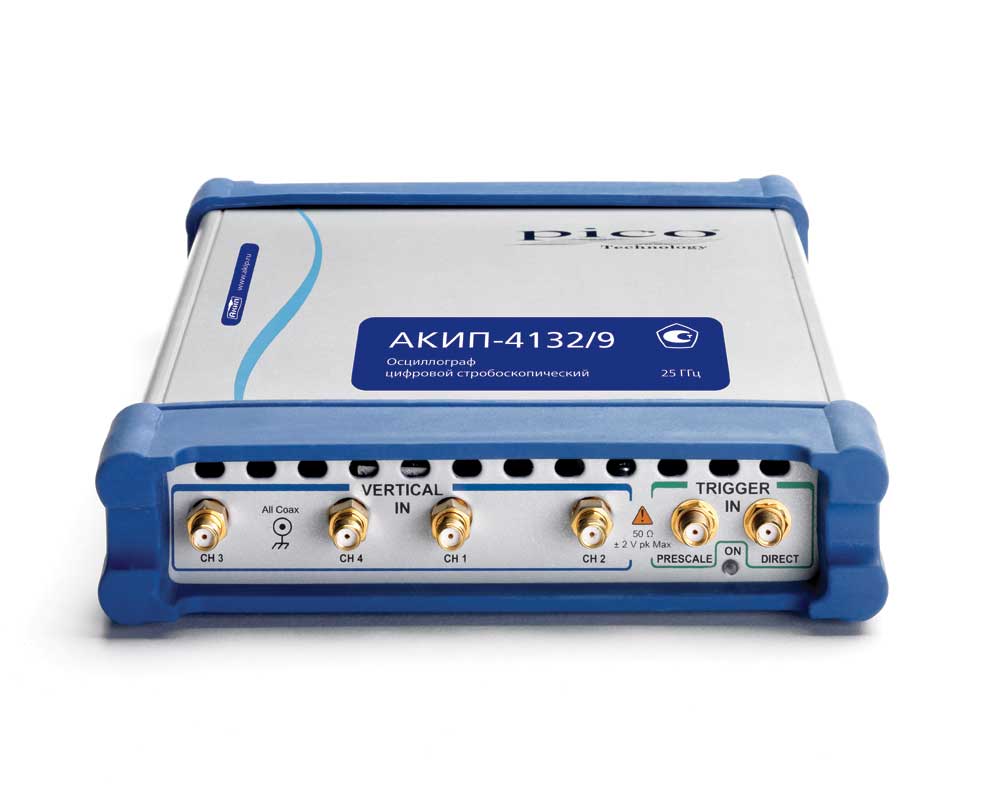

Серия АКИП-4132
Модель	Количество каналов	Полоса пропускания, ГГц	Частота стробирования МГц	Память, К отсчетов
АКИП-4132/1	2	15	1	32
АКИП-4132/2	2	25	1	32
АКИП-4132/3	2 + 1	15	1	32
АКИП-4132/4	2 + 1	25	1	32
АКИП-4132/5	2 + генератор импульсов	15	1	32
АКИП-4132/6	2 + генератор импульсов	20	1	32
АКИП-4132/7	2 + 1	20	1	32
АКИП-4132/8	4	20	1	32
АКИП-4132/9	4	25	1	32

Внешняя синхронизация с восстановлением тактовой частоты до 11,3 Гб/с (АКИП-4132/3, АКИП-4132/4, АКИП-4132/7)
Встроенный генератор импульсов 60 пс (АКИП-4132/5, АКИП-4132/6): выходной уровень (50 Ом) 2,5 В ... 7 В
Генератор импульсных сигналов (8 нс... 524 мкс), NRZ/RZ (4 нс...260 мкс)
Автоизмерения (до 138 параметров, включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера, и др.

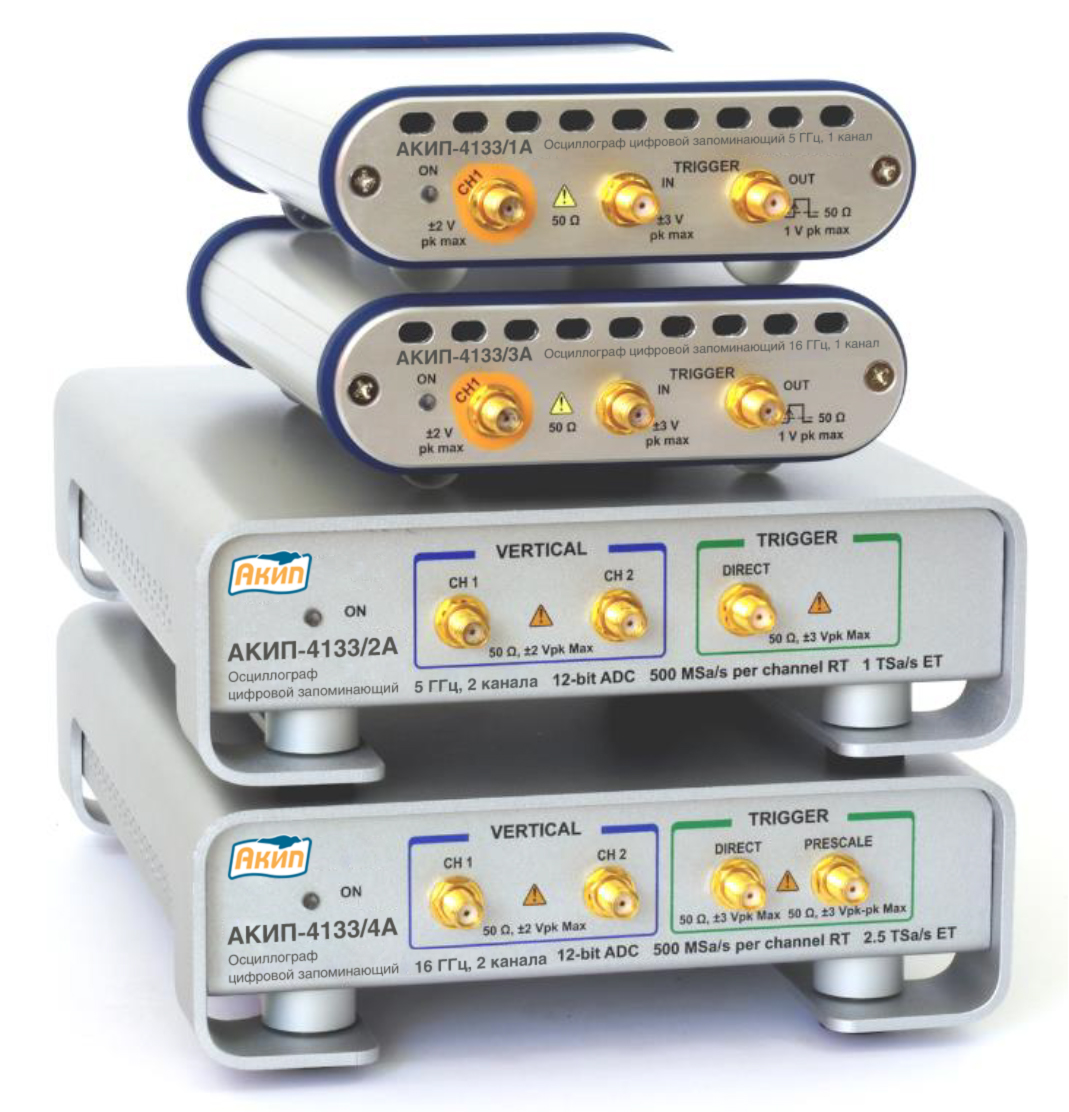

Серия АКИП-4133
Модель	Количество каналов	Полоса пропускания, ГГц	Частота стробирования МГц	Память, К отсчетов
АКИП-4133/1	2	16	500	125
АКИП-4133	4	16	500	250
АКИП-4133/1А	1	5	500	250
АКИП-4133/2А	2	5	500	250
АКИП-4133/3А	1	16	500	250
АКИП-4133/4А	2	16	500	250

Комбинация семплирующего осциллографа (до 16 ГГц) и осциллографа реального времени (до 500 МГц).
Разрешение АЦП 12 бит
Внешняя синхронизация до 16 ГГц с делителем частоты, с восстановлением тактовой частоты NRZ последовательности
Внутренняя синхронизация от любого канала
Автоизмерения (до 138 параметров, включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера, и др.

У нас представлены товары лучших производителей

ПРИСТ предлагает оптимальные решения измерительных задач.

У нас вы можете купить осциллограф, источник питания, генератор сигналов, анализатор спектра, калибратор, мультиметр, токовые клещи, поверить средства измерения или откалибровать их. Также мы поставляем паяльно-ремонтное оборудование, антистатический инструмент, промышленную мебель. Мы имеем прямые контракты с крупнейшими мировыми производителями измерительного оборудования, благодаря этому можем подобрать то оборудование, которое решит Ваши задачи. Имея большой опыт, мы можем рекомендовать продукцию следующих торговых марок:

АКИП™ (Россия)

В каталоге: 3917

APPA Technology Corporation (Тайвань)

В каталоге: 114

Good Will Instrument Co., Ltd. (Тайвань)

В каталоге: 608
