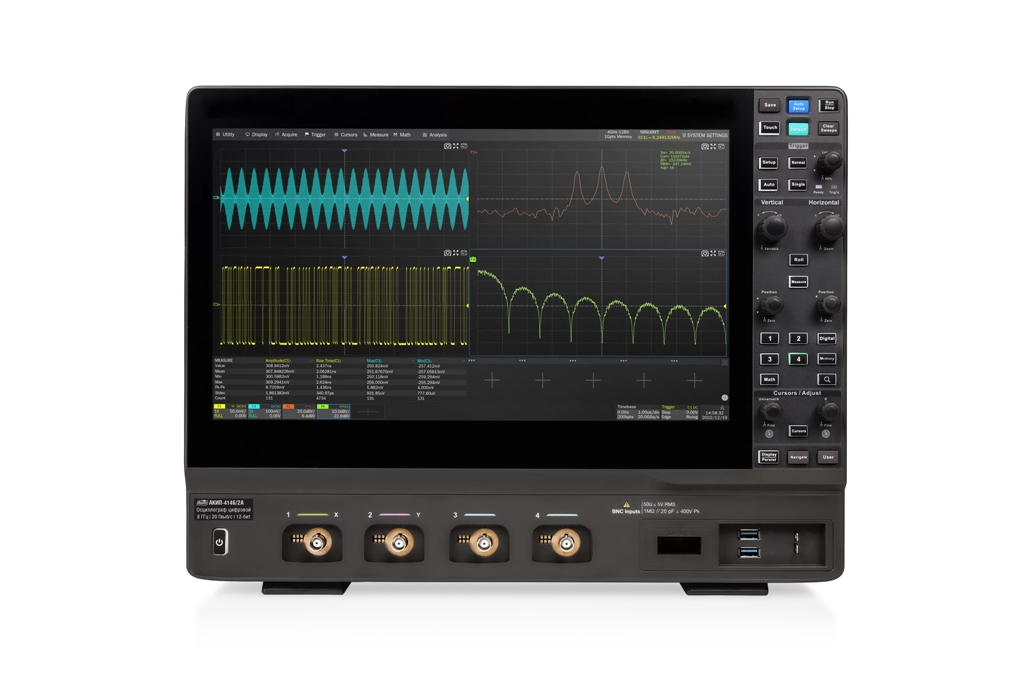

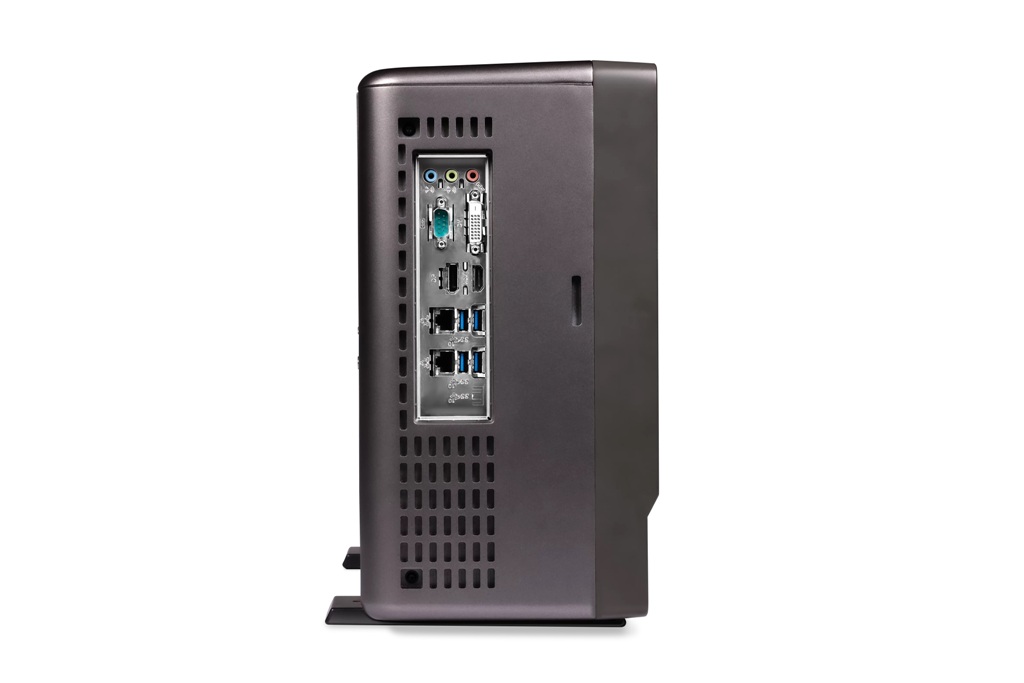

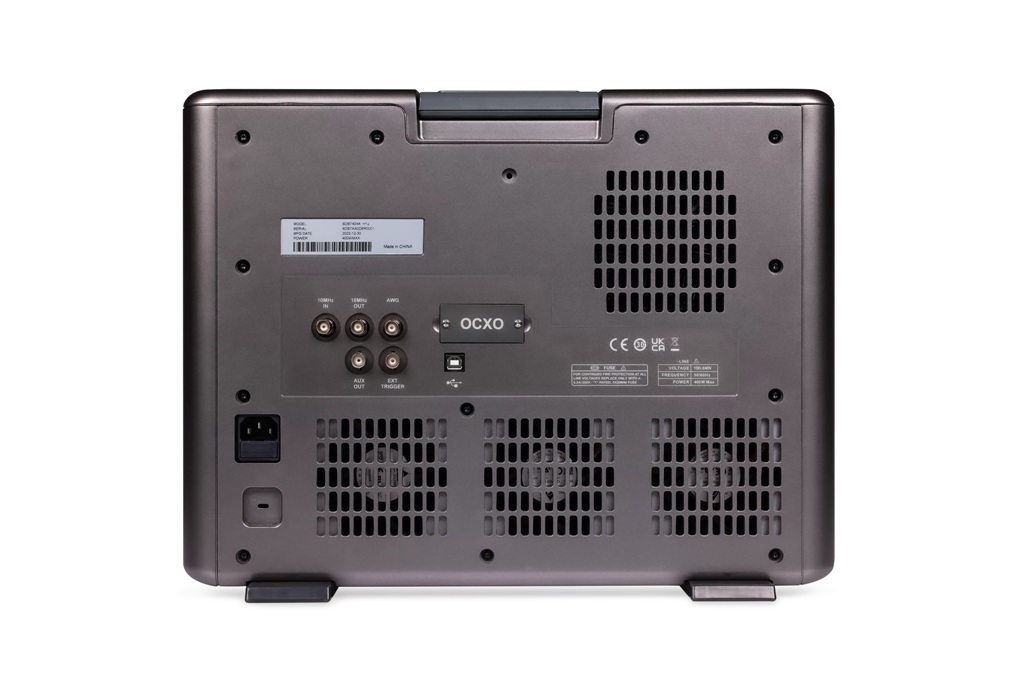

Осциллограф АКИП-4146/1А

Аппаратная реализация 12-битного разрешения обеспечивает:

• Высокую чёткость отображения деталей формы сигнала
• Повышенную точность результатов измерений
• Надежную регистрацию мелких изменений параметров сигнала
• Минимальные искажения при обработке данных

Такое техническое решение позволяет получать максимально достоверную информацию при анализе сигналов и проведении измерений, что особенно важно при работе с высокочастотными и маломощными сигналами.

Поддерживается проверка соответствия протоколам: USB 2.0, MIPI-DPHY, DDR2 и DDR3, 100Base‑TX, 1000Base‑T, 100Base‑T1, 1000Base‑T1.

Чтобы провести тестирование, пользователю достаточно настроить рабочую среду по подсказкам системы и подключить нужное тестовое приспособление. После этого осциллограф и другие измерительные приборы автоматически перейдут в требуемую конфигурацию. В ходе теста система задействует необходимые функции — измерение, расчёт, декодирование и прочие, — что позволяет эффективно и в сжатые сроки выполнять любые тестовые задачи. По завершении автоматически формируются отчёты.

Анализ глазковой диаграммы и джиттера

Поддерживается построение глазковой диаграммы и выполнение анализа/измерения джиттера. Система способна автоматически выделять встроенный опорный тактовый сигнал из последовательных данных и формировать глазковую диаграмму. Доступен замер множества параметров глазковой диаграммы и джиттера. Поддерживается тестирование по маске для глазковых диаграмм.

Режим анализатора спектра (опционально, только для моделей "A")

В режиме анализатора спектра прибор реализует функционал анализатора спектра реального времени (RTSA) и цифрового понижающего преобразования (DDC). Встроенное ПО для анализа сигналов SigVSA позволяет напрямую анализировать выходные данные DDC. Поддерживаются сигналы различной сложности — от простой двоичной фазовой манипуляции (BPSK) до сложных широкополосных сигналов, включая 4G LTE, 5G NR, IEEE 802.11b/a/g/n/ac/ax/be и 4096QAM.

Декодирование последовательных шин

Декодированные символы отображаются в списке событий. Информация о протоколе шины выводится в наглядной табличной форме — это позволяет быстро оценить параметры обмена данными. Поддерживаются протоколы: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL‑STD‑1553B, SENT, Manchester, ARINC 429 и USB 2.0.

Аппаратная функция высокоскоростного тестирования по маске

Осциллографы серии АКИП-4146 оснащёны аппаратной функцией тестирования по маске — она позволяет выполнять до 80 000 оценок «пройдено / не пройдено» в секунду. Пользователь может легко создавать собственные шаблоны тестов для сравнения осциллограмм с заданной маской. Функция подходит для длительного мониторинга сигналов либо для автоматизированного тестирования на производственной линии.

Множество функций запуска (триггеров)

Поддерживаются следующие типы синхронизации: по фронту, по наклону, по импульсу, видео‑триггер, по окну, по укороченному импульсу (Runt), по интервалу, по пропаданию сигнала (Dropout), по шаблону, по квалифицированному событию, по N‑му фронту, по нарушению времени установки/удержания (Setup/Hold), по задержке, а также триггеры для последовательных шин.

Синхронизация по зоне

Функция синхронизации по зоне доступна для расширенных сценариев запуска. Можно комбинировать пространственный запуск с обычными режимами триггеров — это позволяет выделять интересующие сигналы и фокусироваться именно на них.

Поиск и навигация

Осциллограф позволяет искать в кадре события, заданные пользователем. События, отмеченные при поиске, можно автоматически вызывать с помощью функции навигации. Также доступна навигация по времени (по положению задержки) и по кадрам из истории.

Большая глубина записи

Благодаря аппаратной технологии масштабирования и глубине записи до 1 Гвыб пользователь может выбрать более медленную временную развёртку без снижения частоты дискретизации. Затем можно быстро увеличить нужный участок, чтобы детально рассмотреть интересующую область.
