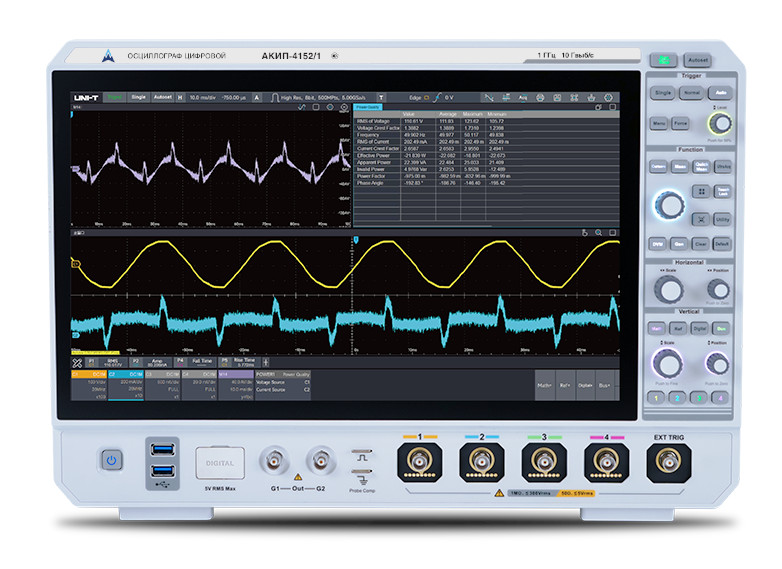

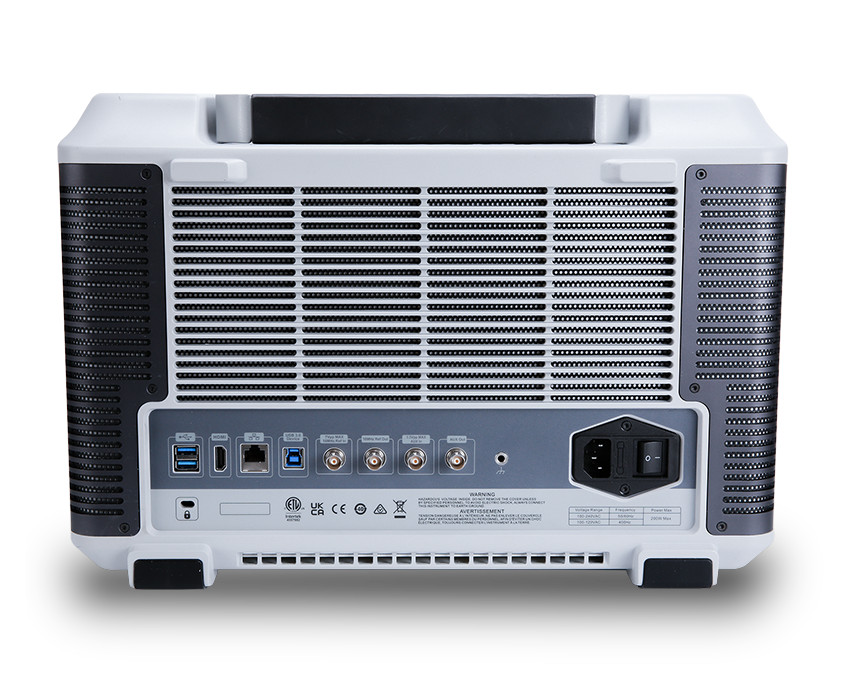

Осциллограф цифровой АКИП-4152/1

Осциллограф обеспечивает такой же отзывчивый сенсорный интерфейс, к которому пользователи привыкли при работе со смартфонами и планшетами, гарантируя бесшовное тактильное взаимодействие. При этом прибор сохраняет специализированные ручки управления (энкодеры) и кнопки быстрого доступа, учитывая профессиональную специфику измерительного оборудования. Поддержка мыши и клавиатуры позволяет еще эффективнее решать задачи тестирования.

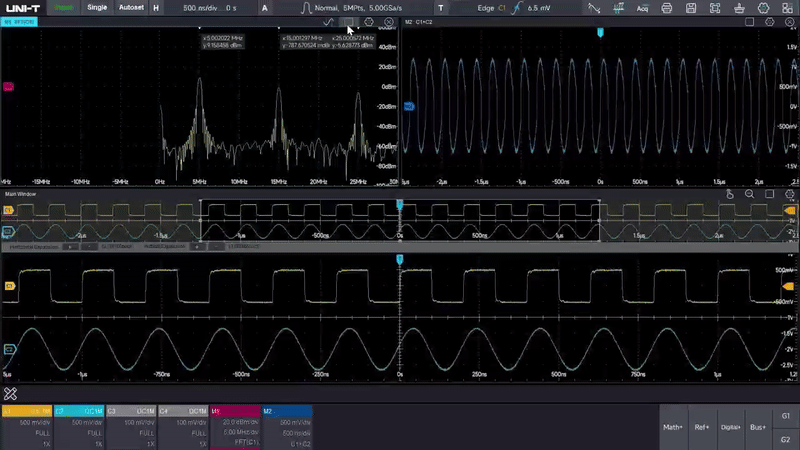

Ключевые возможности интерфейса:

• Перемещение и масштабирование сигнала: интуитивное управление положением и масштабом осциллограммы касанием
• Настройка макета перетаскиванием: изменение расположения окон простым перетаскиванием
• Фиксация всплывающих окон: закрепление элементов интерфейса для сокращения необходимости переключения между множеством окон
• Поддержка дополнительных экранов для повышения эффективности многозадачной работы

Экосистема Windows

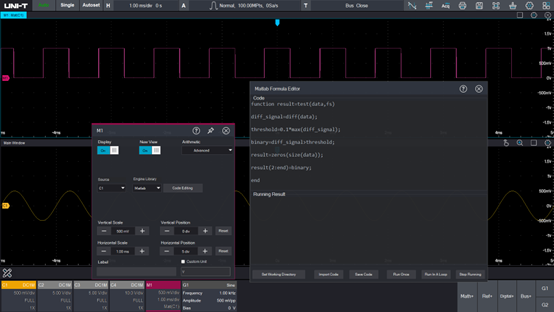

Интеграция с экосистемой Windows открывает перспективы для профессионального анализа и автоматизации измерений. Осциллограф поддерживает встроенное программирование в среде MATLAB, при этом результаты вычислений отображаются непосредственно в окне прибора, обеспечивая бесшовный рабочий процесс.
Ключевые возможности:

• Удаленный рабочий стол — полный контроль над прибором из любой точки
• Доступ к сетевым дискам — мгновенное сохранение и загрузка данных
• Высокая вычислительная мощность — обработка данных без использования внешних ресурсов
• Многозадачность — одновременная работа с несколькими приложениями

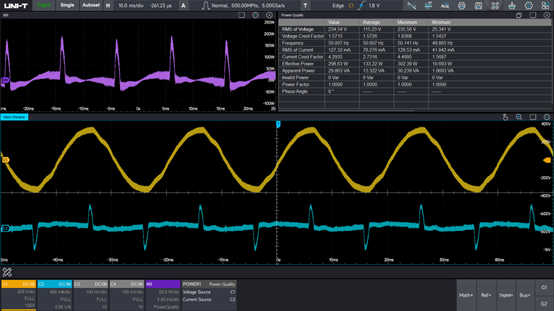

С развитием технологий производства микросхем требования к системам электропитания неуклонно возрастают. В условиях, когда сети питания с низким напряжением и высоким током становятся отраслевым стандартом, особенно для микросхем или цепей питания, состоящих из прецизионных компонентов, обеспечение надежного электропитания и подавления шумов во всех частях схемы, а также сохранение целостности передачи сигналов между компонентами выводят задачи тестирования источников питания на новый уровень сложности. Особое внимание разработчиков сегодня привлекают энергоэффективность источника питания и скорость его реакции на изменения нагрузки — ключевые факторы, гарантирующие стабильность и чистоту питания.

В сложившихся условиях анализ достоверности отображения сигналов приобретает критическое значение. Нестабильность в системе питания способна порождать целый спектр проблем с электромагнитными помехами (ЭМП), доставляющих разработчикам еще больше сложностей.

Анализ джиттера и построение глазковых диаграмм

С повышением скорости передачи сигналов растет количество факторов, создающих помехи в процессе передачи данных, что приводит к повышенной чувствительности системы к потерям в тракте передачи. Перед разработчиком стоит задача точного определения причин искажения сигнала. К таким проблемам относятся: джиттер, вносимый системой питания, нестабильность работы ФАПЧ (фазовой автоподстройки частоты), тепловые и механические шумы кварцевого резонатора, межсимвольная интерференция, а также целый ряд других неисправностей.

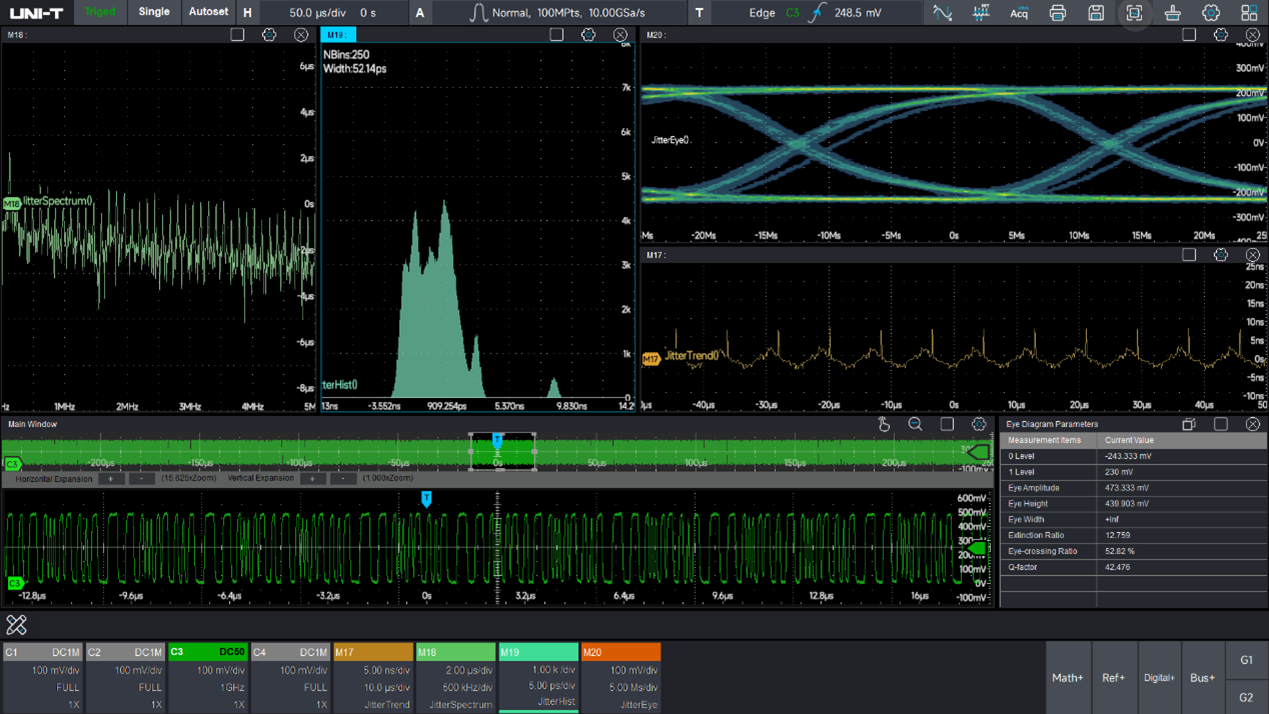

Джиттер по параметру TIE (Time Interval Error — погрешность временного интервала) является наиболее распространенным показателем при анализе фазовых дрожаний. АКИП-4152 оснащен комплектом программного обеспечения для визуального анализа джиттера, который включает: график тренда, спектрограмму, гистограмму.

Данный инструментарий позволяет локализовать распределение джиттера в различных областях анализа: временной, частотной и статистической.

• Eye amplitude — Амплитуда раскрыва глазковой диаграммы
• Eye Height — Высота раскрыва глазковой диаграммы
• Eye Width — Ширина раскрыва глазковой диаграммы
• Level 1 / Level 0 — Уровни логической единицы и нуля
• Q factor — Q-фактор (коэффициент качества сигнала)

• TIE — Погрешность временного интервала
• TJ BER — Полный джиттер (Total Jitter) при заданном уровне вероятности битовой ошибки
• RJ — Случайный джиттер (Random Jitter)
• DJ — Детерминированный джиттер (Deterministic Jitter)
• PJ — Периодический джиттер (Periodic Jitter)
• DDJ — Джиттер, зависимый от данных (Data-Dependent Jitter)
• DCD — Скважность искажений (Duty Cycle Distortion)
