Анализатор цепей векторный АКИП-6608/2

Векторный анализ цепей (стандартно)

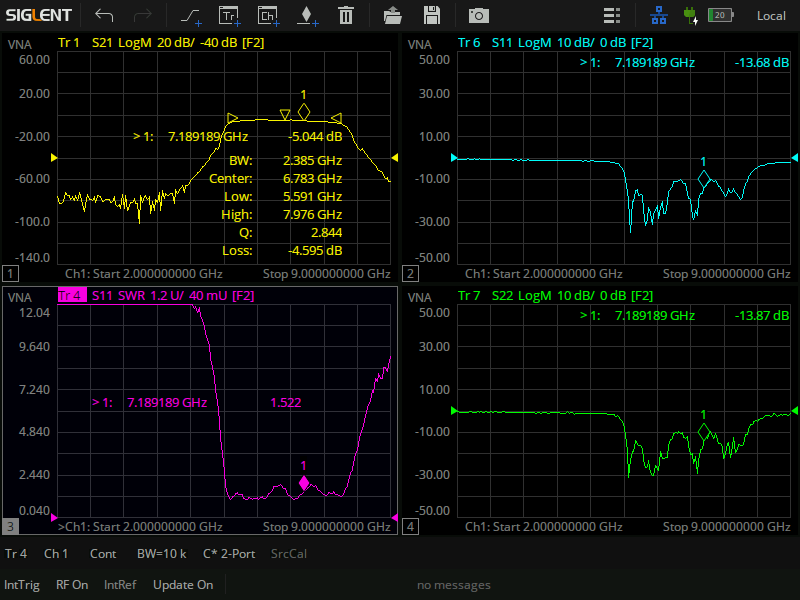

С динамическим диапазоном до 110 дБ и минимальным уровнем шума следа АКИП-6608 удовлетворяет самым строгим требованиям к точности измерений. Прибор поддерживает измерение S- и дифференциальных параметров, анализ во временной области (TDR/TDT), коэффициент стоячей волны (КСВ), настройку согласования портов, измерение вносимых потерь, диагностику усилителей на вышке, локализацию повреждений кабеля, построение диаграммы Смита, импульсные измерения и другие функции.

Анализ кабелей и антенн (стандартно)

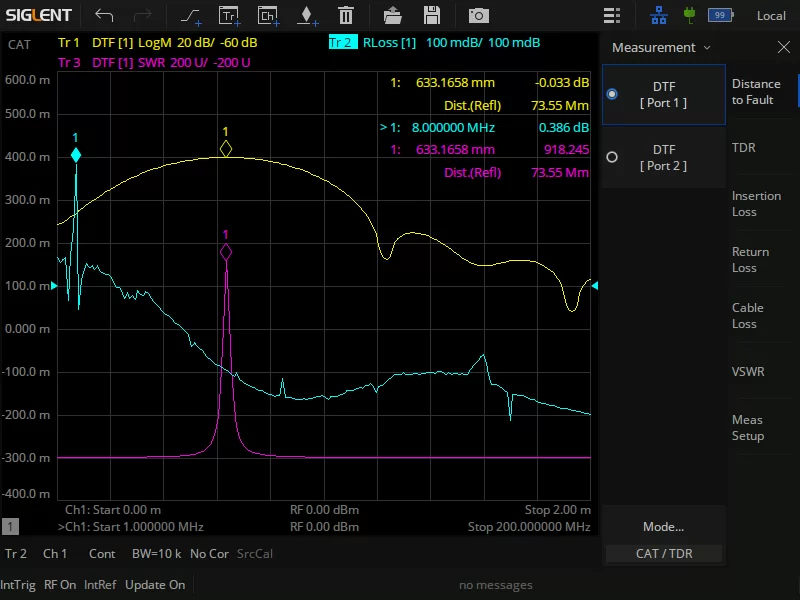

Режим CAT (Cable and Antenna Test) позволяет верифицировать и диагностировать электрические характеристики ВЧ- и СВЧ-трактов. Прибор идеально подходит для монтажа и технического обслуживания антенных систем, измерений DTF (Distance-to-Fault), определения потерь в однопортовом кабеле и проверки согласования антенны.

Спектральный анализ (опция SHN900-SA)

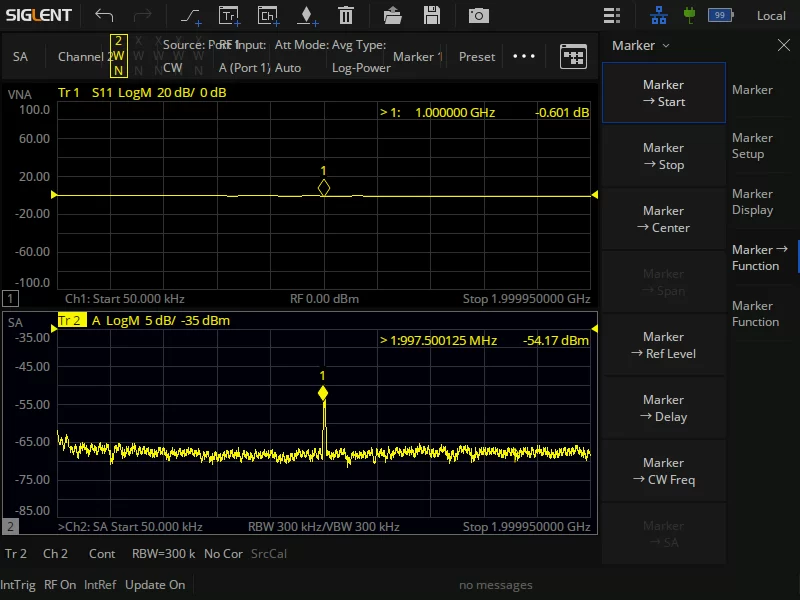

В режиме спектрального анализа поддерживаются измерения мощности в канале, коэффициента мощности соседнего канала (ACPR) и занимаемой полосы частот (Occupied Bandwidth). Функция Marker → SA обеспечивает мгновенный переход к спектральному анализу в заданной точке частоты при работе с S-параметрами, что упрощает поиск и идентификацию сигналов. Простые и интуитивно понятные диалоговые окна обеспечивают быстрое и безошибочное выполнение типовых измерений, минимизируя влияние человеческого фактора.

Анализ во временной области (опция SHN900-TDA)

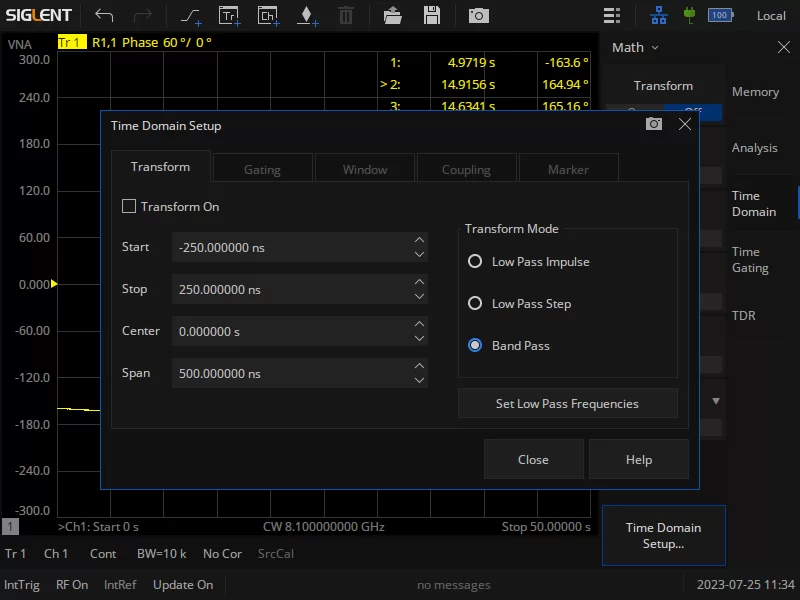

Режим TDA (Time Domain Analysis) включает преобразование во временную область, оконную фильтрацию, стробирование, маркировку и выделение временных участков сигнала. Это позволяет комплексно анализировать устройство как в частотной, так и во временной области: например, изолировать нужный участок отклика с помощью строба или подавить выбросы и звон с помощью оконной функции.

Расширенный временной анализ (опция SHN900-TDR)

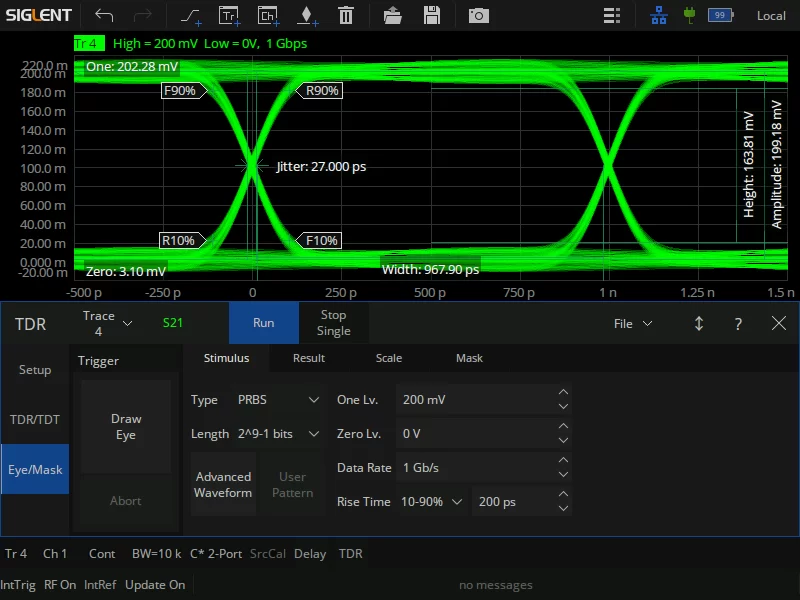

Функция TDR (Time Domain Reflectometry) обеспечивает анализ отражений и передачи во временной области, а также моделирование глазковой диаграммы. По сравнению с традиционным частотным анализом, TDR позволяет быстро локализовать место неисправности и определить её тип. Встроенный виртуальный формирователь кода генерирует имитацию диаграммы глаза, а функция ввода джиттера позволяет оценить влияние флуктуаций фазы входного сигнала на качество передачи.

Геопозиционирование и регистрация данных (стандартно)

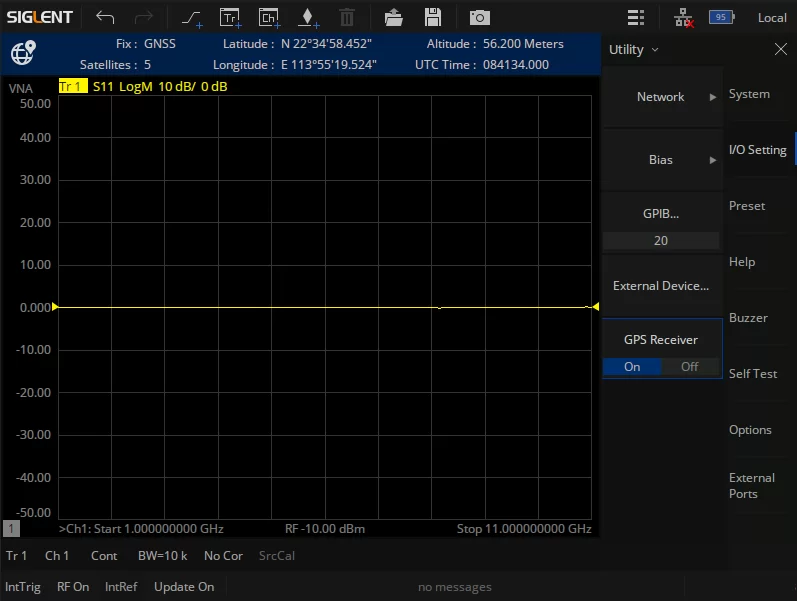

Серия портативных ВАЦ АКИП-6608 с поддержкой GPS позволяет оперативно определять географическое положение источников помех. В сочетании с функцией записи и воспроизведения измерений пользователь может фиксировать результаты спектрального анализа, мощности в канале и ACPR в различных точках местности, что существенно упрощает идентификацию и локализацию помех в реальных условиях эксплуатации.

Превосходная мобильность и эксплуатационные качества

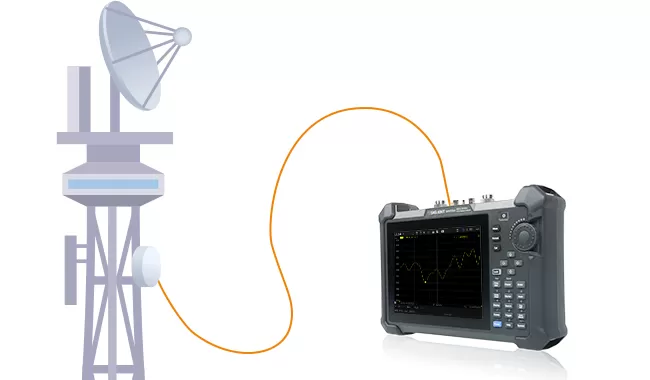

АКИП-6608 разработан с акцентом на максимальную портативность и удобство управления. Прибор отличается высокой степенью интеграции: его масса составляет менее 3,2 кг, а габариты — всего 310 × 215 × 78,5 мм. Встроенная литий-ионная аккумуляторная батарея обеспечивает до 4 часов непрерывной работы, что делает прибор идеальным решением для работы на открытом воздухе, в стесненных пространствах или при монтаже на высоте.

Точная калибровка и измерения

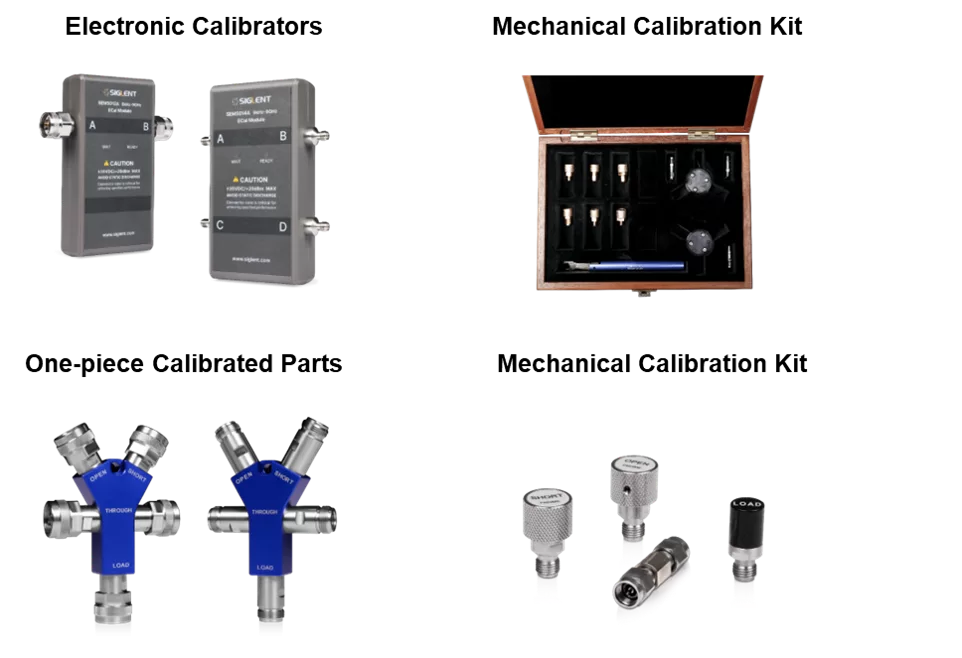

Точность векторного анализатора цепей напрямую зависит от корректности калибровки. АКИП-6608 поддерживает широкий спектр методов калибровки: SOLT, SOLR, TRL, Response, Enhanced Response и др. Прибор совместим с различными калибровочными наборами и позволяет создавать пользовательские калибровочные комплекты, что обеспечивает гибкость при тестировании устройств с различными типами разъёмов. Дополнительные функции — преобразование импеданса, моделирование оснастки, компенсация адаптеров — значительно повышают точность и воспроизводимость измерений.
