| Полоса пропускания | 500 МГц |
| Время нарастания | ≤ 0,7 нс |
| Максимальное напряжение | От ±25 В до ±2500 В (в зависимости от используемого аттенюатора из комплекта) |

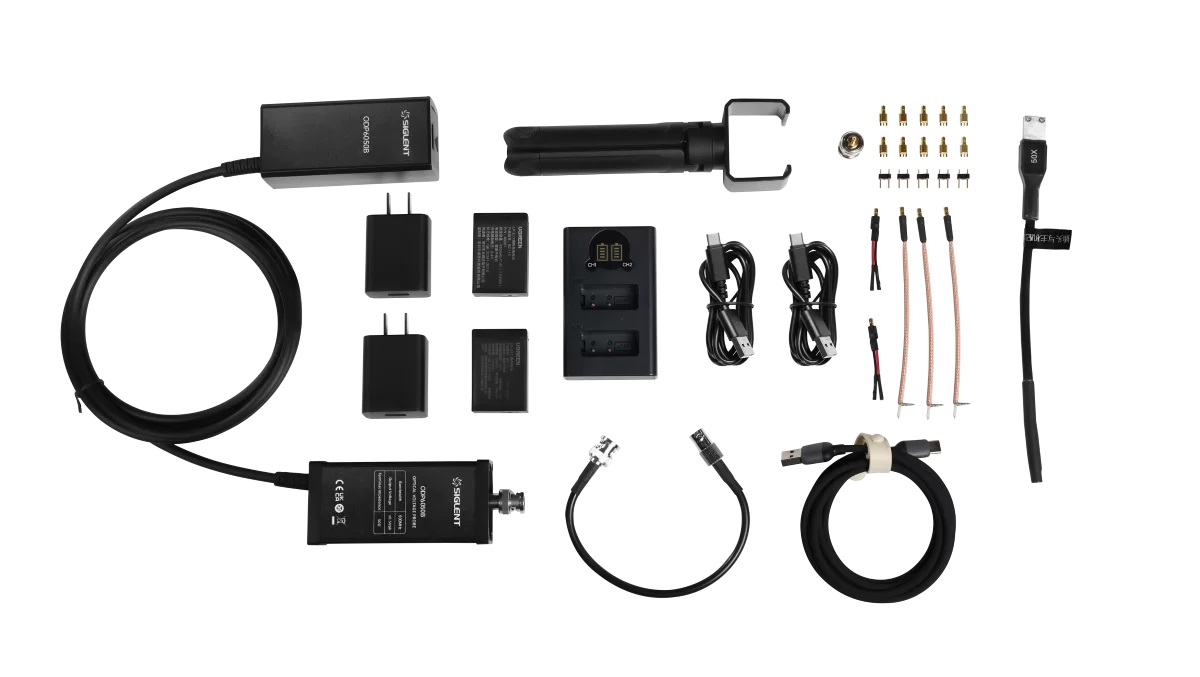

| Коэффициент ослабления | 50/ 1000/ 2000/ 5000/ 10000 (сменные аттенюаторы входят в комплект) |
| Входное сопротивление | 10 МОм / 4 пФ (50х), 10 МОм / 2 пФ (1000 / 2000), 40 МОм / 2 пФ (5000 / 10000) |
| Источник питания | Передний модуль 2 сменные литиевые батареи 7,4 В/950 мА ч |
| Особенности | Полная гальваническая развязка (оптоволокно), напряжение изоляции ±60 кВ. Автоматическая коррекция нуля без отключения от схемы. Длина кабеля 2 м |
| Опции | Дополнительные сменные аттенюаторы (5/ 10/ 20/ 100/ 200/ 500). Удлинительные кабели. Зарядное устройство. Наборы адаптеров (SSMB, 2,54 мм, 5,08 мм) |
Серия: ODP6xxxB
Оптически изолированные пробники напряжения серии ODP6000B
Серия оптически изолированных пробников напряжения ODP6000B является ответом на растущий спрос на высоконадёжное испытательное оборудование в таких отраслях, как полупроводниковая электроника, системы новой энергетики и характеризация материалов. Серия ODP6000B предлагает надёжные решения для измерений высоковольтных сигналов с плавающим потенциалом, силовых полупроводниковых приборов третьего поколения и инверторов систем новой энергетики.
Широкая полоса пропускания
В серию ODP6000B входят модели с полосой пропускания 500 МГц и 1 ГГц, в которых применена передовая технология передачи сигнала по оптоволокну. За счёт преобразования сигнала по схеме «электричество — оптика — электричество» достигается полная электрическая изоляция между входом и выходом сигнала и обеспечивается сверхвысокий коэффициент ослабления синфазного сигнала (КОСС). Благодаря этому пробники исключительно хорошо подходят для испытаний импульсных источников питания, систем электропривода, инверторов новой энергетики и частотно-регулируемых приводов. Особенно эффективен ODP6000B при испытаниях высокочастотных схем на полупроводниковых приборах третьего поколения из нитрида галлия (GaN) и карбида кремния (SiC): пробник превосходно подавляет высокочастотные синфазные помехи, обеспечивая высокую точность результатов измерений.
Высокие характеристики
По сравнению с традиционными пробниками оптически изолированные пробники обеспечивают более высокие значения КОСС и напряжения изоляции. При измерении низкочастотных сигналов постоянного тока КОСС достигает значения 160 дБ, а на частоте 1 ГГц сохраняется на уровне 70 дБ. Это гарантирует эффективное подавление синфазных помех во всём диапазоне — от низких до высоких частот. Кроме того, номинальное напряжение изоляции пробников достигает ±60 кВ, что обеспечивает безопасную гальваническую развязку при измерении высоковольтных сигналов с плавающим потенциалом и защищает инженеров и измерительное оборудование от опасных высоковольтных цепей.
Широкий диапазон измерений
При испытаниях высоковольтных цепей и цепей большой мощности пробники серии ODP6000B в сочетании с различными аттенюаторами позволяют измерять сигналы в диапазоне от милливольт до киловольт без ухудшения отношения сигнал/шум. Такая универсальность делает серию эффективным решением для испытаний схем на широкозонных полупроводниках (WBG).
