Измерители-калибраторы коэффициента гармоник СК6-20А-01

Нет в наличии
Цена (с НДС):
По запросу
Стоимость поверки (с НДС):
по запросу
Госреестр СИ: №47721-11 до 19.09.2026 г.
Страна производитель: РОССИЯ
Измерители-калибраторы коэффициента гармоник СК6-20А-01

исполнение повышенной точности

Измеритель-калибратор СК6-20А-01 предназначен для:

автоматических измерений амплитуды и частоты первой гармоники;

автоматических измерений коэффициента гармоник Кг сигналов;

воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты;

воспроизведения сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг.

Измеритель-калибратор имеет также функции:

определения уровней амплитуды и начальной фазы отдельных гармоник сигнала относительно первой гармоники;

определения суммарного уровня интергармоник, заполняющих спектр сигнала между первой и последующими гармониками, относительно первой гармоники;

определения амплитудно-частотных и фазово-частотных характеристик (АЧХ и ФЧХ) четырехполюсников.

Измеритель-калибратор СК6-20А-01 может использоваться в качестве вторичного эталона, СК6-20А – в качестве рабочего эталона 1-го разряда единицы коэффициента гармоник по действующей государственной поверочной схеме, а также при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.

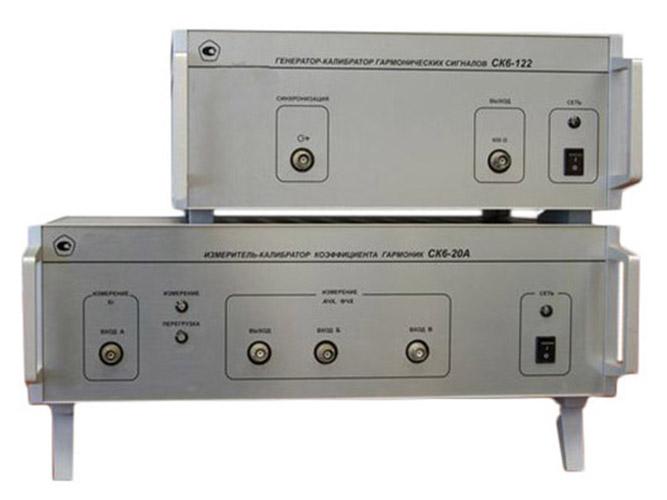

В состав измерителя-калибратора СК6-20А входят блок измерительный СК6-20А, генератор-калибратор гармонических сигналов СК6-122 и внешняя ПЭВМ, которая не включается в комплект поставки.

По запросу предоставляется динамическая библиотека для управления прибором с примерами использования для автоматизации процесса измерений.

Диапазон измерений частоты первой гармоники от 1 Гц до 4999 кГц

Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники не более ± (2•10-4 •F + 0,024) Гц,где F – измеренная частота, Гц.

Диапазон измерений амплитуды первой гармоники (максимального значения гармонического сигнала) от 0,01 до 2,0 В

Диапазон измерений коэффициента гармоник Кг от 0,001 до 100 %

Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник Кг измерителя-калибратора СК6-20А-01 при амплитуде первой гармоники 1 В не более

Диапазон частот первой гармоники

От 10 до 100 Гц - ±(0,01 × Кг+0,0003%)

От 0,10 до 20 кГц - ±(0,003 × Кг+0,0003%)

От 20 до 200 кГц - ±(0,006 × Кг+0,001%)

Характеристики измерителя-калибратора при определении уровней амплитуды и фазовых сдвигов отдельных гармоник сигнала относительно первой гармоники и при определении АЧХ и ФЧХ четырехполюсников:

Диапазон уровней амплитуды от -110 до 0 дБ.

Разрешающая способность по уровням амплитуды 0,001 дБ.

Диапазон измерений фазовых сдвигов от 0 до 360º.

Разрешающая способность по фазовым сдвигам 0,1º.

Диапазон индикации суммарного уровня интергармоник, заполняющих спектр сигнала между первой и последующими гармониками, относительно первой гармоники от -110 до 0 дБ

Основные параметры и характеристики в режиме воспроизведения гармонических сигналов и сигналов с заданными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг.

Диапазон воспроизведения частоты первой гармоники от 0,1 Гц до 1 МГц.

Дискретность воспроизведения частоты первой гармоники 0,024 Гц.

Пределы допускаемой абсолютной погрешности воспроизведения частоты первой гармоники не более ±(2•10-4 •F + 0,024) Гц,где F – устанавливаемая частота, Гц.

Диапазон воспроизведения амплитуды первой гармоники (максимального значения сигнала произвольной формы) на нагрузке (600 ± 1) Ом от 0,01 до 10 В.

Дискретность воспроизведения амплитуды первой гармоники на нагрузке (600 ± 1) Ом 10 мВ.

Пределы допускаемой абсолютной погрешности воспроизведения амплитуды первой гармоники на нагрузке (600 ± 1) Ом не более ±(0,01•А + 1 мВ), где А – устанавливаемая амплитуда, В.

Диапазон воспроизведения коэффициента гармоник Кг от 0,001 до 100 %.

Дискретность воспроизведения коэффициента гармоник Кг 0,001 %.
