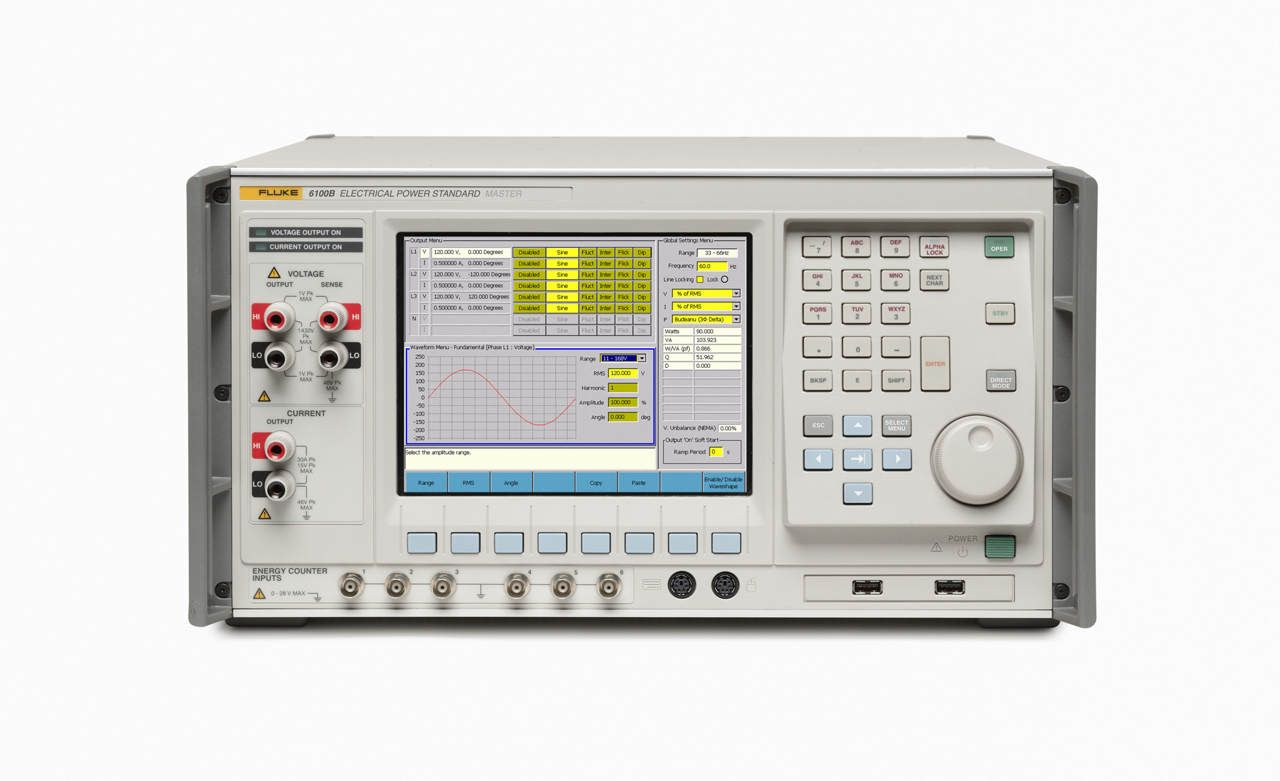

Калибратор электрической мощности Fluke 6100B (3500793)

Fluke 6100B – эталоны электропитания, которые предназначены для проверки соответствия параметров электроэнергии. Устройства отвечают всем требованиям, предъявляемым к современным эталонам, и обеспечивают высочайшую точность измерений. Обе модели эталонов отвечают требованиям стандарта МЭК 61000-4.

Выбор между 6100B и 6105A зависит от требуемого уровня точности. Обе модели отвечают требованиям к точности измерений качества электроэнергии в соответствии с рядом стандартов МЭК 61000-4. 6100B также можно использовать для типовых испытаний регистраторов качества электроэнергии от 0,1 % до 2 %.

В базовой комплектации Fluke 6105A и Fluke 6100B могут выдавать напряжение строгой синусоидальной формы до 1008 В и ток до 21 А. Мощность на клеммах вывода напряжения может составлять до 50 ВА. Пиковое напряжение на выходе тока, подаваемого на устройства, включая длинные трассы кабеля, разъемы и переключатели, или в цепи с параллельным подключением нескольких устройств может достигать 14 В. Выходной ток может создавать доп. напряжение для симуляции сигналов, которые могут генерироваться преобразователем или токовым зондом. Дополнительные модули высокого тока на 80A и 50A предназначены для подачи токов в диапазонах от 0 до 80 A и от 0 до 50 А соответственно на разъемы 100 мм.

Генерация напряжения и тока в Fluke 6100B происходит с высокой точностью с разрешением до шести разрядов и погрешностью не более 0,005 % (50 миллионных долей). Настройка фазы доступна с разрешением в 1 миллиградус или 10 микрорадиан. Обеспечивается фазовая характеристика с точностью до 3 миллиградусов для Fluke 6100В и 2,3 миллиградуса для Fluke 6105А. В многофазных системах расхождение между фазами напряжений составляет не более 5 миллиградусов.

Основные блоки Fluke 6105A и Fluke 6100B обеспечивают автономный однофазный режим работы с одним напряжением и током на выходе. Использование вспомогательных блоков Fluke 6101B или Fluke 6106A с идентичной производительностью позволяет обеспечить многофазный режим работы. Единственным отличие дополнительных блоков является отсутствие дополнительных средств управления и дисплея. Основные эталоны можно также использовать в качестве дополнительных. Таким образом можно обеспечить до 4-х фаз, которые будут абсолютно независимы и электрически изолированы. Многофазные системы 6100B/6105A необходимо соединить между собой в четырехпроводную схему «Звезда». Симуляцию трехфазной трехпроводной треугольной схемы и техфазной четрехпроводной треугольной схемы можно добиться с помощью несложных настроек посредством пользовательского интерфейса.

Включение дополнительного модуля энергии добавляет к эталонам Fluke 6100B и Fluke 6105A компаратор. Это позволяет индивидуально настраивать все четыре входных канала относительно «константы измерителя». Эталонное значение при этом может быть установлено пользователем. Fluke 6105А обеспечивает невероятно высокую точность энергии. В случае эксплуатации Fluke 6100B можно также использовать внешние вторичные эталоны. Измеряемая энергия сравнивается с эталонным значением и для каждого тестируемого устройства отображается процент ошибки.

Использование дополнительного модуля тактирующего генератора (CLK) служит для подачи дополнительного опорного сигнала, который доступен на задней панели.

Устройство позволяет выдавать три вида эталонных сигналов. Опорный фазовый сигнал КМОП логики с передним фронтом, соответствующим пересечению линии повышения нуля и линии базового напряжения. Эталонный испытательный сигнал КМОП логики, синхронизированный с внутренней дискретизацией, используется для синхронизации дискретизаторов при калибровке системы. Эталонный выходной сигнал 10 МГц или 20 МГц (при наличии модуля CLK), совместимый с ТТЛ, подается генератором главных синхронизирующих импульсов.

Прибор работает под управлением операционной системы Microsoft Windows, чем обеспечивается широкий функционал. Пользователь может использовать органы управления, расположенные на лицевой панели, а также подключить клавиатуру и мышь к соответствующим разъемам. На большом ЖК-дисплее предоставляется информация обо всех заданных и регистрируемых параметрах, настройки и конфигурация. Также контролируется состояние четырех фаз и отображаются заданные параметры тока. Имеется возможность вывода частотной и временной области текущих типов сигналов для оценки эффекта настройки управляющих сигналов перед подачей их на выходные клеммы. Кроме устанавливаемых пользователем значений V, I и угла сдвига фаз на экране отображаются рассчитанные значения активной мощности (W), кажущейся мощности (VA), реактивной мощности (VAR) и коэффициента мощности (PF). Для удобства и упрощения работы пользователя внизу экрана расположены сенсорные кнопки с пошаговой инструкцией по управлению и сообщениях об ошибках.

Управление эталонами может осуществляться как местно, так и удаленно в соответствии со стандартами IEEE 488.1 и IEEE 488.2. При этом программирование процедур осуществляется с помощью языка команд для приборов с использованием ASCII – SCPI.

Большой спектр функций калибровки

6105A и 6100B применяются для широкого диапазона контрольно-измерительных приборов для оценки электроэнергии, включая:

вольтметры переменного тока;

амперметры переменного тока;

трансформаторы тока;

измерители фликкера;

измерители угла сдвига фаз;

измерители коэффициента мощности;

анализаторы мощности;

регистратор электроэнергии;

тестеры релейных преобразователей электроэнергии;

вольтамперметры;

измерители реактивной мощности;

трансформаторы напряжения;

ваттметры (для 3- или 4-проводных цепей);

счётчики электроэнергии

и другие.
