Обзор многодиапазонных источников питания серии АКИП-1156


Обзор многодиапазонных источников питания серии АКИП-1156



Обзор многодиапазонных источников питания серии АКИП-1156

В 2018 году АО «ПриСТ» представляет на рынке новую серию одноканальных программируемых источников питания постоянного тока АКИП-1156. Серия состоит из 72 моделей. Выходная мощность источников питания новой серии 5 кВт, 10 кВт и 15 кВт с автоматическим переключением рабочих диапазонов, что позволяет их использовать в автоматизированных испытательных системах, в которых требуется высокая производительность при доступной цене. Выходные характеристики источников питания АКИП-1156 позволяют автоматически поддерживать установленную максимальную мощность в широком диапазоне выходных значений тока и напряжения. Традиционные источники питания с фиксированными диапазонами выходного тока и напряжения (прямоугольная ВАХ), способны генерировать только одну комбинацию значений тока и напряжения при максимальной выходной мощности. Таким образом, всего один прибор серии АКИП-1156 может заменить сразу нескольких источников питания.

Ключевые особенности

  • Максимальная выходная мощность 5 кВт, 10 кВт или 15 кВт
  • Выходное напряжение до 1500 В, выходной ток до 540 А
  • Автоматическое переключение рабочих диапазонов позволяет заменять сразу нескольких источников питания
  • 4 варианта исполнения источников питания, 72 модели
  • Специальное исполнение для систем автоматического тестирования (АКИП-1156А, АКИП-1156АЕ) – без дисплея и органов управления для снижения стоимости системы
  • Установка внутреннего сопротивления источников питания (АКИП-1156, АКИП-1156А)
  • Высокая производительность при доступной цене
  • Возможность параллельного подключения до 10 источников питания для получения системы с выходной мощностью до 150 кВт
  • Встроенные функции измерения тока, напряжения и мощности
  • Высокая удельная мощность: до 15 кВт при высоте 3U
  • Защита от перегрузки по напряжению и току, защита от перегрева
  • Интерфейсы LAN (соответствие стандарту LXI), опциональные интерфейсы: RS-422/RS-485 + USB, GPIB

Варианты исполнения

Серия АКИП-1156 разделена на 4 группы источников, основные отличия между группами источников приведены в таблице ниже.

АКИП-1156 АКИП-1156Е АКИП-1156А АКИП-1156АЕ
Число моделей 18 18 18 18
Диагональ экрана 5″ 5″
Разрешение и тип экрана 800x480
Сенсорный
800x480
Сенсорный
Режимы CV, CC, CP CV, CC CV, CC, CP CV, CC
Установка внутреннего
сопротивления

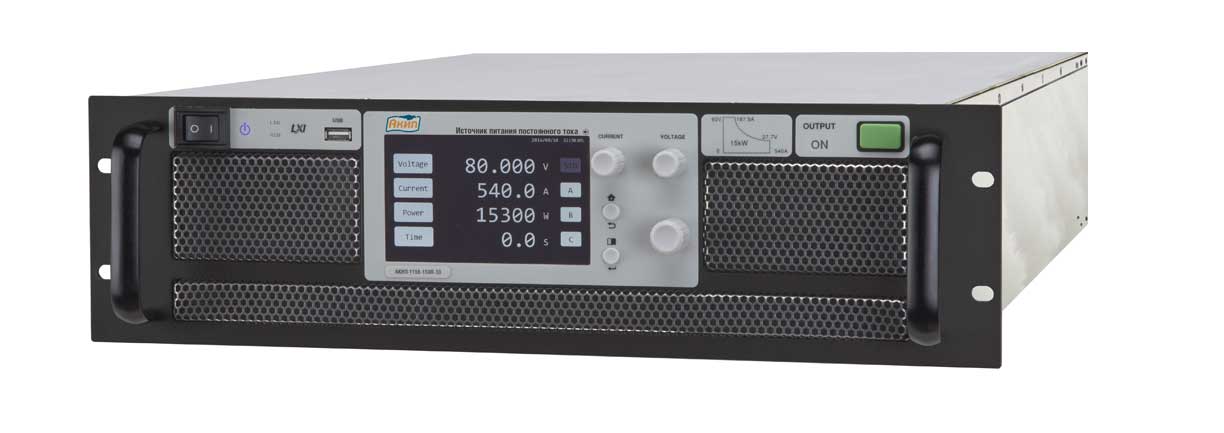

Рис. 2 Внешний вид источников АКИП-1156, АКИП-1156Е
(щелчок по изображению - увеличение)

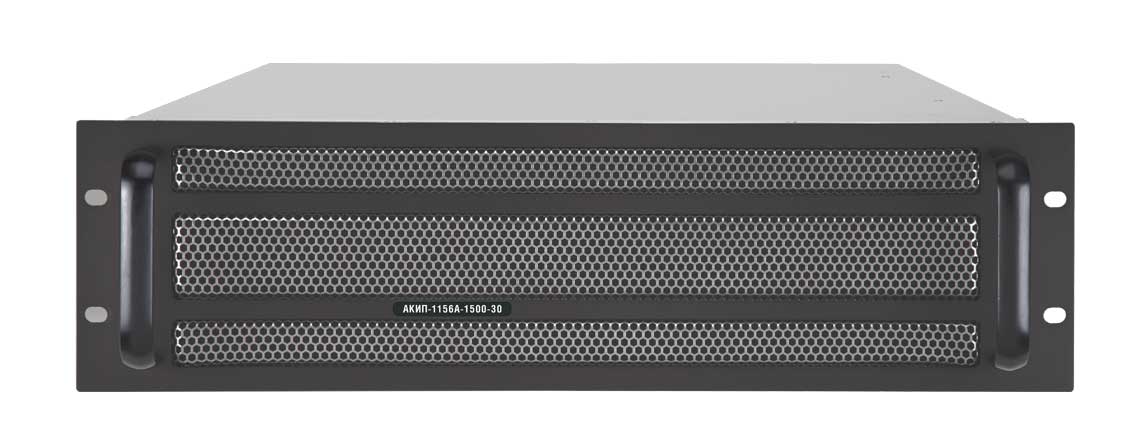

Рис. 3 Внешний вид источников АКИП-1156А, АКИП-1156АЕ
(щелчок по изображению - увеличение)

Основное отличие источников питания, это отсутствие экрана в моделях АКИП-1156А, АКИП-1156АЕ, а также возможность выбора режима CP и установки внутреннего сопротивления в моделях АКИП-1156 и АКИП-1156А. Модели АКИП-1156А, АКИП-1156АЕ управляются только через интерфейсы ДУ.

Программирование и возможности построения тестовых систем

Новая серия источников питания отличается высокими техническими характеристиками, функциональностью и надежностью. При изготовлении новых серий использованы высококачественные компоненты, передовая схемотехника. Предусмотрена возможность программирования и мониторинга через опциональный аналогового разъем. Имеется внутренняя память на 3 ячейки, при управлении с передней панели (запись/вызов профилей настроек). Для подключения к ПК, по умолчанию, предусмотрен интерфейс LAN. Так же предусмотрены опциональные интерфейсы: RS-422/RS-485 + USB, GPIB. При работе с ПК пользователь может создавать собственные пошаговые последовательности работы источника (выбор режима работы, ток, напряжение), максимальная длинна последовательности 500 шагов. Для сохранения последовательностей предусмотрено 16 ячеек памяти. Комбинирование ячеек памяти при воспроизведении последовательности, позволяет получить на выходе тест длительностью 8000 шагов.

Источник питания серии АКИП-1156 могут быть установлены в 19” стойку, высота корпуса 3U. Благодаря фронтальному и тыловому расположению вентиляционных отверстий (на лицевой и задней панели) доступно «плотное» расположение источники друг над другом при котором не затрудняется их охлаждение. На всех этапах проектирования, производства и испытаний изготовителем осуществляется жесткий контроль качества и исправности узлов и составных блоков ИП.

Источники АКИП-1156 имеют нелинейную вольтамперную характеристику (ВАХ), что дает возможность плавного регулирования выходного тока и напряжения при сохранении максимальной выходной мощности. Нелинейная ВАХ, новой серии источников питания, существенно увеличивает допустимую область рабочих напряжений и токов.

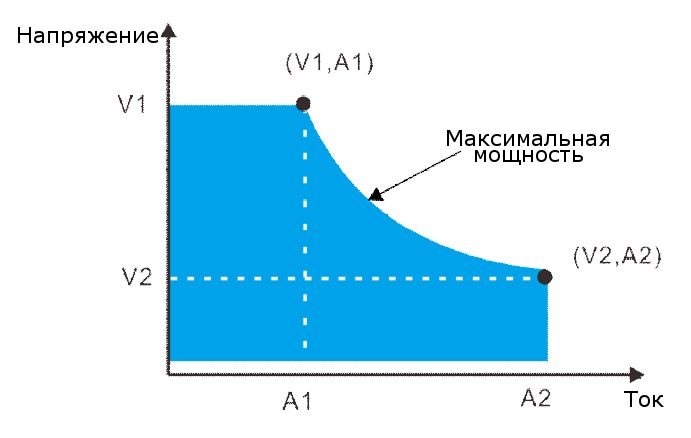

Рис. 3 Вольтамперная характеристика
(щелчок по изображению - увеличение)

В моделях АКИП-1156 и АКИП-1156А, имеется возможность установки пользователем требуемого значения внутреннего сопротивления источника в пределах допустимых значений. Когда значение внутреннего сопротивления задано - оно фактически может рассматриваться как дополнительное последовательное сопротивление в точке выходного терминала положительной полярности («+» клемма ИП). Это позволяет источнику питания эмулировать присутствие в цепи нагрузки таких источников электропитания, которые имеют внутреннее сопротивление как у свинцово-кислотных аккумуляторов.

Все модели источников питания серии АКИП-1156 могут быть объединены параллельно, по схеме «Ведущий/ Ведомый», для увеличения тока и выходной мощности. Допускается объединение до 10 источников питания, максимальная мощность составит 150 кВт, а максимальный ток до 5400 А, в зависимости от модели источника.

Источники подключаются к трехфазной сети питания ~180...460 В, частота 47...63 Гц, что обеспечивает их использование в широком диапазоне переменного напряжения, в том числе в условиях нестабильной питающей сети.

Сравнение с конкурентами

Ближайшим аналогом серии источников питания АКИП-1156 является серия N8900 производства Keysight Technologies. В сравнении с N8900 АКИП-1156 обладает рядом преимуществ.

  • Более широкий диапазон по току
  • Встроенный измеритель мощности
  • Возможность установки внутреннего сопротивления источников питания
  • Возможность построения более мощной системы при параллельном объединении источников питания до 150 кВт против 100 кВт у N8900
  • Серия АКИП-1156 обеспечивает большую гибкость при подборе оборудования, поскольку имеет в своем составе больше моделей
  • Благодаря тому, что в составе серии АКИП-1156 есть бюджетные линейки (АКИП-1156Е, АКИП-1156АЕ), а также линейки для ATE-систем (АКИП-1156А, АКИП-1156АЕ) – стоимость высокопроизводительных тестовых систем на основе АКИП-1156 будет существенно ниже, чем на базе серии N8900.


Автор:  Коллектив АО «ПриСТ»
Дата публикации:  15.01.2018
