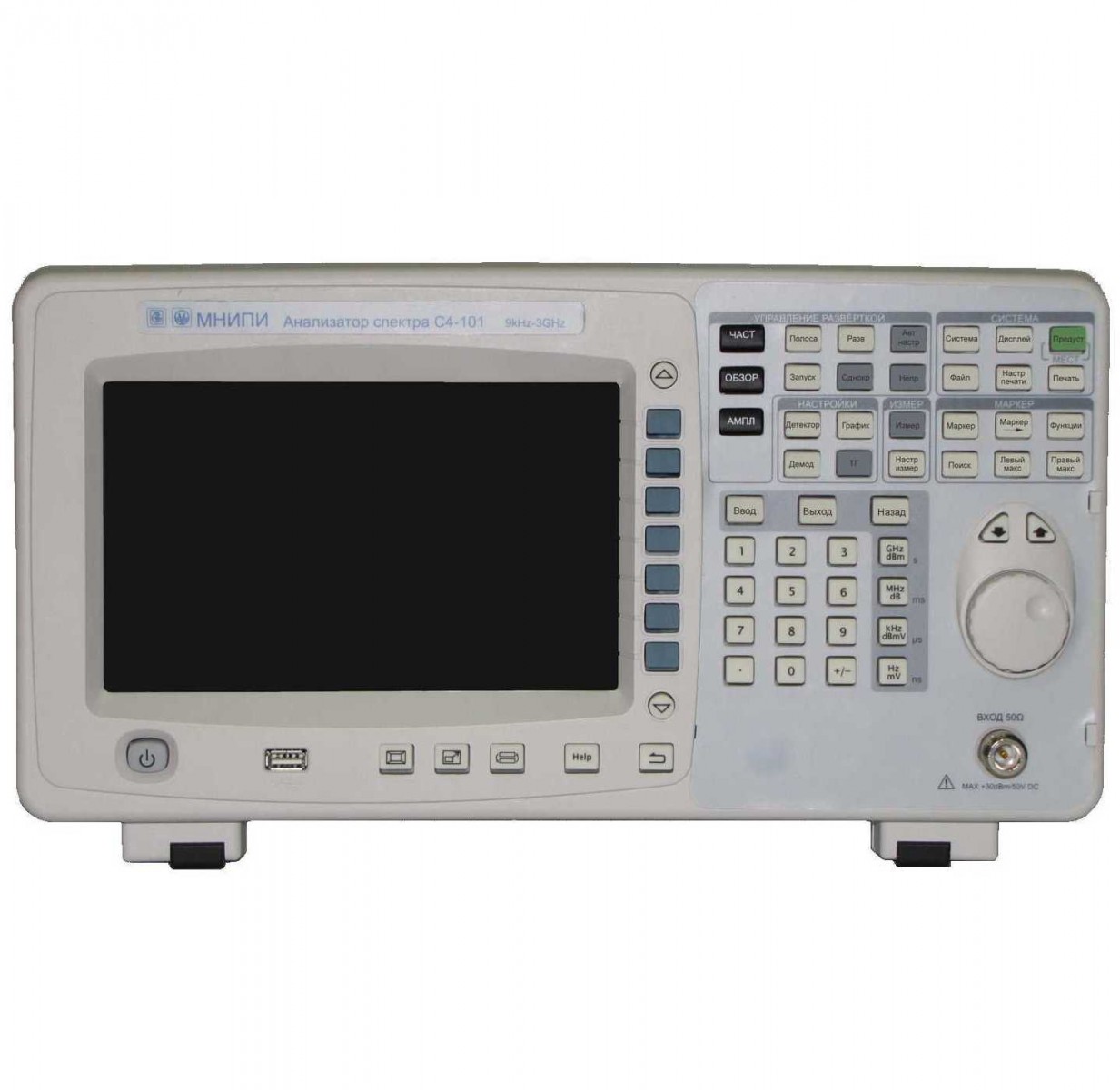

Анализатор спектра С4-101

Прибор предназначен для исследования, испытания и эксплуатационного контроля СВЧ-изделий; исследования и отображения на экране спектров периодических сигналов, измерения частоты, уровней напряжения, мощности сигналов, частоты и мощности спектральных составляющих сигналов, нелинейных искажений, параметров модуляции сигналов и фазовых шумов.

Область применения анализатора: диагностика аппаратуры операторов сотовой связи, каналов телевидения и радиовещания автоматики, вычислительной техники и связи; постановка учебных процессов; проведение экспериментов.

Основные технические характеристики

Диапазон рабочих частот контролируемых сигналов от 9·кГц до 3·ГГц

В анализаторе устанавливается нулевая полоса и полоса обзора в диапазоне от 100 Гц до 3 ГГц

Пределы допускаемой погрешности установки полосы обзора ±1 %

Диапазон разверток устанавливается от 10 мс до 3000 с во всех режимах, кроме нулевой полосы обзора, и от 20 мкс до 3000 с в режиме нулевой полосы обзора

Полоса пропускания ФПЧ по уровню минус 3 дБ выбирается в диапазоне от 100 Гц до 1 МГц с шагом 1, 3, 10

Коэффициент прямоугольности ФПЧ по уровню минус 60 дБ/минус 3 дБ не более 5:1

Диапазон установки опорных уровней от плюс 30 дБм до минус 100 дБм. Шаг установки 1 дБ

Пределы допускаемой основной погрешности установки опорного уровня ±1 дБ

Пределы неравномерности амплитудно-частотной характеристики (АЧХ) анализатора в диапазоне частот от 100 кГц до 3 ГГц ±1 дБ

Максимально допустимая входная мощность 30 дБм (1 Вт)

Пределы допускаемой основной погрешности измерения уровня сигнала из-за нелинейности логарифмической шкалы ±1 дБ

Пределы допускаемой основной погрешности измерения уровня сигнала из-за переключения входного аттенюатора ±1 дБ

Пределы погрешности измерения уровня сигнала, обусловленной переключением фильтров, ±0,2 дБ относительно фильтра 1 кГц

Средний уровень собственных шумов при полосе пропускания ФПЧ 100 Гц, полосе видеофильтра 10 Гц и входном аттенюаторе 0 дБ:

- в диапазоне от 100 кГц до 20 МГц минус 75 дБм

- в диапазоне от 20 МГц до 1,5 ГГц минус 110 дБм

- в диапазоне от 1,5 до 3 ГГц минус 105 дБм

Входное сопротивление анализатора 50 Ом

Коэффициент стоячей волны по напряжению (КСВН) входа при входном аттенюаторе больше 10 дБ, не более:

- 1,5 в диапазоне частот от 10 МГц до 2,5 ГГц

- 1,8 в диапазоне частот от 2,5 ГГц до 3 ГГц

Размер экрана по диагонали 21,5 см

Разрешение экрана 800х480

Интерфейс USB

Габаритные размеры – 398х220х150 мм

Масса не более 6,5 кг
