Анализатор спектра портативный АКИП-4216

Анализ спектра в реальном времени

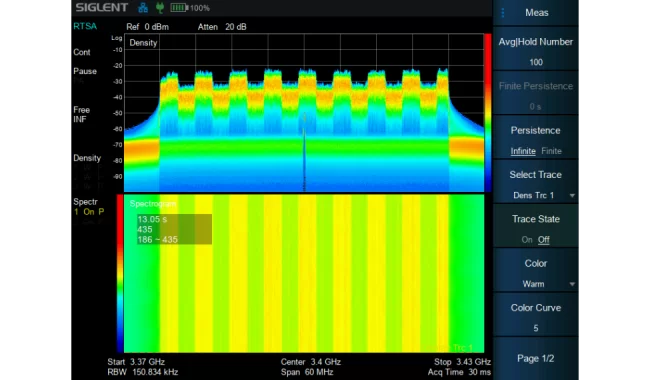

С реальной полосой анализа 110 МГц и скоростью обработки до 300 000 БПФ/с АКИП-4216 способен фиксировать кратковременные сигналы длительностью всего 3,51 мкс при вероятности перехвата (POI) 100%. Расширенные инструменты — синхронизация по частотной маске (FMT), отображение плотности, 3D-спектр, спектрограмма и зависимость мощности от времени (PvT) — обеспечивают многомерный анализ сложных сигналов, что особенно эффективно для поиска помех и мониторинга спектра в динамичных условиях сетей 5G.

Тестирование кабелей и антенн

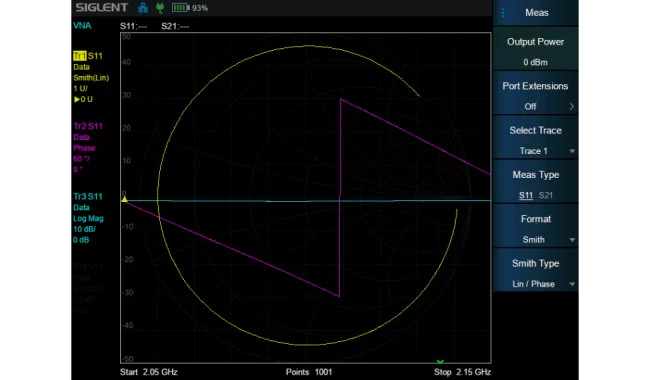

Неисправности компонентов снижают эффективность работы базовой станции, приводя к ухудшению покрытия и ослаблению сигнала. АКИП-4216 упрощает техническое обслуживание за счёт быстрого выполнения измерений в одном порте: потери в кабеле, коэффициент стоячей волны (КСВ), затухание отражённого и проходного сигнала, а также определение расстояния до места повреждения. Дополнительная опция позволяет расширить функциональность до векторного анализатора цепей с двумя портами, поддерживая измерения S11/S21, отображение диаграмм Смита и обеспечивая высокий динамический диапазон — до 114 дБ — для точного анализа амплитудно-фазовых характеристик.

Анализ импульсных профилей

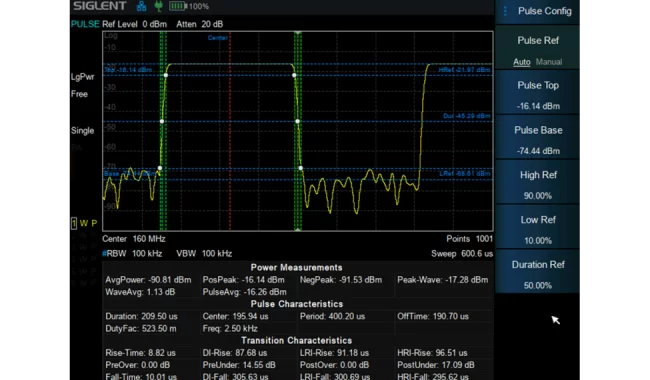

Функция анализа импульсов обеспечивает оценку мощности, фронтов переключения и характеристик сигнала с помощью 10001 измерительных точек и нескольких режимов детектирования: пиковый (положительный/отрицательный), выборочный, средний и классический. Это позволяет проводить строгую верификацию производительности радиочастотных устройств в реальных условиях эксплуатации, выявляя даже кратковременные аномалии и искажения формы импульса.

Захват IQ-данных

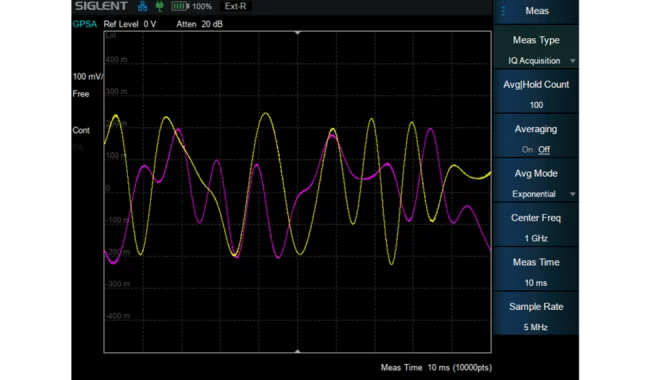

Анализатор сигналов и спектра с функцией захвата IQ-данных является распространённым инструментом для сбора сигналов. Оснащённый 1 ГБ ОЗУ, частотой дискретизации 300 МГц и полосой анализа до 110 МГц, АКИП-4216 сочетает высокие технические характеристики, расширенную функциональность и компактность, что делает его мощным решением для сбора данных в полевых условиях. Пользователи могут передавать и сохранять IQ-данные через USB или LAN-интерфейс для последующего анализа, что позволяет точно воссоздавать сигналы и детально визуализировать спектральные характеристики с исключительной чёткостью.

OTA-измерения LTE TDD/FDD

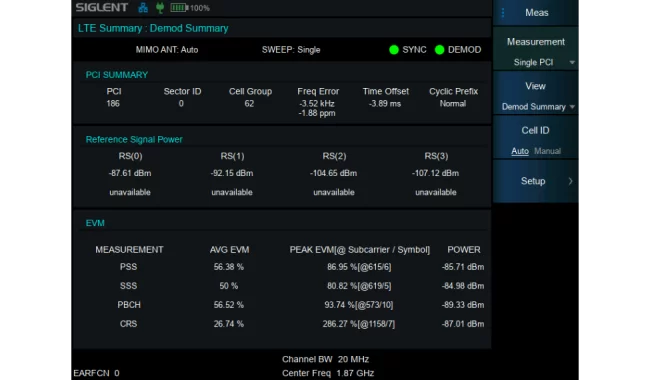

Функция OTA-тестирования LTE обеспечивает полный набор метрик демодуляции, включая идентификатор физической ячейки (PCI), идентификатор сектора, группу ячеек, частотную ошибку, временное смещение, статус синхронизации и уровни мощности (PSS/SSS/CRS/PBCH), а также измерения величины вектора ошибки (EVM) и отображение диаграмм созвездия. Анализируя качество сигнала, параметры канала и уровень помех в нескольких ячейках одновременно, технические специалисты могут разрабатывать целенаправленные стратегии для повышения эффективности сети и улучшения качества обслуживания абонентов.

OTA-измерения 5G NR

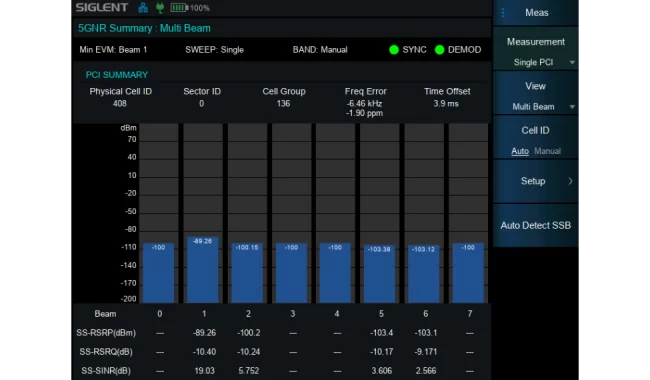

При развертывании базовых станций 5G операторы требуют точной проверки качества сети и характеристик сигналов. Режим OTA 5G NR в АКИП-4216 выполняет демодуляцию сигналов и извлекает ключевые параметры: частоту, идентификатор физической ячейки (PCI), индекс SSB, частотную ошибку и величину вектора ошибки (EVM) для компонента SSB — все данные визуализируются на диаграммах созвездия. Эта функция критически важна для оптимизации развертываний 5G в режиме Non-Standalone (NSA), обеспечивая бесперебойную координацию между сетями LTE и 5G.
