Генератор WW2074-1
Цена (с НДС): |
|
Стоимость поверки (с НДС): |
6 720 Р
|
Торговая марка: | Tabor |
Срок гарантии (лет): | 5 |
Госреестр СИ: | №35081-07 до 07.06.2022 г. |
Страна производитель: | ИЗРАИЛЬ |
Количество каналов | 4 |
Частотный диапазон ОТ | 0,1 мГц |
Частотный диапазон ДО | 80 МГц |
Опорный генератор (погрешность установки частоты) | ±1×10-6 |
Выходной уровень (минимум) | 10 мВ |
Выходной уровень (максимум) | 10 В |
Выходной импеданс (Ом) | 50 |
ЦАП (бит) | 16 |
Память (СПФ) | 2 МБ |
Виды модуляции | ФМн | BPSK | QPSK | PI/4 DQPSK | 8PSK | 16PSK | 16QAM | 64QAM | 25 |
ГКЧ | Да |
BURST Пакетный режим | Да |
Экран (см, разрешение) | ЖК | 8,9 см |
Особенности | Режим последовательного формирования произвольного сигнала из различных сегментов с возможностью циклического повторения сегмента | в последовательности. Стандартные формы – 10 видов. ПО ArbConnection для формирования сигнала произвольной формы. |
Интерфейс | USB | LAN | GPIB |
Принцип работы генератора основан на воспроизведении сигналов с помощью цифро- аналогового преобразователя (ЦАП) под управлением микропроцессора. Цифровые отсчёты с информацией о форме сигнала поступают из оперативной памяти прибора на ЦАП, который работает с переменной частотой дискретизации. Для формирования требуемой частоты выходного сигнала микропроцессор выбирает соответствующие значения частоты дискретизации и длины памяти с цифровыми отсчетами сигнала. Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем. В режиме генерирования сигналов произвольной формы настройку частоты дискретизации и длины памяти с цифровыми отсчетами сигнала производит пользователь, при этом доступна возможность управления памятью: деление ее на сегменты и формирование последовательностей сегментов с произвольным числом повторов. Дополнительный выход синхронизации позволяет получить сигнал, синфазный с основным сигналом, и с регулируемой задержкой между ними.
Двухканальные и четырехканальные модели генераторов генерируют синфазные сигналы по двум и соответственно двум парам каналов, что позволяет использовать их в качестве источников для векторной модуляции.
Генераторы обеспечивают генерацию в режимах: непрерывном, с синхрозапуском (по внешнему сигналу, команде дистанционного управления или ручному запуску) и смешанном; а также поддерживают мультигенераторную синхронизацию для создания многоканальных систем.
В память генератора заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный, генератор парных импульсов и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы импульсной, амплитудной, частотной и фазовой модуляций (внутренней и внешней), частотной, фазовой и амплитудной манипуляций, режим качания частоты, режим векторной модуляции. Режим формирования сигналов произвольной формы, произвольных видов модуляции, управление памятью для создания последовательностей сегментов осуществляется с помощью специального программного обеспечения через внешний компьютер.

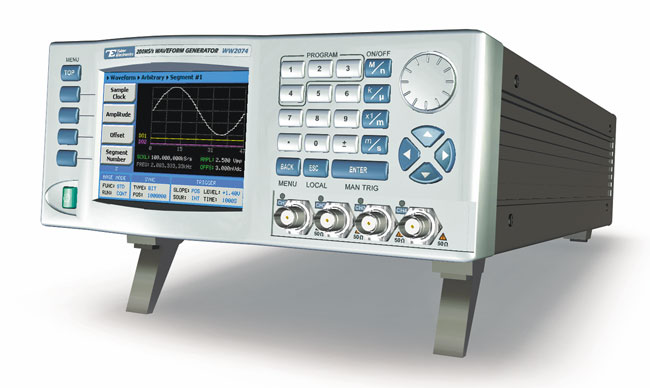

Генератор выполнен в корпусе настольного исполнения. На передней панели генератора расположены:
- табло для отображения режимов работы и значений параметров воспроизводимых сигналов;
- ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров;
- разъемы основных выходов прибора для выдачи различных видов сигналов и разъем выхода синхронизации;
На задней панели генератора расположены:
- разъем сетевого питания;
- интерфейсы дистанционного управления КОП, USB и LAN;
- разъемы выхода внутреннего опорного генератора и входа внешней опорной частоты;
- специальные разъемы для мультигенераторной синхронизации;
- разъем внешней синхронизации и встроенного частотомера.
Модели генераторов различаются диапазоном частот дискретизации, разрядностью ЦАП и количеством каналов. Кроме этого, модели WW2571A, WW2572A имеют 16- канальный параллельный логический выход для формирования цифровых последовательностей, модели WW1281A, WW1282 – выход для формирования цифровых потоков последовательных данных.
Генераторы применяются в лабораторных условиях при исследованиях, настройке и испытаниях систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении, машиностроении, геофизике, биофизике.
