Источник питания АКИП-1189-20-350-3500

Программируемый источник постоянного тока АКИП-1189 мощностью от 500 Вт до 10 кВт

Серия АКИП-1189 представляет собой программируемые источники постоянного тока с широким диапазоном регулирования выходных параметров, выполненный в стандартном корпусе для монтажа в 19-дюймовую стойку. Прибор отличается высокой производительностью, компактностью и высокой удельной мощностью. Это делает серию АКИП-1189 универсальным решением для широкого спектра испытаний. Конструкция источника обеспечивает удобство эксплуатации как при настольном использовании, так и при интеграции в автоматизированные измерительные комплексы, значительно экономя полезное пространство.

АКИП-1189 поддерживает высокоскоростной динамический отклик, точное регулирование выходных параметров и многофункциональные режимы тестирования, что позволяет эффективно использовать его в различных прикладных сценариях.

Ключевые особенности

• Точность установки напряжения: 0,03 % + 0,02 % от предела измерения (F.S.)
• Широкий диапазон выходных параметров: один прибор заменяет несколько источников с фиксированными характеристиками
• Регулируемая скорость нарастания/спада напряжения и тока под требования конкретного приложения
• Режимы приоритета по напряжению (CV) и по току (CC)
• Цветной ЖК-дисплей большого формата для наглядного отображения параметров тестирования
• Поддержка специализированных тестовых режимов: последовательное (SEQ) тестирование, эмуляция заряда аккумуляторов, моделирование внутреннего сопротивления и др.
• Поддержка промышленных протоколов обмена: Modbus-RTU, SCPI, CANopen
• Эмуляция автомобильных переходных процессов
• Быстрый динамический отклик: время нарастания и спада напряжения ≤10 мс
• Точность установки тока: 0,1 % + 0,1 % от предела измерения (F.S.)
• Стандартный 19-дюймовый форм-фактор: подходит как для автономной работы, так и для интеграции в стендовые решения
• Интерфейсы дистанционного управления: LAN, RS232, RS485, CAN
• Аналоговое программирование (опционально)

Области применения

• Разработка и верификация электронных изделий, производственные испытания
• Системы автоматизированного тестирования (АТС)
• Автомобильная электроника
• Авиационно-космическая и оборонная промышленность
• Испытания DC/DC-преобразователей
• Полупроводниковые силовые приборы
• Соединители и жгуты проводов
• Робототехнические комплексы
• Водородная энергетика
• Сверхпроводимость

Функции и преимущества

Компактность и высокая удельная мощность — экономия пространства и средств

Источники серии АКИП-1189 реализованы на основе системного подхода к тепловому проектированию: оптимизирован подбор компонентов, топология силовой части и схема отвода тепла. В корпусе высотой 1U и шириной ½ стандартной 19-дюймовой стойки размещена мощность до 2500 Вт. Благодаря расширенному диапазону выходных параметров (напряжение до 20 В, ток до 275 А) один прибор заменяет несколько узкоспециализированных, что снижает как капитальные затраты, так и занимаемое место в лаборатории или производственном стенде.

Низкий уровень пульсаций и шумов на выходе

Пульсации — критически важный параметр для источников постоянного тока. На основе многолетнего опыта в разработке источников питания  применены передовые методы проектирования импульсных преобразователей и тщательно подобраны компоненты. В результате достигнуто не только улучшение динамических характеристик, но и значительное снижение выходных пульсаций и шумов, что обеспечивает исключительно высокое качество электропитания.

Режимы приоритета по напряжению и току (CV/CC Priority)

АКИП-1189 позволяет задавать приоритет контура регулирования — по напряжению или по току. Это даёт возможность подобрать оптимальный режим тестирования для конкретного УПТ и избежать повреждений при включении.

• Режим приоритета по напряжению рекомендуется при питании чувствительных низковольтных компонентов (например, ядер процессоров или FPGA), где критично минимизировать перенапряжения при включении. В этом режиме обеспечивается плавный и быстрый выход на заданное напряжение.
• Режим приоритета по току предпочтителен при работе с низкоомной нагрузкой (например, при заряде аккумуляторов) или когда необходимо ограничить броски тока. В этом случае ток нарастает плавно и контролируемо.

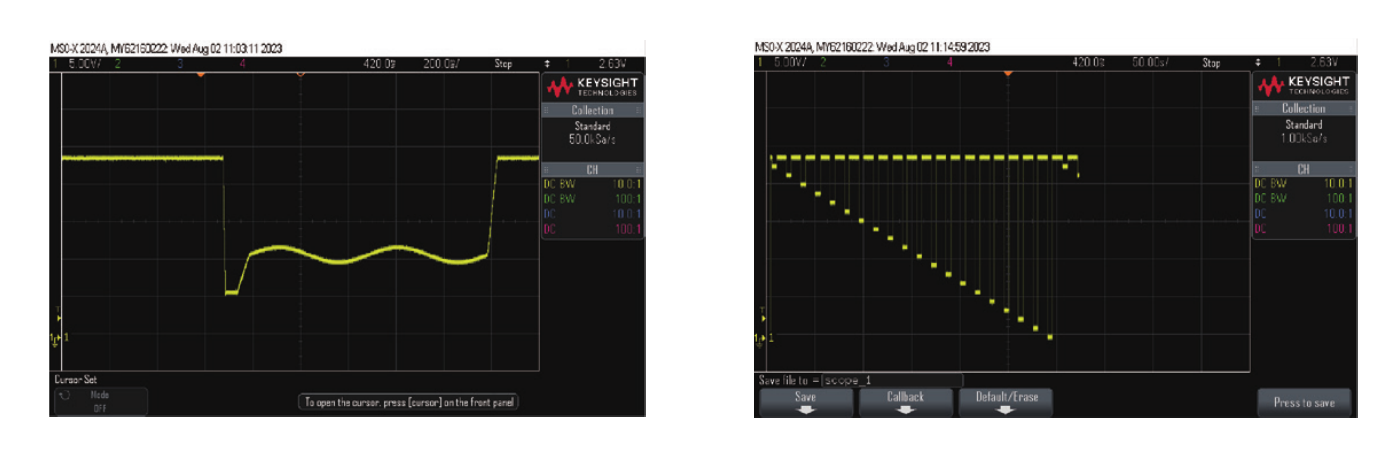

Эмуляция автомобильных переходных процессов для тестирования электроники

С ростом сложности автомобильной электроники производители автомобилей всё чаще предъявляют жёсткие требования к устойчивости компонентов к переходным процессам в бортовой сети. Для этих целей в источниках серии АКИП-1189 реализована встроенная функция эмуляции автомобильных форм сигналов в соответствии с международными стандартами ISO 16750-2, LV124 и др.:

• Форма сигнала запуска двигателя (cranking)
• Кратковременное проседание напряжения
• Импульс нагрузочного сброса (load dump)
• Циклы сброса/восстановления напряжения и др.

Эта функциональность позволяет всесторонне проверять электрическую стойкость бортовых электронных модулей в условиях, имитирующих реальные эксплуатационные сценарии.
