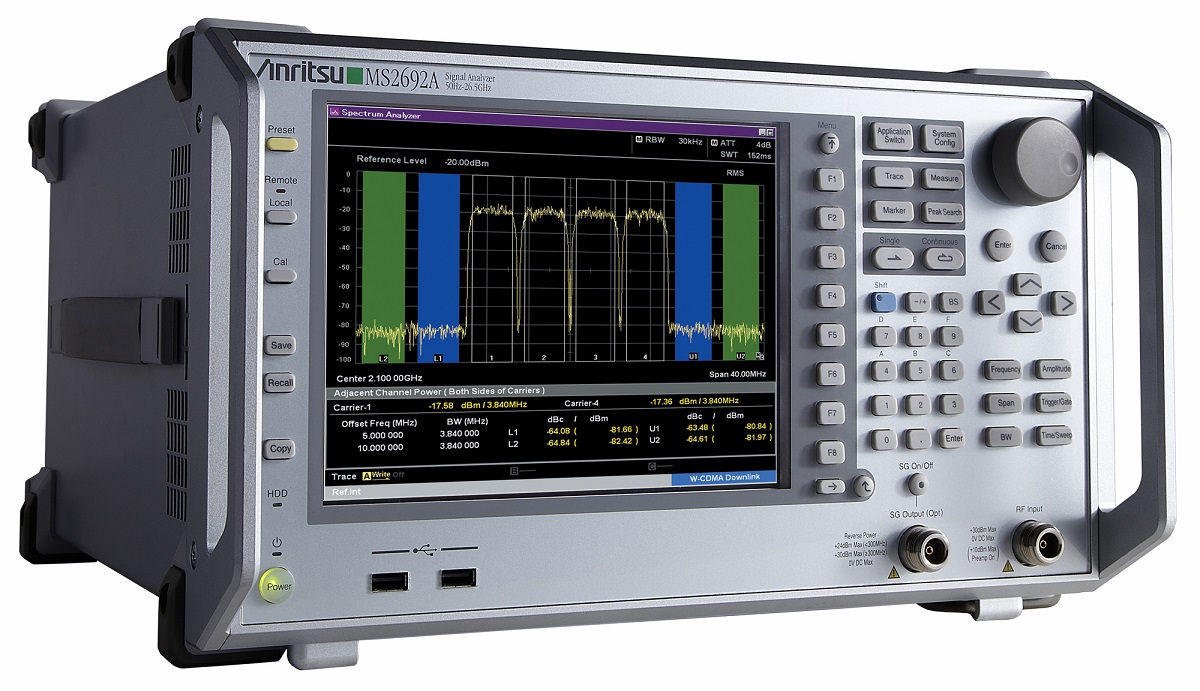

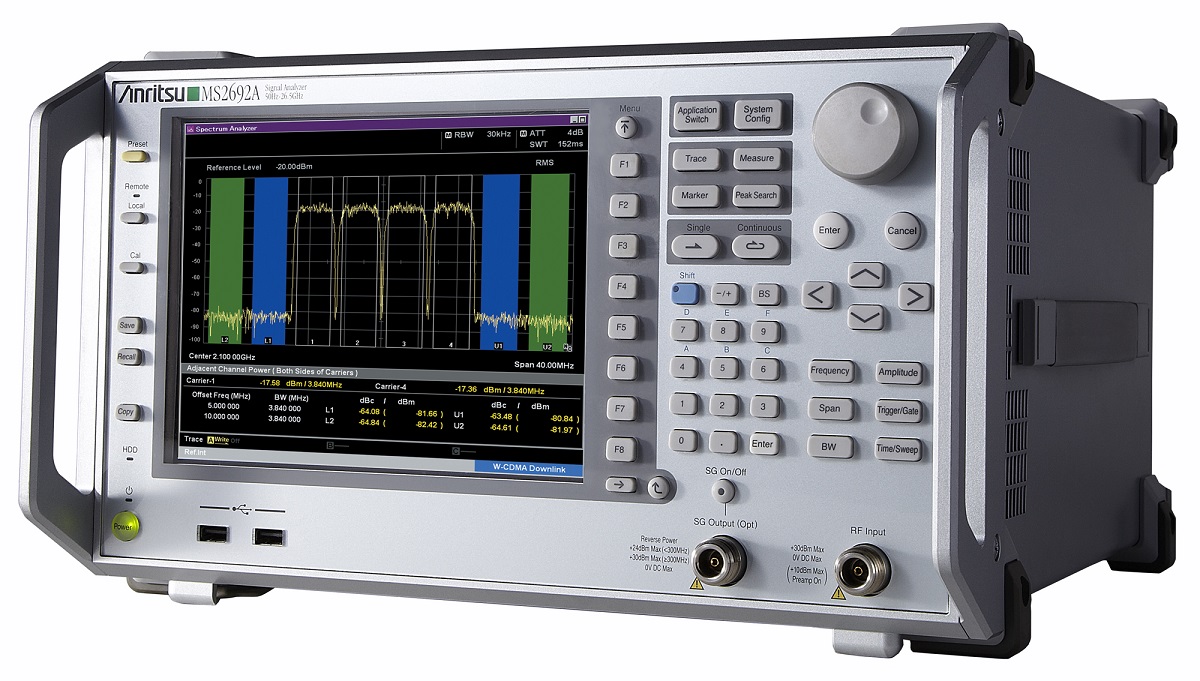

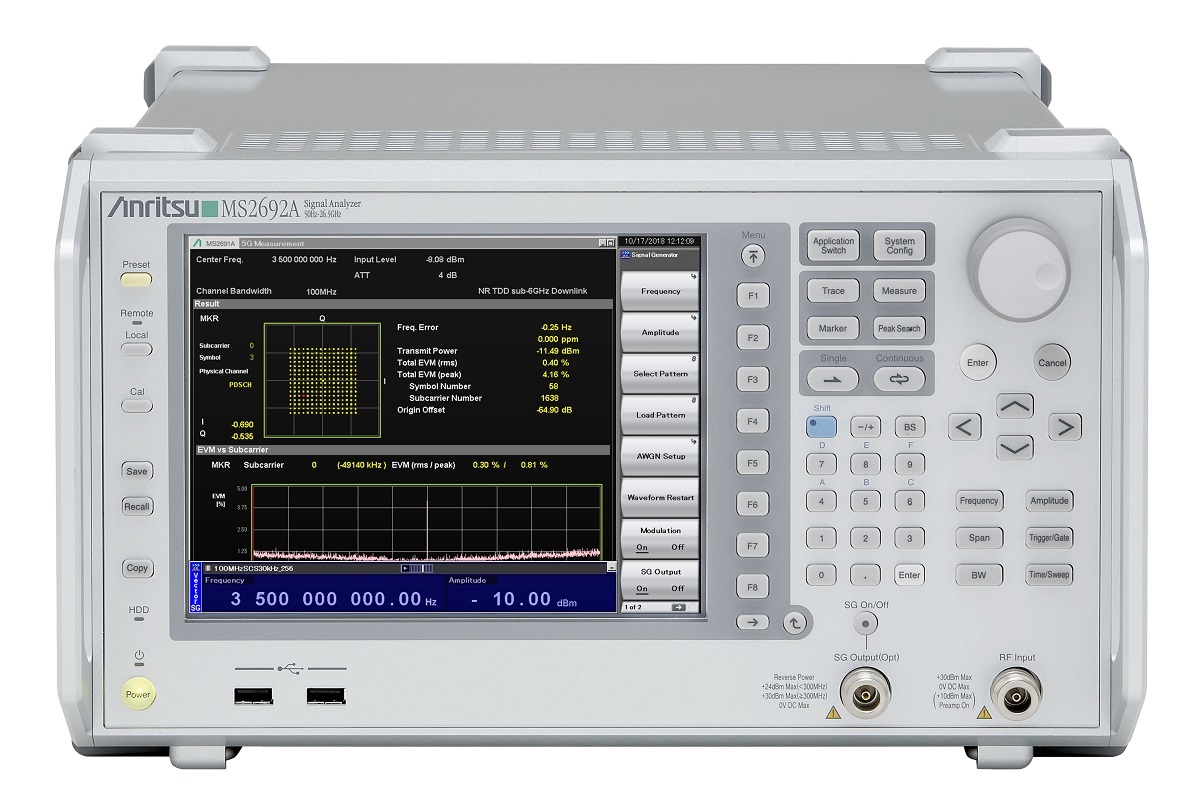

Анализатор спектра MS2692A

Анализатор сигналов MS2692A обладает отличными показателями общего уровня точности, широким динамическим диапазоном и рабочими характеристиками, присущими современному анализатору спектра. Простота в использовании и встроенные функции позволяют выполнять тестирования передачи данных. Прибор не только позволяет захватывать широкополосные сигналы, но, благодаря технологии БПФ, поддерживает многофункциональный анализ сигналов как во временной, так и в частотной области. Кроме того, встроенный генератор сигналов позволяет выводить как немодулированные (CW), так и модулированные сигналы для использования в качестве опорного сигнала.

Диапазон частот анализатора спектра 50 Гц - 26,5 ГГц

Разрешение установки частоты 1 Гц

Полоса пропускания 1 Гц - 10 МГц (шаг 1-3), 5 кГц, 50 кГц, 5 МГц, 10 МГц, 20 МГц, 31,25 МГц

Стабильность опорного генератора 1х10-7/год (1х10-10/мес опция MS2690A-001)

Полоса анализа сигналов 1 кГц - 25 МГц (шаг 1-2,5-5); 31,25 МГц;

с опцией MS2690A-077 50 МГц, 62,5 МГц;

с опциями MS2690A-077 и MS2690A-078 100 МГц и 125 МГц

Средний уровень собств. шумов -152,5 дБм/Гц на частоте 2 ГГц (-163,5 дБм/Гц опция MS2690A-068)

Фазовый шум при отстройке 1 МГц, на частоте 2 ГГц -137 дБн/Гц

Аттенюатор 0-60 дБ/ шаг 2 дБ

Время развёртки 1 мкс - 1000 с (полоса обзора 0 Гц)

Демодулятор с поддержкой стандартов: Mobile WiMAX, W-CDMA/HSPA, W-CDMA BS, GSM/EDGE, EDGE Evolution, TD-SCDMA, LTE, LTE TDD, LTE-Advanced FDD, CDMA2000, EV-DO, WLAN, Bluetooth (опции)

Измерения коэффициента шума (опция MS2690A-017) c помощью генератора шума

Встроенный векторный генератор сигналов

Погрешность уровня: ±0,5 дБ (тип.)

Функция измерения BER, внутренний генератор АБГШ

Вес 13,5 кг
