| Частотный диапазон | 9 кГц - 20 ГГц |
| Полоса пропускания (RBW) | 1 Гц - 20 МГц |
| Полоса обзора | нулевая, 10 Гц-20 ГГц |
| Гармонические искажения | -70 дБн |
| Уровень собственных шумов | -161 дБм |
| Фазовый шум | -129 дБн/Гц |
| Максимальный измеряемый уровень | +30 дБм |
| Экран | Сенсорный емкостной, TFT, 25,65 см |
| Особенности | Многофункциональный, портативный анализатор сигналов – анализатор спектра, анализатор помех/Интерференций (опция), анализатор спектра реального времени (опция), анализатор модулированных сигналов (опция), измеритель мощности (опция), измеритель напряженности поля (опция), режим анализатора местоположения (опция). Опциональная поддержка GPS карт окружающей местности в внутри помещений, для привязки измерений к местности. Опциональная функция временного стробирования - используется для обнаружения помех сигналов разделенных во времени. Встроенный предусилитель. Встроенная аккумуляторная батарея, до 4-х часов работы. Поддержка карт памяти формата Micro SD. Слот SIM для опционального анализа сетей 4G (LTE). |
| Интерфейс | LAN, USB, опция - WiFi |
| Опорный генератор | ±3×10-7 |
Серия: АКИП-4219
Портативные анализаторы сигналов и спектра АКИП-4219
Обзор серии
Анализатор спектра АКИП-4219 - это новое поколение высокопроизводительных портативных анализаторов спектра с диапазоном измерения частоты от 9 кГц до 54 ГГц, которые предназначены для установки и ввода в эксплуатацию оборудования беспроводной связи в полевых условиях, технического обслуживания, обнаружения помех и т.д.
Анализатор спектра АКИП-4219 имеет множество функциональных режимов, таких как анализ помех в реальном времени, сканирование каналов, измерение напряженности поля, измерение пиковой мощности, анализ аналоговой модуляции сигналов AM/FM/PM, а также функции определения мощности канала, занимаемой полосы пропускания, мощности смежного канала, отношения несущей к шуму, гармонических искажений, помех, маски излучения, покрытие карты в помещении и на улице, другие интеллектуальные измерения.
Анализатор спектра поддерживает интерфейсы LAN, USB, карты Micro SD, беспроводную связь Wi-Fi. Прибор оснащен 10,1-дюймовым емкостным сенсорным экраном, который поддерживает перетаскивание маркеров, перетаскивание и масштабирование параметров частоты и амплитуды и т.д. Прибор может применяться для мобильной связи, спутниковой связи, обнаружения радаров, отладки на месте, для установки и обслуживания электронного оборудования, пеленгации источников помех и позиционирования на карте, тестирования переходных изменяющихся во времени сигналов и т.д.
Основные характеристики
Диапазон частот: от 9 кГц до 54 ГГц, нижняя частота может быть опционально расширена до 5 кГц, стандартный полнодиапазонный предусилитель
РЧ характеристики:
DANL: ≤
165 дБм/Гц (2 МГц ~ 2 ГГц, предварительный усилитель включен, тип. для моделей до 20 ГГц
163 дБм/Гц ( 2МГц ~ 2 ГГц , предварительный усилитель включен, тип. для моделей 26,5 / 44 / 54 ГГц
Фазовый шум SSB:
113 дБс/Гц@100кГц смещение@1ГГц несущая
108 дБс/Гц@100кГц смещение@10ГГц несущая
Интермодуляционные искажения третьего порядка: +16 дБм@900 МГц
Общая погрешность измерений уровня: 1,0 дБ
Диапазон частот: от 9 кГц до 54 ГГц, нижняя частота может быть опционально расширена до 5 кГц, стандартный полнодиапазонный предусилитель
РЧ характеристики:
DANL: ≤
165 дБм/Гц (2 МГц ~ 2 ГГц, предварительный усилитель включен, тип. для моделей до 20 ГГц
163 дБм/Гц ( 2МГц ~ 2 ГГц , предварительный усилитель включен, тип. для моделей 26,5 / 44 / 54 ГГц
Фазовый шум SSB:
113 дБс/Гц@100кГц смещение@1ГГц несущая
108 дБс/Гц@100кГц смещение@10ГГц несущая
Интермодуляционные искажения третьего порядка: +16 дБм@900 МГц
Общая погрешность измерений уровня: 1,0 дБ
Скорость развертки
Время развертки < 33 мс (диапазон 20 ГГц, RBW 3 МГц)
Время развертки < 4 с (диапазон 1 ГГц, RBW 1 кГц, режим развертки Fast FFT)
Время развертки < 33 мс (диапазон 20 ГГц, RBW 3 МГц)
Время развертки < 4 с (диапазон 1 ГГц, RBW 1 кГц, режим развертки Fast FFT)
Разнообразные измерительные функции
Анализатор спектра, анализатор помех (спектрограмма, RSSI), сканер каналов, измерение напряженности поля, измерение мощности, анализатор модуляций AM FM PM, анализатор местоположения, анализатор спектра в реальном времени (с поддержкой отображения DPX и спектрограммы), анализ демодуляции 2G/4G/5G, IQ-анализатор и т.д.
Анализатор спектра, анализатор помех (спектрограмма, RSSI), сканер каналов, измерение напряженности поля, измерение мощности, анализатор модуляций AM FM PM, анализатор местоположения, анализатор спектра в реальном времени (с поддержкой отображения DPX и спектрограммы), анализ демодуляции 2G/4G/5G, IQ-анализатор и т.д.
Различные интеллектуальные функции измерения
Мощность канала, занятая полоса пропускания, мощность смежного канала, маска излучения спектра, отношение несущей к шуму, гармоническое искажение, маска излучения помех, покрытие карты в помещении и на улице и т.д. Поддержка GPS/Beidou позиционирования.
Мощность канала, занятая полоса пропускания, мощность смежного канала, маска излучения спектра, отношение несущей к шуму, гармоническое искажение, маска излучения помех, покрытие карты в помещении и на улице и т.д. Поддержка GPS/Beidou позиционирования.
Удобство использования
Вход и выход опорного сигнала 10 МГц, антенна GPS/Beidou, выход ПЧ, интерфейсы: Wi-Fi, LAN, USB, MicroSD
10,1-дюймовый емкостной сенсорный экран с 6 независимыми маркерами, поддержка перетаскивания маркеров, функции перетаскивания и масштабирования параметров частоты/амплитуды, поддержка отслеживания сигнала и отслеживания пиков, 3 трассы отображения, 6 методов обнаружения.
Рабочая температура -20 ℃ ~ 55 ℃.
Вход и выход опорного сигнала 10 МГц, антенна GPS/Beidou, выход ПЧ, интерфейсы: Wi-Fi, LAN, USB, MicroSD
10,1-дюймовый емкостной сенсорный экран с 6 независимыми маркерами, поддержка перетаскивания маркеров, функции перетаскивания и масштабирования параметров частоты/амплитуды, поддержка отслеживания сигнала и отслеживания пиков, 3 трассы отображения, 6 методов обнаружения.
Рабочая температура -20 ℃ ~ 55 ℃.
Небольшой вес, весь прибор, включая батарею, весит около 3,5 кг ~ 3,8 кг.
Встроенная литий-ионная батарея большой емкости, типичное время работы до 3~4 часов.
Можно настроить несколько типов дополнительных аксессуаров для полевых испытаний: USB датчики мощности CW, USB датчики пиковой мощности, антенны, электронные компасы, датчики ближнего поля EMI, автомобильные зарядные устройства и т.д.
Можно настроить несколько типов дополнительных аксессуаров для полевых испытаний: USB датчики мощности CW, USB датчики пиковой мощности, антенны, электронные компасы, датчики ближнего поля EMI, автомобильные зарядные устройства и т.д.
|

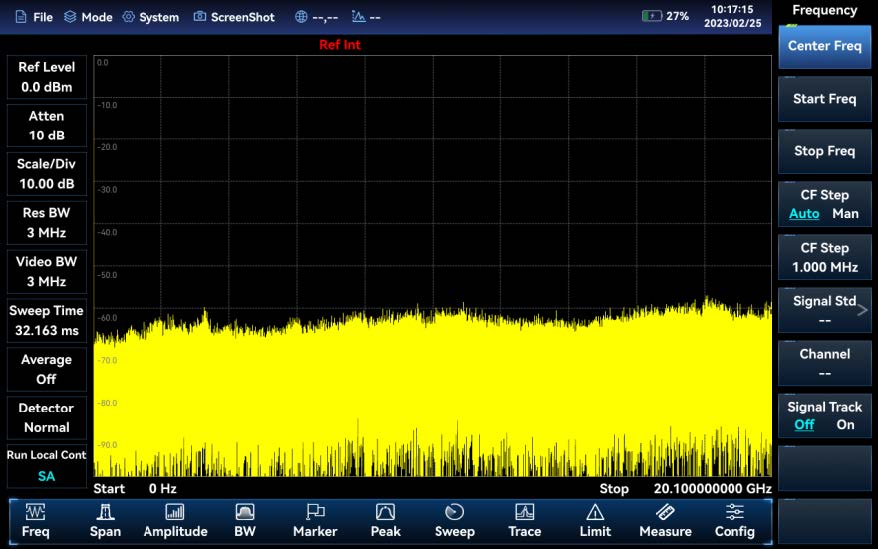

Режим анализатора спектра Анализатор спектра АКИП-4219 имеет множество встроенных предопределенных стандартов сигнала, которые могут быть вызваны напрямую, поддерживает функции маркера шума и частотомера, может отображать 3 трассы одновременно, и имеет различные методы обнаружения, и поддерживает отслеживание сигнала и отслеживание пика |
 |
 |

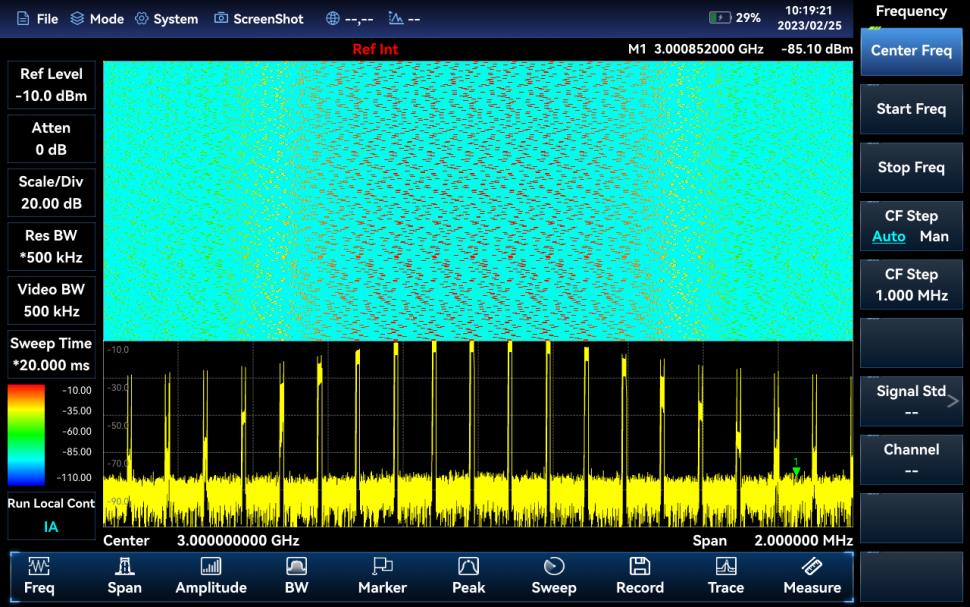

Режим анализатора помех (опция) Опция анализатора помех включает в себя измерение спектра, спектрограмму и измерение RSSI. Спектрограмма использует трехмерное отображение времени-амплитуды-частоты, что позволяет легко наблюдать периодические или прерывистые сигналы. |
|

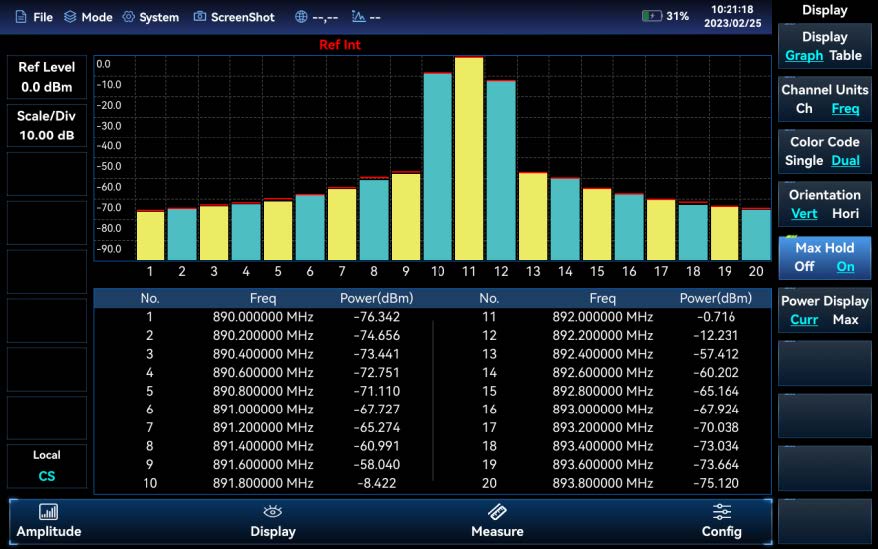

Режим сканирования каналов (опция) Режим сканера каналов обеспечивает измерение мощности сигнала нескольких каналов. Мощность сигнала отображается в виде гистограммы или таблицы, при этом можно измерить мощность сигнала до 20 каналов. В зависимости от того, как настроены каналы, существует три режима измерения: сканер каналов, сканирование частоты и сканирование списка, каждый из которых позволяет установить полосу пропускания и количество каналов. |
 |
 |

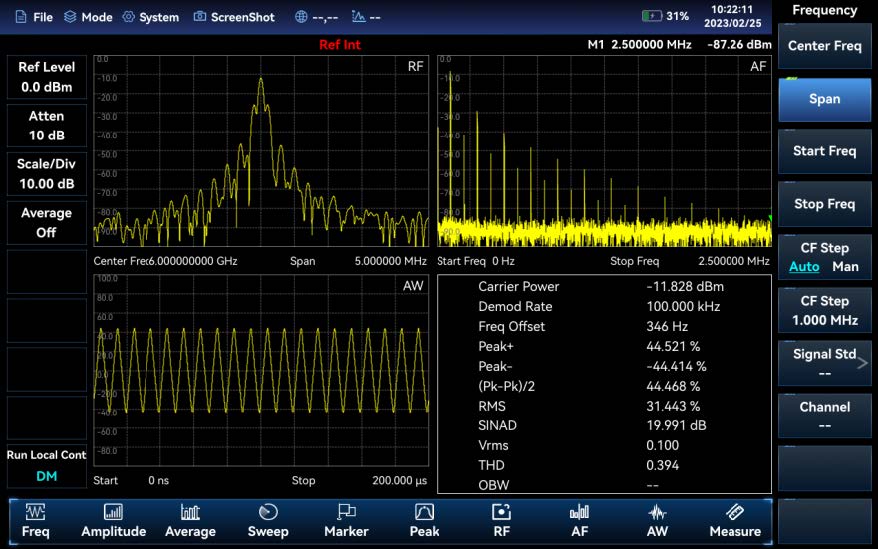

Режим анализатора AM/FM/PM (опция) Режим анализатора AM/FM/PM обеспечивает отображение профилей сигналов модуляции AM, FM и PM и анализ связанных с ними параметров. Спектр ВЧ: аналогично режиму анализатора спектра, отображается график спектра модулированного сигнала и может быть измерена занимаемая полоса пропускания. Спектр аудио: отображается спектр демодулированного аудиосигнала. Audio Waveform: отображение формы сигнала демодулированного аудиосигнала во временной области. Функция анализа параметров: мощность несущей, скорость демодуляции, смещение несущей частоты, глубина модуляции (AM), смещение частоты модуляции (FM), SINAD, искажение модуляции, полное гармоническое искажение и другие параметры модулированного сигнала. |
|

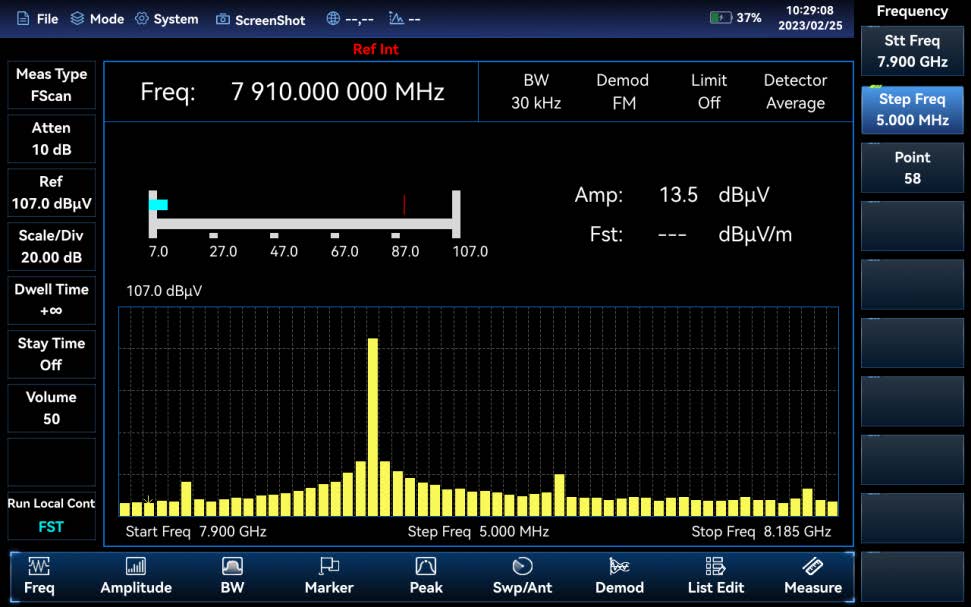

Измерение напряженности поля (опция) Спектральный анализатор АКИП-4219 может использоваться с портативными антеннами для измерения напряженности поля и широко применяется для мониторинга электромагнитной обстановки и управления радиосвязью. Измерения напряженности поля могут проводиться в трех режимах: измерения частоты в точке, сканирование частоты и сканирование по списку. |
 |
 |

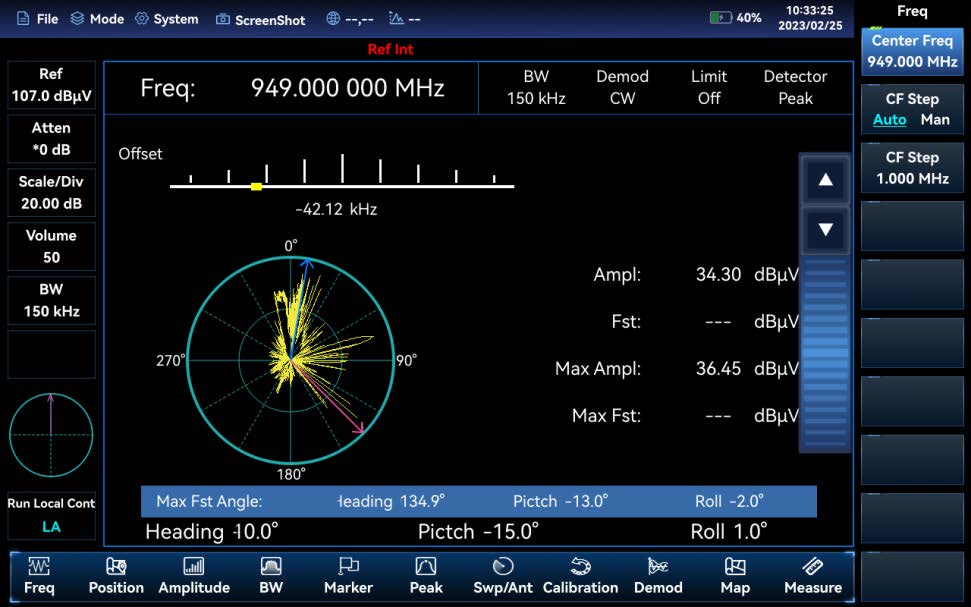

Режим анализатора местоположения (опция) Опция анализатора местоположения требует наличия направленной антенны, электронного компаса USB и опций GPS/Beidou для поиска сигналов прямых помех, определения направления горизонтального сканирования и определения местоположения креста на карте. При использовании антенны серии ZE9080 отдельная настройка не требуется благодаря встроенному электронному компасу. |
|

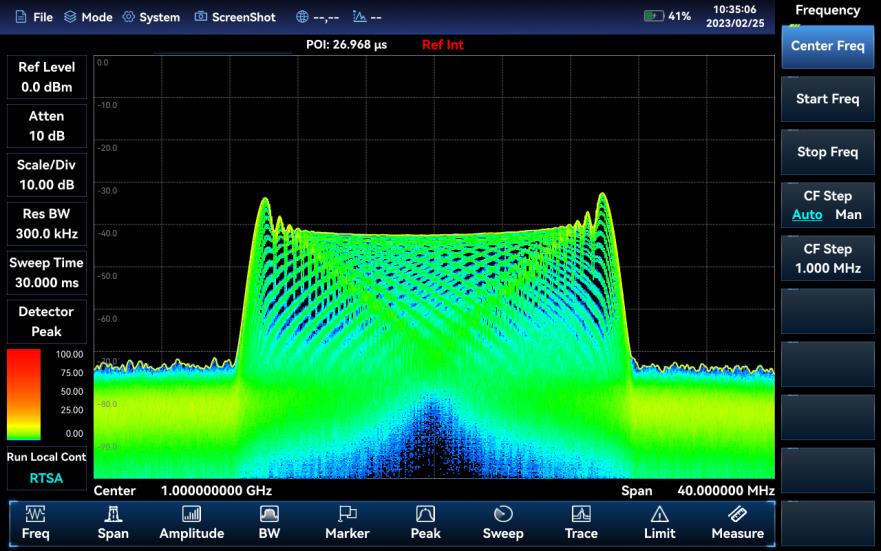

Режим анализатора спектра в реальном времени (опция) Анализатор спектра 4025 имеет функцию анализа спектра в реальном времени, которая в основном используется для захвата и анализа переходных изменяющихся во времени сигналов и импульсных сигналов. Полоса пропускания анализа в реальном времени составляет до 40 МГц или 120 МГц, а также могут быть реализованы функции измерения DPX и спектрограммы переходных сигналов. |
 |
Расширенные характеристики, каталоги, брошюры
-
