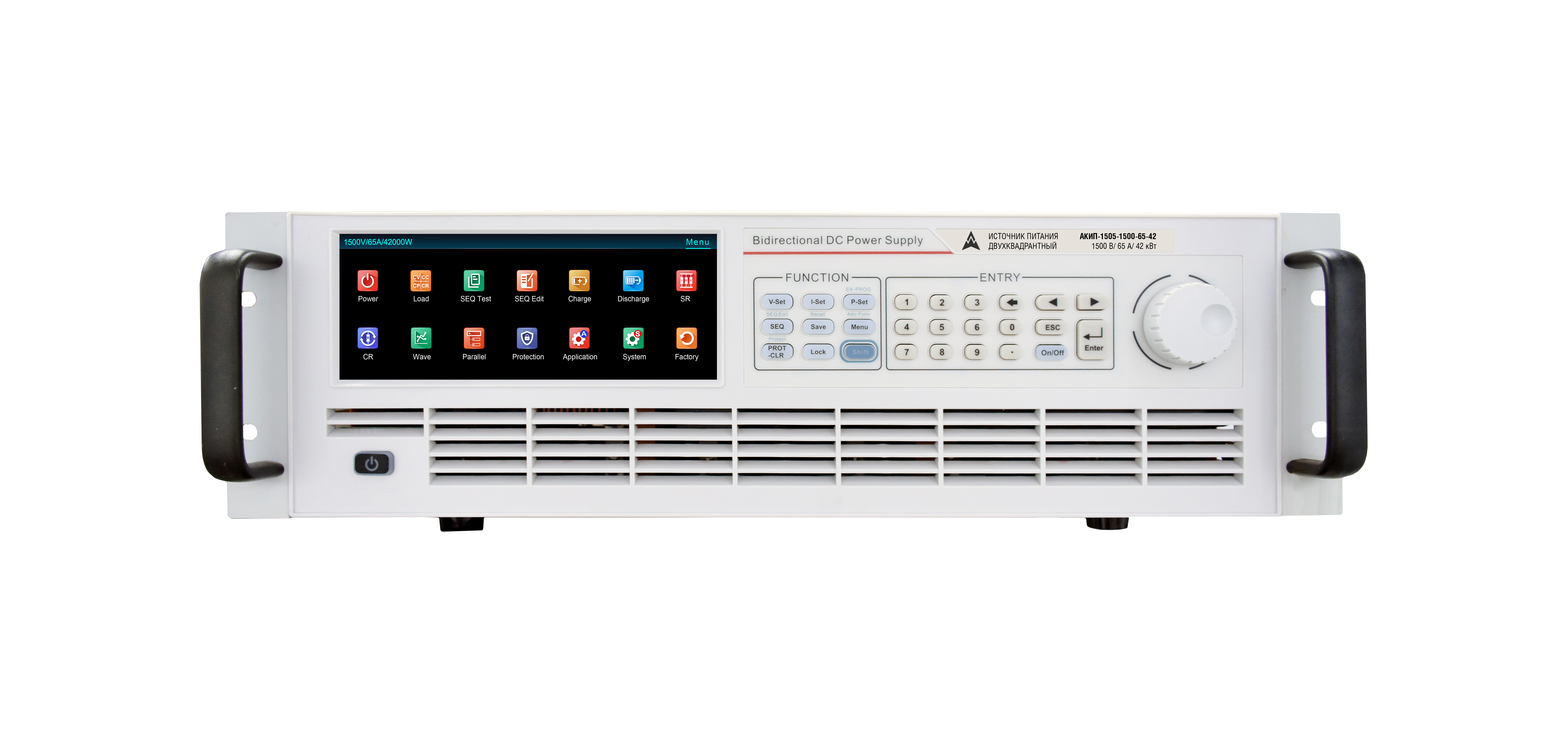

Источник питания постоянного тока двухквадрантный АКИП-1505-1000-260-112
Cерия: АКИП-1505
Нет в наличии
| Цена (с НДС): |
3 999 580 Р
|
| Торговая марка: | АКИП |
| Напряжение, В: | 1000 |
| Ток, А: | 260 |
| Срок гарантии (лет): | 1 |
| Страна производитель: | КИТАЙ |
| Максимальное напряжение | 1000 В |
| Максимальный ток | 260 А |
| Максимальная мощность | 112000 Вт |
| Тип преобразования | Импульсный |
| Возможность программирования | Да |
| ДУ (интерфейс) | RS-232, RS-485, LAN, CAN, Аналоговый |
| 19” форм фактор | Да |
| Особенности | Дискретность установки 10 мВ/ 1 мА, встроенная рекуперативная электронная нагрузка 1000 В/ 265 А/ 112000 Вт, поддержка Modbus |
Серия: АКИП-1505
Мощные двухквадрантные программируемые источники питания постоянного тока АКИП-1505
Серия АКИП-1505 представляет собой мощные двунаправленные программируемые источники постоянного тока, объединяющие функции источника питания и регенеративной электронной нагрузки в едином корпусе. Устройство способно как отдавать, так и поглощать ток, обеспечивая гибкость при тестировании разнообразных объектов. Благодаря широкому диапазону выходных параметров и высокой удельной мощности — до 42 кВт в корпусе высотой всего 3U — прибор подходит для широкого спектра задач в области испытаний электронных устройств. Напряжение на выходе регулируется в диапазоне от 0 до 2250 В.Ключевые особенности
- Высокая удельная мощность: до 42 кВт в корпусе 3U
- Широкий выходной диапазон: благодаря нелинейной ВАХ один прибор заменяет несколько
- Время нарастания и спада напряжения ≤ 5 мс
- Высокая точность измерений:
- Напряжение: ±(0,02 % + 0,02 % от макс. значения)
- Ток: ±(0,1 % + 0,1 % от макс. значения)
- Приоритет режимов CC/CV: адаптация под характеристики тестируемого устройства (DUT)
- Режим электронной нагрузки: поддержка режимов CC (постоянный ток), CV (постоянное напряжение), CP (постоянная мощность), CR (постоянное сопротивление)
- Дополнительные функции:
- Симуляция аккумуляторов
- Тестирование заряда/разряда
- Последовательные тесты
- Генерация произвольных форм сигналов
- Опциональная функция симуляции ВАХ солнечных панелей (симуляция I–V кривой ФЭМ)
- Цветной ЖК-дисплей 6,8 дюйма: наглядное отображение параметров тестирования
- Стандартные интерфейсы связи: LAN, RS232, RS485, CAN
- Поддержка промышленных протоколов: Modbus-RTU, SCPI, CANopen
- Автоматизированные тестовые системы (ATE) на производстве и в лабораториях
- Тестирование инвертеров солнечных электростанций, топливных элементов на водороде, солнечных панелей и другого оборудования в сфере возобновляемой энергетики
- Испытания преобразователей систем накопления энергии, источников бесперебойного питания (ИБП), гибридных фотоэлектрических установок
- Автомобильная промышленность: тестирование бортовых зарядных устройств (BOBC), преобразователей DC–DC, приводов электродвигателей, зарядных станций
- Циклы заряда/разряда тяговых аккумуляторов, суперконденсаторов и других накопителей энергии
- Испытания бортовой электроники, мощных радиочастотных и телекоммуникационных систем, БПЛА и другой аэрокосмической техники
Функциональные преимущества

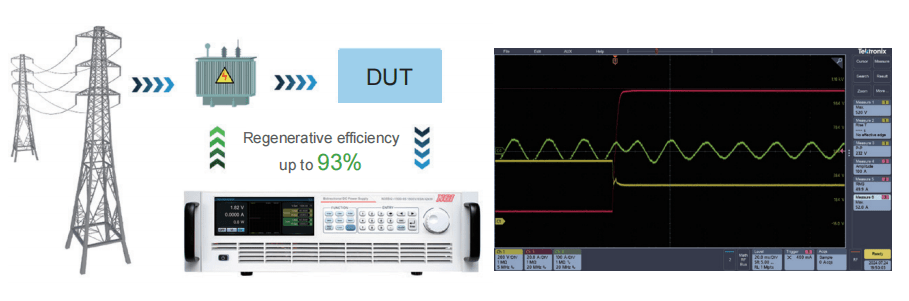

Бесшовное переключение между режимами источника и нагрузки с рекуперацией энергии
Интеграция функций источника и регенеративной нагрузки позволяет прибору плавно и непрерывно переключаться между режимами отдачи и поглощения тока, исключая выбросы напряжения и тока. В режиме нагрузки АКИП-1505 не только потребляет энергию, но и возвращает её в сеть с КПД рекуперации до 93 %. Это решение особенно актуально при тестировании литий-ионных аккумуляторов, ИБП, бортовых зарядных устройств и аналогичного оборудования.
Симуляция солнечных элементов (опционально)
В сочетании с программным обеспечением NS91000 прибор обеспечивает точную симуляцию вольт-амперных (I–V) и мощностных (P–V) характеристик солнечных панелей. Пользователь задаёт ключевые параметры — например, напряжение и мощность в точке максимальной мощности (Vmp, Pmp) — после чего система автоматически формирует отчёт в соответствии с отраслевыми стандартами. Эта функция применяется для тестирования эффективности алгоритмов MPPT (Maximum Power Point Tracking) инвертеров, а также для моделирования микросетей и распределённых фотоэлектрических систем.

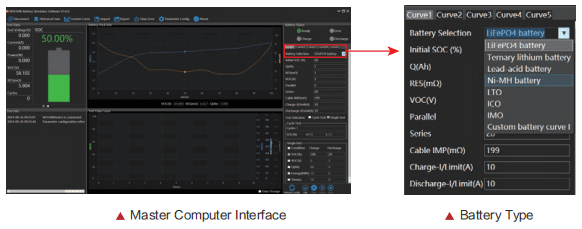

Симуляция аккумуляторов
Программное обеспечение NS81000 расширяет возможности прибора для имитации поведения аккумуляторов различных типов. Библиотека включает 7 стандартных моделей. Пользователь выбирает нужный тип, задаёт ёмкость и защитные параметры, и программа автоматически генерирует соответствующую разрядную характеристику. Дополнительно доступны два пользовательских режима: инженер может импортировать экспериментальные данные разряда реального аккумулятора и использовать их для точной симуляции в тестах.
Широкий диапазон и высокая удельная мощность — экономия площади и бюджета
Системный подход к тепловому проектированию, выбору компонентов и топологии силовой части позволил реализовать выходную мощность до 42 кВт в компактном корпусе 3U. Широкий диапазон выходных параметров обеспечивает гибкость при тестировании устройств с разными требованиями к питанию. Это значительно снижает как капитальные затраты на оборудование, так и занимаемую площадь в лабораториях и автоматизированных производственных линиях.

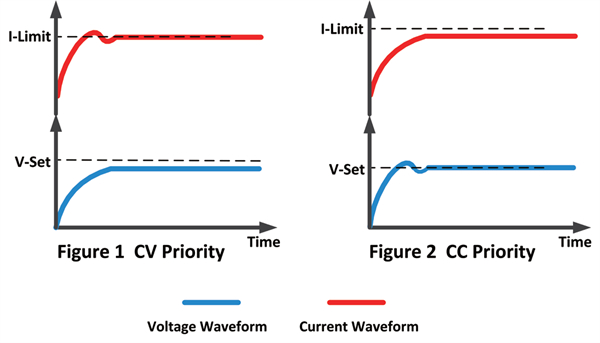

Функция приоритета режимов CC/CV
Прибор поддерживает выбор приоритетного контура регулирования — по напряжению (CV Priority) или по току (CC Priority). Это позволяет адаптировать поведение источника под особенности тестируемого устройства и обеспечить его защиту.
Пример 1: При включении DC–DC преобразователя для минимизации перенапряжения следует использовать режим приоритета напряжения — это обеспечивает плавное и быстрое нарастание выходного напряжения (см. Рис. 1).
Пример 2: При заряде аккумулятора или тестировании низкоомных нагрузок для предотвращения бросков тока рекомендуется режим приоритета тока — ток нарастает плавно и контролируемо (см. Рис. 2).
Эта функция делает АКИП-1505 универсальным инструментом для безопасного и точного тестирования широкого класса электронных компонентов и систем.
