Anritsu представляет первое в отрасли решение для достоверного измерения ПИМ по оптоволокну и анализа радиочастотного спектра на основе I/Q-данных

MT2780A
MT2780A
MT2780A
MT2780A

- Новый анализатор IQ Fiber Master™ MT2780A сокращает расходы и время, необходимые для проведения испытаний, связанных с развертыванием и обслуживанием сетей LTE с инфраструктурой fronthaul, работающей по интерфейсу CPRI -

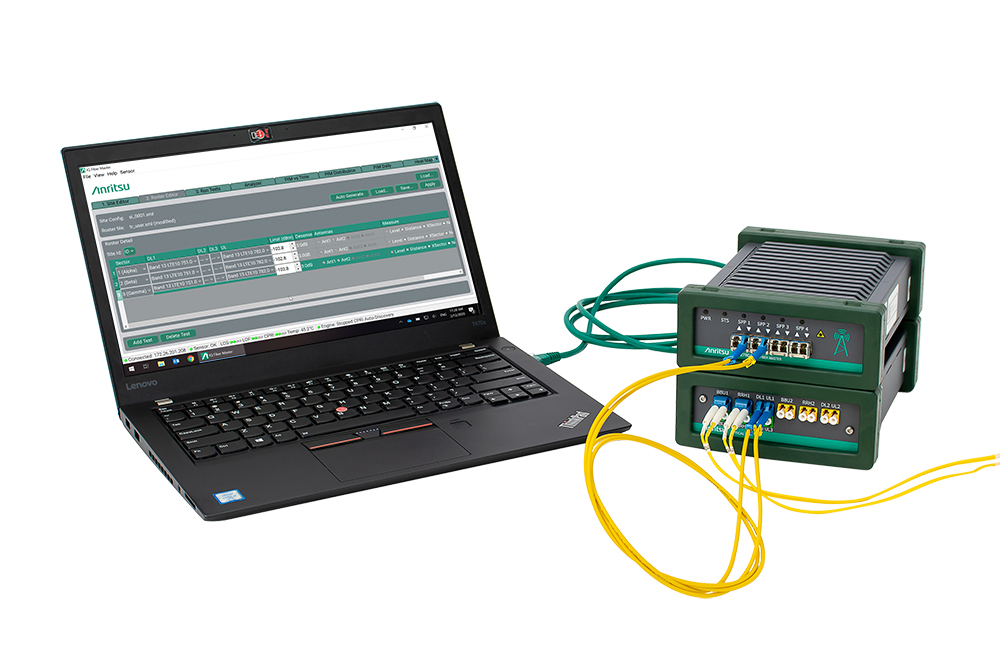

Компания Anritsu представляет многопортовый анализатор для базовых станций с интерфейсом CPRI IQ Fiber Master™ MT2780A ― первый прибор, способный измерять уровень пассивных интермодуляционных искажений (ПИМ) по оптическому волокну и анализировать радиочастотный спектр на основе I/Q-данных. Анализатор MT2780A сокращает расходы и время на проведение испытаний и является единым инструментом для выявления радиопомех и устранения ПИМ в инфраструктуре fronthaul LTE-систем с интерфейсом CPRI для инженеров и технических специалистов, а также независимых подрядчиков.

Анализатор IQ Fiber Master использует преимущества запатентованных технологий «PIM over CPRI» и «RF over CPRI», которые позволяют проводить испытания с земли без необходимости подниматься на вышку базовой станции. Инженеры и технические специалисты могут сканировать анализатором MT2780A радиосигналы от вынесенных радиомодулей на наличие внутриполосных помех и одновременно измерять ПИМ посредством технологии «PIM over CPRI». Этот прибор совместим с LTE базовыми станциями всех основных производителей и позволяет определить, влияют ли радиопомехи или ПИМ на целевые показатели эффективности сотовой сети.

Используя I/Q-данные интерфейса CPRI, пользователь может анализировать радиочастотный спектр в восходящем канале, чтобы устранить источник радиопомех. Анализатор IQ Fiber Master выполняет измерения сигналов с четырех SFP-входов посредством технологии «PIM over CPRI», что позволяет одновременно сравнивать несколько частотных диапазонов и секторов.

Измерения выполняются для фактического трафика базовой станции. Этот уникальный метод не только дает возможность проводить испытания на реальных данных, получая максимально достоверные результаты, но и позволяет не выводить БС из работы на это время. Все измерения основываются на немодулированных I/Q-данных. При этом анализатор IQ Fiber Master может выполнять измерения на любой частоте (либо комбинации частот) вынесенных радиомодулей, что обеспечивает чрезвычайную доступность такого решения.

Результаты анализа спектра IQ Fiber Master позволяют провести полноценную диагностику ПИМ в системе сотовой связи. В нем будут содержаться сведения о факте наличия ПИМ в системе, ее природе (внутренняя или внешняя), а также о расстоянии до ее источника. Кроме того, с помощью уникальной запатентованной “тепловой карты” распространения ПИМ можно быстро просмотреть те передатчики, которые вносят максимальный вклад в ПИМ. Комплексная диагностика позволяет сократить время, требуемое на поиск ПИМ. При этом инженеры и технические специалисты гораздо быстрее получают информацию о возможной причине возникновения помех и ее местоположении.

Для непрерывного мониторинга анализатор IQ Fiber Master можно установить на базовой станции, чтобы проводить долгосрочные измерения по технологии «PIM over CPRI» и получать аналитическую информацию. При использовании такой конфигурации можно оценивать величину нежелательных явлений, связанных с ПИМ, например нерегулярные ПИМ по определенным дням и в определенное время суток, а также изменения ПИМ в зависимости от нагрузки на базовую станцию в течение суток. Сохраненные результаты измерений могут использоваться для сравнительного анализа.

Анализатор IQ Fiber Master MT2780A также может использоваться операторами связи и без привязки к диапазону — при первичном определении источника возможных помех и его местоположения. Таким образом можно определить наиболее эффективный подход к решению проблемы.

Анализатор IQ Fiber Master MT2780A поддерживает все диапазоны частот сетей LTE. Чрезвычайно компактный и легкий, он имеет массу всего 1 кг и размеры 185 мм × 133 мм × 55 мм и легко помещается в руке.

08.06.2020
Модели:  MT2780A
