Компания Keysight Technologies представила уникальный векторный анализатор сигналов в формате PXIe с полосой пропускания 50 ГГц
Новый векторный анализатор сигналов предлагает самую быструю в отрасли функцию поиска низкоуровневых паразитных сигналов для тестирования спутникового оборудования.
Ключевые возможности:
- Самый широкополосный векторный анализатор сигналов в формате PXI для измерения и анализа сигналов миллиметрового диапазона.
- Высочайшая скорость свипирования, сокращающая время тестирования.
- Широкий динамический диапазон для анализа низкоуровневых сигналов.

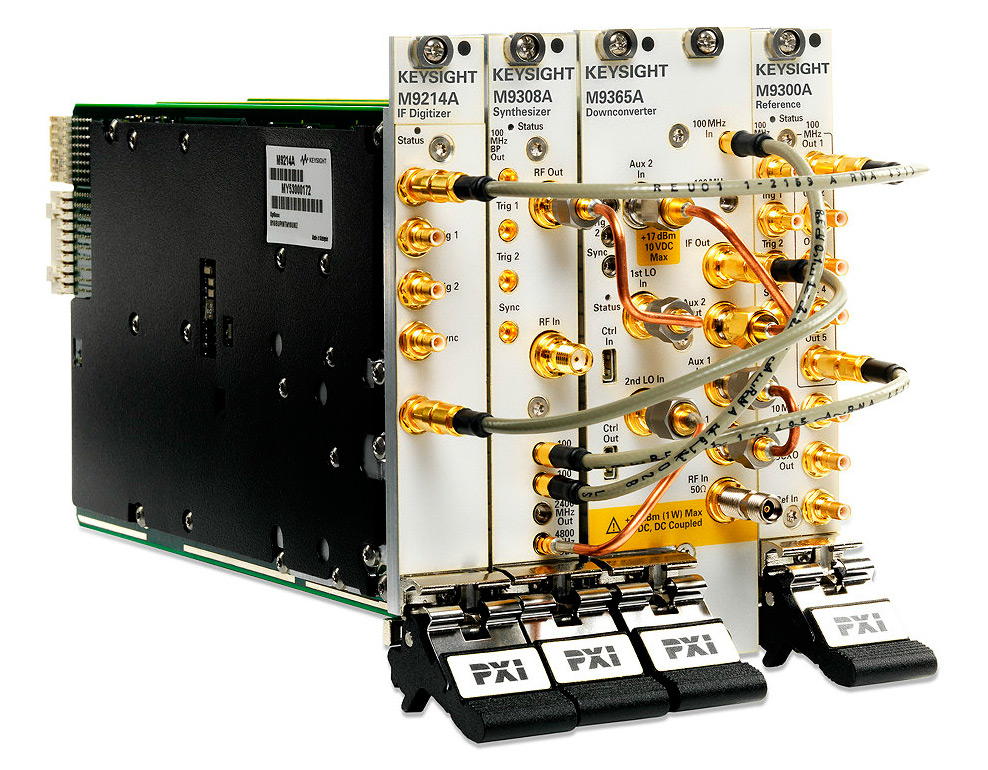

Компания Keysight Technologies представила частотное расширение до 50 ГГц для высокопроизводительного векторного анализатора сигналов M9393A в формате PXIe, обеспечив диапазон частот, не встречавшийся ранее в модульных приборах. Благодаря диапазону частот, достигающему диапазона Ka и выше, M9393A предлагает проверенную технологию измерения миллиметровых волн (mmWave) компании Keysight в формате PXI для проектирования и производства модемов, транспондеров, а также узлов и компонентов коммерческих и военных систем спутниковой связи.
Инновационная конструкция M9393A позволяет проверять параметры устройств Ka-диапазона в режиме непрерывного свипирования по частоте в диапазоне от 3,6 до 50 ГГц (опция FRX) и обеспечивает прямой доступ к полосе ПЧ 800 МГц (опция WB1). Обладая средним уровнем собственных шумов (DANL) менее -155 дБм/Гц на частоте 40 ГГц и повышенной скоростью свипирования, M9393A имеет самую быструю функцию поиска низкоуровневых паразитных сигналов на современном рынке. Компактная модульная конструкция позволила разместить два измерительных канала в одном шасси формата PXI, что повышает плотность размещения приборов и позволяет выполнять синхронные многоканальные радиочастотные измерения.
«Для построения каналов передачи данных с большой пропускной способностью разработчики спутниковых систем связи используют диапазон Ka (от 26,5 до 40 ГГц), – сказал Марио Нардуци (Mario Narduzzi), менеджер по маркетингу отдела измерительных решений для коммуникационного оборудования компании Keysight. – M9393A обладает частотным диапазоном до 50 ГГц, широкополосным выходом ПЧ и лучшей в отрасли функцией поиска паразитных сигналов, что обеспечивает непревзойдённую скорость анализа для разработчиков спутниковых систем связи».
Чрезвычайно малый уровень собственных шумов M9393A в диапазоне Ka в сочетании с программным обеспечением Keysight 89600 VSA позволяет измерять спектр шириной 20 ГГц со средним уровнем собственных шумов -110 дБм менее чем за 10 секунд, что является самым быстрым измерением низкоуровневых гармоник и паразитных сигналов. Этот фундаментальный тест – не просто требование нормативов, он является ключевым показателем производительности системы и зачастую становится самым узким местом испытаний. В прошлом это измерение требовало компромисса между шириной полосы и временем измерения, причём тест занимал от нескольких минут до нескольких часов. Высокая скорость свипирования по частоте M9393A устраняет этот компромисс и позволяет разработчикам отслеживать кратковременные искажения сигналов, измерение которых в прошлом было нереальным.
Возможность расширения диапазона частот, полосы анализа, увеличение числа каналов и объёма памяти позволяет инженерам быстро адаптироваться к изменяющимся контрольно-измерительным потребностям, снижая общие расходы на тестирование. Гибкая модульная архитектура M9393A позволяет легко добавить модуль программируемого аттенюатора с переключаемыми входами M9169E PXI-h, рекомендованный для надежной регулировки мощности в диапазоне до 50 ГГц с низким уровнем шума. Кроме того, M9169E позволяет автоматически маршрутизировать сигнал встроенного в M9393A калибратора, что повышает точность амплитуды и увеличивает время безотказной работы.
11.02.2016
