Удобное решение для построения многоканальных систем питания на базе новых лабораторных источников питания АКИП-1158

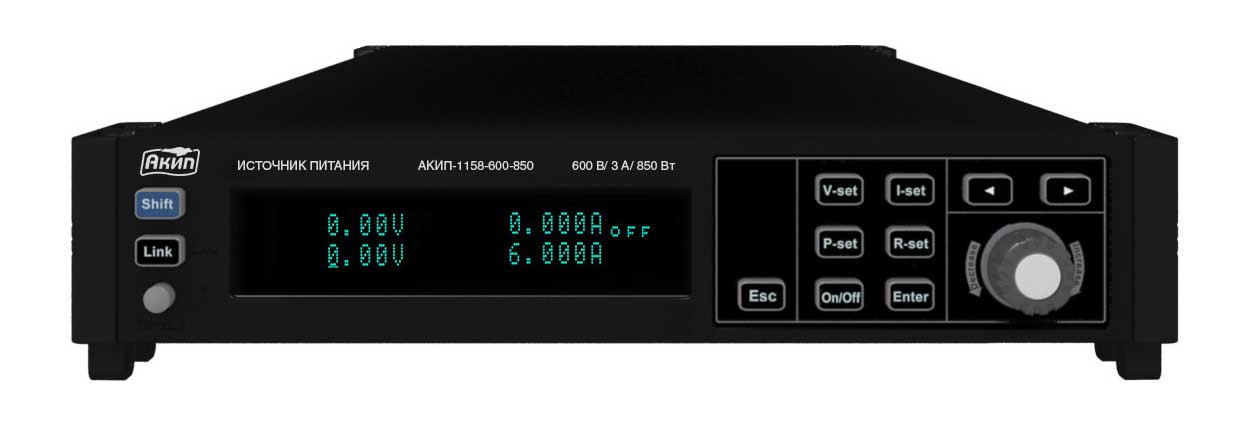

АКИП-1158
АКИП-1158
Вариант многоканального исполнения источников питания
Вариант многоканального исполнения источников питания

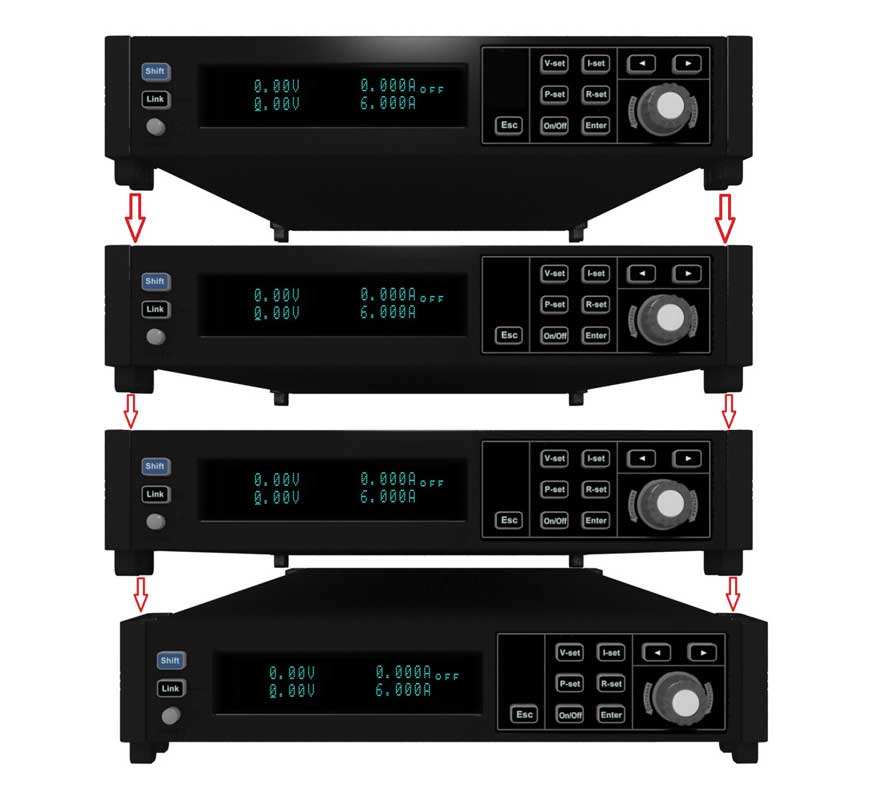

Вертикальная установка источников питания серии АКИП-1158
Вертикальная установка источников питания серии АКИП-1158

Представляем новую серию компактных модульных источников питания постоянного тока АКИП-1158. Серия состоит из 12 источников питания постоянного тока. Благодаря применению инновационных технологий в компактный корпус поместился источник питания мощностью до 850 Вт. Удобный унифицированный корпус позволяет использовать АКИП-1158 в качестве обычного лабораторного источника питания, благодаря системе боковой вентиляции и технологическим выемкам в верхней части корпуса можно установить до 10 источников питания вертикально друг на друга, создав при этом прочную, монолитную конструкцию. Ширина одного источника питания равна половине 19-дюймовой стойки, а высота – 1U.

Источники питания имеют гибкую модульную архитектуру, возможность независимого или синхронизированного многоканального исполнения. С помощью собственного программного обеспечение и опционального интерфейса LAN (Ethernet) имеется возможность объединения источников питания для получения многоканальной системы. Подключение источника питания к ПК, для удаленного управления, осуществляется с помощью опциональных интерфейсов: USB, LAN, RS–232, RS485, GPIB, CAN или аналоговый интерфейс.

Модельный ряд АКИП-1158

20 В

Модель

Напряжение

Ток

Мощность

АКИП-1158-20-400

0…20 В

0…100 А

400 Вт

АКИП-1158-20-850

0…20 В

0…100 А

850 Вт

30 В

Модель

Напряжение

Ток

Мощность

АКИП-1158-30-400

0…30 В

0…70 А

400 Вт

АКИП-1158-30-850

0…30 В

0…70 А

850 Вт

80 В

Модель

Напряжение

Ток

Мощность

АКИП-1158-80-400

0…80 В

0…22 А

400 Вт

АКИП-1158-80-850

0…80 В

0…22 А

850 Вт

150 В

Модель

Напряжение

Ток

Мощность

АКИП-1158-150-400

0…150 В

0…12 А

400 Вт

АКИП-1158-150-850

0…150 В

0…12 А

850 Вт

300 В

Модель

Напряжение

Ток

Мощность

АКИП-1158-300-400

0…300 В

0…6 А

400 Вт

АКИП-1158-300-850

0…300 В

0…6 А

850 Вт

600 В

Модель

Напряжение

Ток

Мощность

АКИП-1158-600-400

0…600 В

0…3 А

400 Вт

АКИП-1158-600-850

0…600 В

0…3 А

850 Вт

Источники питания серии АКИП-1158 могут быть объеденные в многоканальную, до 256 каналов, систему. При объединении источники могут работать как независимо, так и синхронно.

На выбор доступно три варианта синхронизации:

  • On/Off – синхронное управление выходом всех источников, включение или выключение.
  • Track - синхронное управление выходом всех источников, а также пропорциональное изменение напряжения в зависимости от регулировки головного источника.
  • Duplicate – полное дублирование установок для всех источников: управление выходом, выходные значения, приоритет (стабилизация тока или напряжения), сохранение и вызов, параметры нарастания.

Объедение источников в единую многоканальную систему питания выполняется с помощью опционального интерфейса LAN и компьютера. Источники соединяются группами по 16 единиц. Как пример, в одной 19'' стойке высотой 37U можно объединить 64 источника.

Примеры использования многоканальных систем питания

Тестирование на старение

Использование многоканальной системы питания для тестирования на старение аккумуляторных батарей, преобразователей постоянного тока, печатных плат. Для любых видов тестирования на старение, необходима синхронизированная многоканальная система питания. Использование единого программного обеспечения и одного рабочего места в значительной степени упрощает данный вид тестирования.

Питание печатных плат

Печатные платы имеют несколько входов по напряжению, основной высоковольтный вход и несколько вспомогательных низковольтных входов. Изменение входных параметров, а также подача питания должна происходить синхронно на всех входах платы. При использовании обычного многоканального источник питания — это либо невозможно, либо достаточно затруднительно. Источники питания серии АКИП-1158 при объединении в единую многоканальную синхронизированную систему питания полностью удовлетворяют требованиям для питания печатных плат.

Для тестирования аккумуляторных батарей используется стандартное программное обеспечение источников питания. Программное обеспечение позволяет в реальном времени контролировать и вести регистрацию потребляемого тока, уровня напряжения, емкость батареи и время заряда. Пользователю доступна установка границ вышеуказанных параметров, по достижению которых тест завершается.

Источники питания серии АКИП-1158 поддерживают функции параллельного или последовательного соединения. Для параллельного подключения максимальное количество единиц составляет до 4. Для последовательного подключения максимальное количество единиц составляет до 2. При последовательном подключении максимальное выходное напряжение имеет ограничение, и не может составлять более 1100 В.

Особенности и ключевые преимущества:

  • 12 моделей в серии, выходная мощность 400 Вт или 850 Вт, выходное напряжение 20/ 30/ 80/ 150/ 300/ 600 В
  • Высокое разрешение 1 мВ/ 10 мА
  • Режим стабилизации тока (СС) и напряжения (CV). Защита от перенапряжения, перегрузки по току и от перегрева
  • Последовательное (2 шт.) соединение источников, параллельное (до 4 шт.) соединение источников
  • Возможность объединения источников серии АКИП-1158 в многоканальную систему питания (до 256 каналов с независимыми настройками), единое управление с помощью программного обеспечения
  • Подключение удаленной нагрузки по 4-х проводной схеме
  • Память 100 шагов
  • Опциональные интерфейсы ДУ: RS-232, RS-485, GPIB, USB, LAN, CAN, аналоговый
20.09.2019
Модели:  АКИП-1158-300-400 | АКИП-1158-300-850 | АКИП-1158-600-400 | АКИП-1158-600-850
