АКИП-1133, 1134, 1135 - новая серия мощных импульсных источников питания

../../upload/old-site/photos/akip-1133,1134,1135.jpg

../../upload/old-site/photos/akip-1133-40-19.jpg

../../upload/old-site/photos/akip-1134-12_5-120.jpg

../../upload/old-site/photos/akip-1135-6-400.jpg

../../upload/old-site/photos/akip-113x_cv_char.png

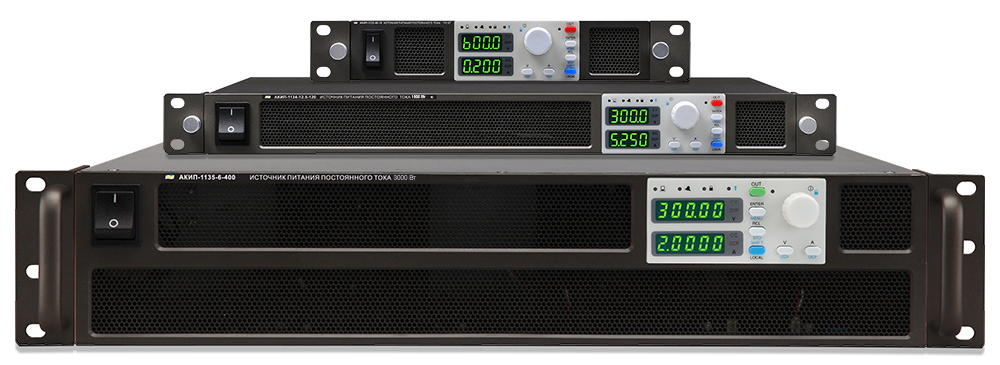

В модельном ряду импульсных источников питания постоянного тока АКИП™ появились три новых линейки: АКИП-1133(A), АКИП-1134(A), АКИП-1135(A). Они представляют собой мощные программно-управляемые ИП. Новинки имеют три номинала выходной мощности 750 Вт, 1500 Вт, 3000 Вт, разнообразные сочетания диапазонов регулировки напряжения и тока, возможность программирования:

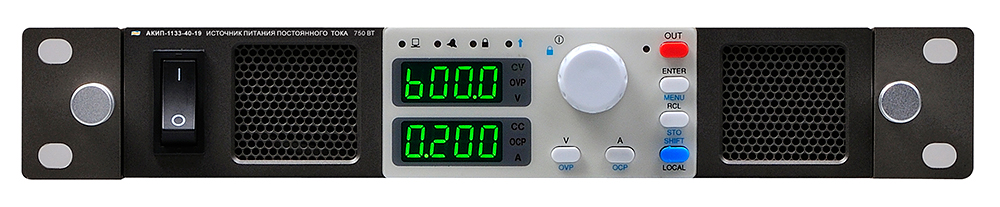

  • 750 Вт (Uвых в диапазоне  0… 600 В и ток до 100 А) в корпусе 1UH (1/2 размера 19” стойки);

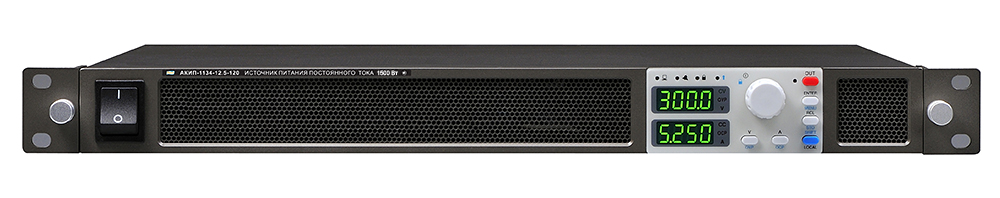

  • 1500 Вт (Uвых в диапазоне 0… 600 В и ток до 200 А) в корпусе 1U (19” стойка);

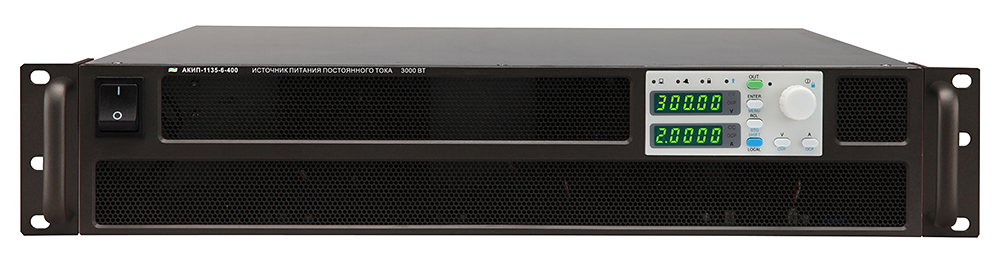

  • 3 кВт (Uвых в диапазоне  0… 600 В и ток до 400 А) в корпусе 2U  (19” стойка).

В конструкции применены 3 специальных микропроцессора для установки и поддержания параметров, обеспечения удобства управления, а также имеется возможность программирования и мониторинга через специальный аналогового разъем. Для заказа доступна идентичная по техническим спецификациям серия моделей с индексом «А» (АКИП-1133А, АКИП-1134A, АКИП-1135A), имеющая интерфейс GPIB в штатной комплектации, а также встроенный 5-разрядный СДИ индикатор напряжения и тока (вольтметр / амперметр увеличенного разрешения).

Особенности и функциональность ИП АКИП-1133(A), АКИП-1134(A), АКИП-1135(A):

  • 3 линейки  источников: мощность  до 750, 1500, 3000 Вт (всего 78 моделей)
  • Выходное напряжение (Uвых): 0…600 В
  • Выходной ток (Iвых): 1…400 А
  • Режимы стабилизации тока (СС) и напряжения (СV)
  • Разрешение дисплея для АКИП-113*А 5 разрядов, для АКИП-113* 4 разряда
  • Дистанционное включение/выключение
  • Установка времени нарастания/спада выходного напряжения
  • Активная коррекция коэффициента мощности
  • Функция блокировки передней панели
  • Внешнее аналоговое программирование и мониторинг
  • Авторегулировка скорости вентилятора охлаждения
  • Интерфейс: RS-485 (АКИП-1133…-1135);  RS-485 + GPIB (с индексом «А»: АКИП-1133А…-1135А)
  • Объединение источников питания (опция): параллельно до 5, последовательно до 2.

Габариты корпуса предусматривает установку источников в 19” стойку. Благодаря фронтальному и тыловому расположению вентиляционных отверстий доступно «плотное» расположение  источники друг над другом при котором не затрудняется их охлаждение.

Вольтамперная характеристика (ВАХ) источников имеет форму прямоугольника и ограничивает область максимальных допустимых значений выходного напряжения и тока. Источники оснащены режимами стабилизации тока и напряжения, а также функциями защиты от перегрузки по току, перенапряжения, переполюсовки на выходных клеммах и от перегрева  (CC/CV, OVP, OCP, OTP).

Источники имеют универсальное питание от сети: ~ 100 … 240 В (50/60 Гц) для источников мощностью до 3 кВт и ~ 190 … 240 В (50/60 Гц) для источников мощностью 3 кВт, что обеспечивает их использование в широком диапазоне переменного напряжения, в том числе в условиях нестабильной питающей сети.

28.11.2011
