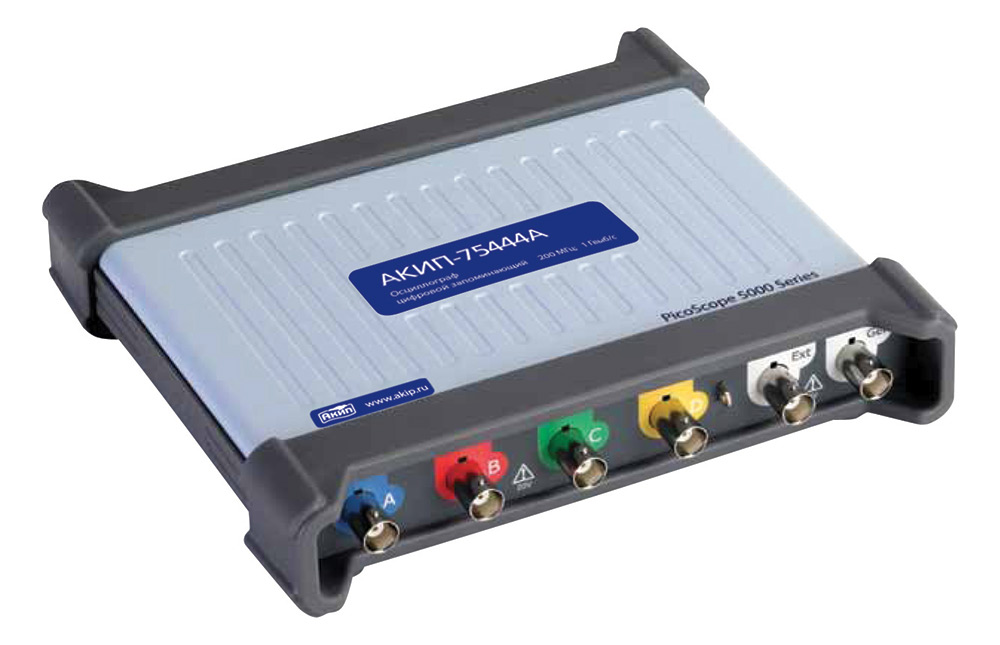

АКИП-75000 - первые USB-осциллографы с возможностью выбора разрешения АЦП
Линейка компактных USB-осциллографов для портативного применения пополнилась новой серией АКИП-75000, имеющей уникальную возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит и режимом программного увеличения разрешения (ERes) до 20 бит.
Серия включает 12 USB-осциллографов с полосами пропускания 60, 100 и 200 МГц, которые отличаются числом входных каналов (2/4) и набором режимов. Модели с индексом «В», помимо встроенного функционального генератора имеют возможность формирования сигналов произвольной формы (СПФ).
Осциллографы имеют сегментированную память (запись до 10.000 сегментов), а также поддерживают функцию «USB streaming». Функция представляет собой непрерывную потоковую оцифровку входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК. При использовании программного обеспечения PicoScope 6 максимальная частота дискретизации будет составлять 10 МГц. Ресурсы памяти компьютера для регистрации данных – 100 МБ. Минимальная развертка, при которой осциллограф переходит в режим сбора данных на компьютер, выбирается пользователем и может составлять от 200 мс/дел. Максимальное входное напряжение ±100 В (DC+AC пик), входной импеданс 1 МОм/ 13 пФ. Краткие технические характеристики которых отображены в таблице ниже:
| АКИП-75242A АКИП-75442A |
АКИП-75242B АКИП-75442B |
АКИП-75243A АКИП-75443A |
АКИП-75243B АКИП-75443B |
АКИП-75244A АКИП-75444A |
АКИП-75244B АКИП-75444B |
|
| Число вх. каналов | 2 | 4 | 2 | 4 | 2 | 4 |
| Полоса пропускания (8…15 бит) | 0…60 МГц | 0…100 МГц | 0…200 МГц | |||
| Полоса пропускания (16 бит) | 0…60 МГц | 0…60 МГц | 0…60 МГц | |||
| Макс. частота дискретизации –АЦП | 8 бит – 1 ГГц; 12 бит – 500 МГц; 14/15 бит – 125 МГц; 16 бит – 62,5 МГц. | |||||
| Экв. частота дискретизации | 2,5 ГГц | 5 ГГц | 10 ГГц | |||
| Макс. память АЦП (распределяется между активными каналами) | 16 МБ - 8 бит 8 МБ - ≥12 бит |
32 МБ - 8 бит 16 МБ - ≥12 бит |
64 МБ - 8 бит 32 МБ - ≥12 бит |
128 МБ - 8 бит 64 МБ - ≥12 бит |
256 МБ - 8 бит 128 МБ - ≥12 бит |
512 МБ - 8 бит 256 МБ - ≥12 бит |
| Генератор функц. | + | + | + | + | + | + |
| Генератор СПФ | - | + | - | + | - | + |
| Декодирование | CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI | |||||

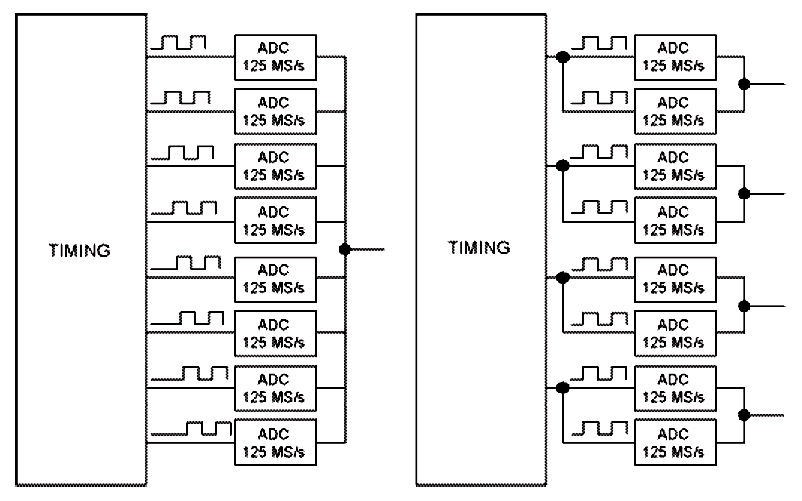

АЦП в новой серии представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для 4-х кан моделей USB-осциллографов число ядер дискретизации составляет -8, для 2-х канальных моделей – 4. Это позволило в осциллографах АКИП-75000 реализовать инновационную технологию объединения нескольких ядер АЦП последовательно или параллельно для увеличения частоты дискретизации или реального разрешения по вертикали (соответственно – см. рис.).
Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при последовательном объединении ядер АЦП обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит.
С целью обеспечения требований по минимизации ошибок квантования и достижения максимальной дискретности измерений по вертикали применяется параллельное объединение ядер АЦП. В этом случае разрешение каждого из активных каналов увеличивается до 14 бит с дискретизацией 125 МГц. При использовании двух каналов вертикальное разрешение увеличивается до 15 бит, а в одноканальном режиме разрядность АЦП составит 16 бит при максимальной частоте дискретизации 62,5 МГц (режим объединения всех входов).
Питание осциллографов осуществляется от сетевого адаптера с возможностью организации электропитания от ПК (ноутбука) с помощью интерфейсного кабеля USB, имеющего два параллельных входа (Y-образный тип). В комплект поставки входит: ПО, необходимые принадлежности и осциллографические пробники по числу каналов.
Новинки с модернизированным наименованием моделей АКИП-75000 являются продолжением широко модельного ряда ранее выпущенных USB-осциллографов АКИП-4106…4124.
