Акип расширяет номенклатуру предлагаемых приборов измерителями RCL

../../upload/old-site/photos/akip-6101.jpg

../../upload/old-site/photos/akip-6102.jpg

../../upload/old-site/photos/akip-6103.jpg

Три новые модели по варианту исполнения представляют три основных класса измерителей RLC: лабораторный АКИП-6101, портативный АКИП-6102 и лабораторный прецизионный АКИП-6103. Независимо от класса каждый RLC-метр характеризуется достаточным для тестирования элементной базы набором частот, возможностью выполнения допускового контроля параметров (встроенный компаратор 4 - 10 ячеек). Предусмотрена программная компенсация начальной ёмкости и сопротивления (кз/хх).

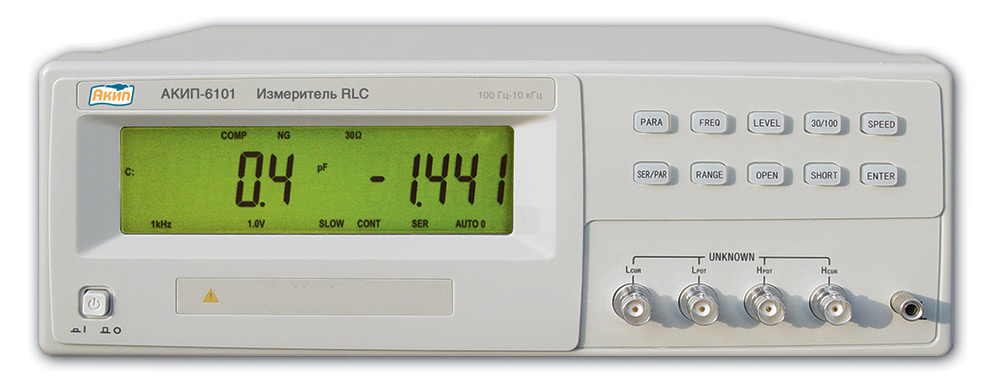

АКИП-6101

Лабораторный вариант измерителя RLC параметров. Базовая погрешность составляет 0,3% в основном диапазоне (пределах) измерений. Прибор обеспечивает измерение 6 параметров:

  • Сопротивление (R) и модуль комплекс. сопротивления (Z) до 1 ГОм;
  • Ёмкость (C) до 10 мФ с макс. разрешением 0,1 пФ;
  • Индуктивность (L) до 10 кГн с макс. разрешением 0,1 мкГн;
  • Тангенс угла потерь (D) и добротность (Q) в диапазоне значений 0,0001 – 9999.

Краткие характеристики:

  • Дисплей для основного и вспомогательного параметров, 5 разрядов;
  • Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц;
  • Режим относительных измерений (Δ-измерение, Δ-измерение в %);
  • Схема замещения при измерении: параллельная / последовательная;
  • Режим сортировки компонентов (4 ячейки);
  • Скорость измерений: 3 изм/с.

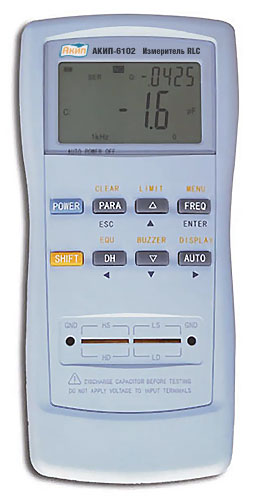

АКИП-6102

Портативный RLC-метр для повседневного применения. Компактное исполнение не сказалось на функциональности этого прибора, и перечень измеряемых параметров полностью повторяет АКИП-6101. Кроме того, к набору тестовых частот добавлено значение 10 кГц.

Краткие характеристики:

  • Дисплей для основного (5 разрядов) и вспомогательного параметров (4 разряда);
  • Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц;
  • Базовая погрешность 0,3%;
  • Режим относительных измерений (Δ-измерение, Δ-измерение в %);
  • Схема замещения при измерении: параллельная / последовательная;
  • Режим сортировки компонентов (4 ячейки);
  • Скорость измерений: 3 изм/с.

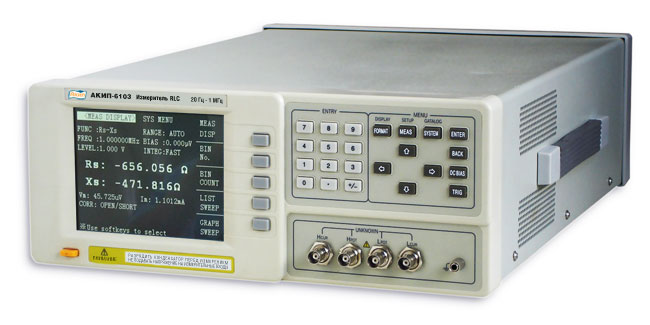

АКИП-6103

Прецизионный измеритель RLC параметров. Базовая погрешность в основном диапазоне (пределах) измерений составляет 0,05%. К перечню измеряемых параметров добавлена возможность измерения фазового сдвига. Таким образом, прибор обеспечивает измерение 7 параметров:

  • Сопротивление (R) и модуль комплекс. сопротивления (Z) до 100 МОм;
  • Ёмкость (C) до 10 Ф;
  • Индуктивность (L) до 100 кГн;
  • Тангенс угла потерь (D) и добротность (Q) в диапазоне значений 0,01 – 99999;
  • Фазовый сдвиг (Θ) в диапазоне значений -180°…+180°.

Краткие характеристики и особенности:

  • Широкий диапазон частот: от 20 Гц до 1 МГц (макс. разрешение 0,01 Гц);
  • Измерение на фиксированных частотах (6 разрядов);
  • Режим качания (частота/уровень/смещение): табличные измерений по 10 точкам;
  • Высокая скорость измерений (до 20 изм/с);
  • Режим сортировки компонентов (10 ячеек);
  • Источник постоянного внутреннего смещения до 2 В;
  • Переключаемое выходное сопротивление: 30 Ом / 100 Ом;
  • Интерфейсы: RS-232, USB, LAN, опция: GPIB.
17.12.2007
