Анализатор спектра эконом-класса Good Will Instek в диапазоне до 3 ГГц

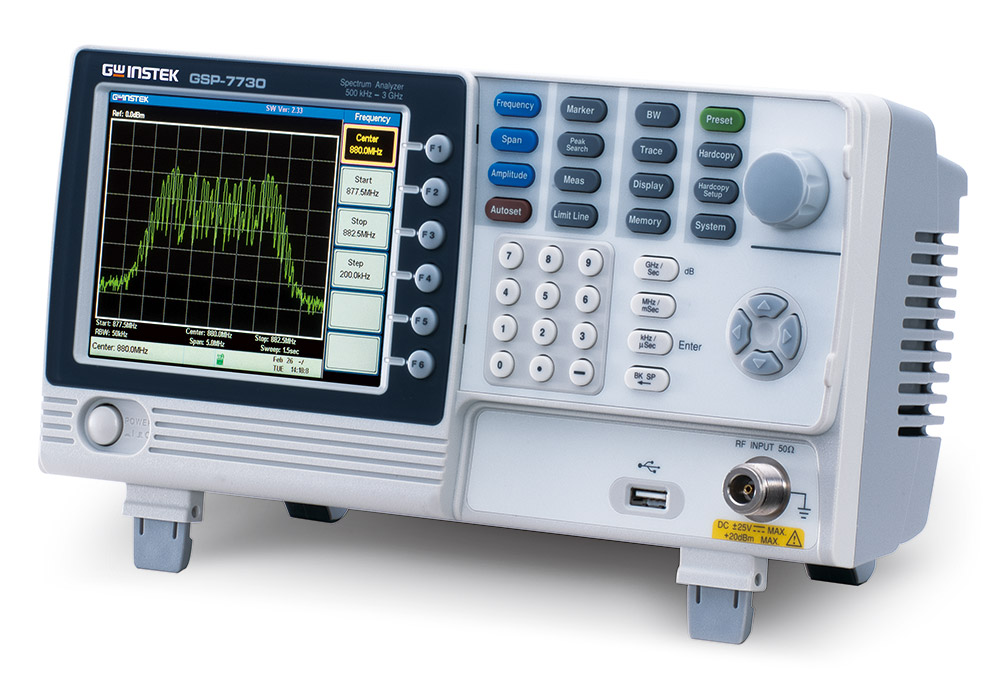

../../upload/old-site/photos/gsp-7730.jpg

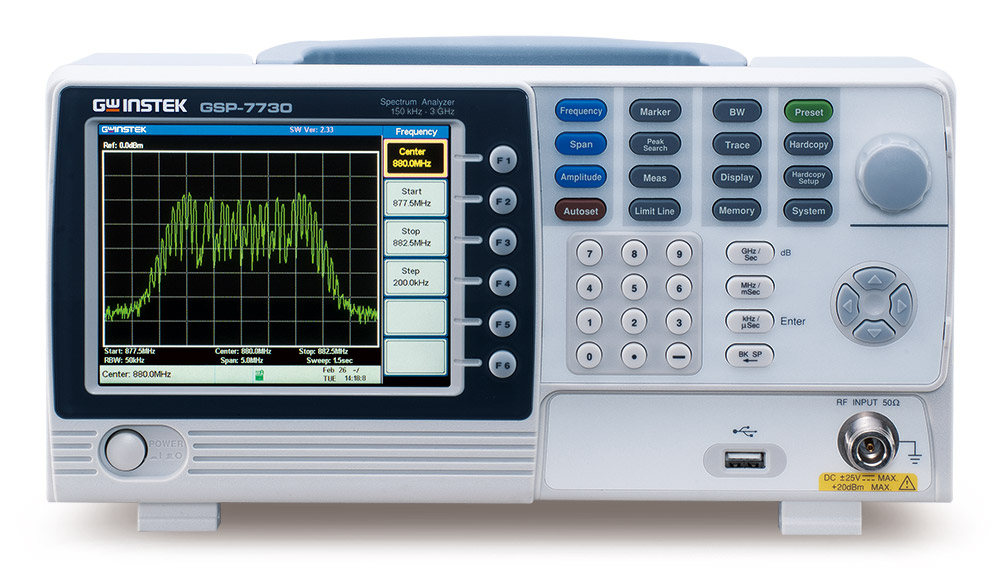

../../upload/old-site/photos/gsp-7730~front.jpg

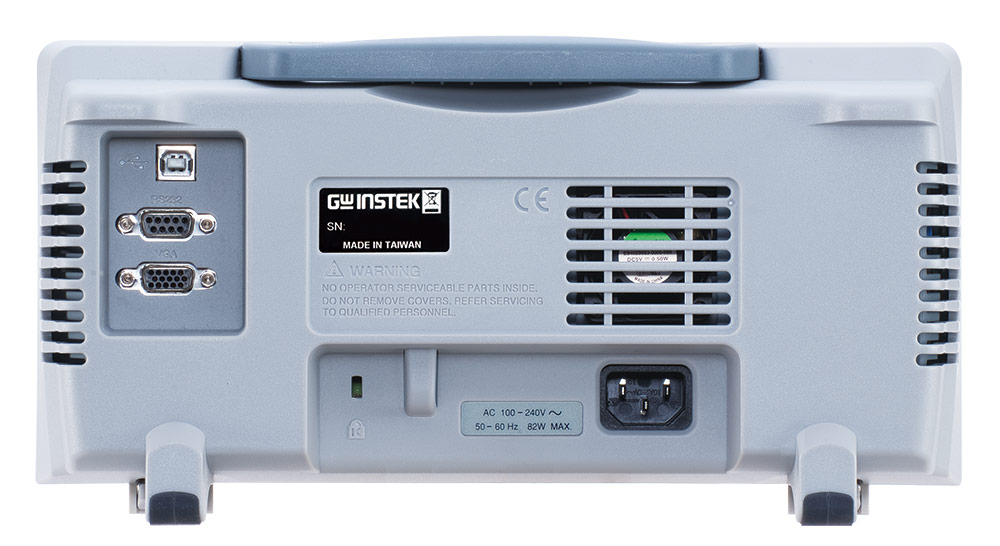

../../upload/old-site/photos/gsp-7730~rear.jpg

Модельный ряд анализаторов спектра Good Will Instek пополнился новой портативной моделью GSP-7730 в диапазоне до 3 ГГц. По своим параметрам и цене новый анализатор спектра относится к приборам бюджетного класса. Разработчики сделали упор на минимизацию размеров и массы прибора (296×13×105, вес 2,2 кг). Он легко уместится на столе учебной лаборатории, на рабочем месте ремонтника или настройщика. Прибор обладает высококонтрастным большим ЖК-дисплеем с разрешением 640×480.

Основные технические характеристики GSP-7730:

  • Частотный диапазон: 150 кГц ... 3 ГГц
  • Диапазон измерения уровня:  –100…20 дБм
  • Максимальный входной уровень: +30 дБм, 25 Вdc
  • Фильтры ПЧ: 30 кГц, 100 кГц, 300 кГц, 1 МГц
  • Фазовые шумы от -85 дБн/Гц
  • Минимальное время прохода развертки: 300 мс

Основные функции анализатора спектра GSP-7730 быстро, удобно и наглядно измерять основные параметры в учебной аудитории, на производстве, выполнять амплитудно-частотное тестирование однотипных трактов. В анализаторе с учетом возможных сфер применения, предусмотрен ряд функций сокращающих время настройки и существенно повышающих производительность измерений:

  • Маркерные измерения  для быстрого поиска событий (5 пар маркеров: поиск пика, перемещение к соседнему пику, установка на центр и пр.) и с возможностью вывода таблицы маркеров
  • Установка пределов (пороговые уровни)
  • Режим допускового контроля по маске
  • Быстрые измерения мощности ACPR (коэффициент мощности в соседнем канале) и OCBW (пропускная способность канала)
  • Запись и вызов профилей настроек, спектрограмм, масок (во внутреннюю память и внешний flash-носитель)
  • Разделение экрана на 2 области
  • Функция автоматической установки полосы пропускания

Анализатор GSP-7730 имеет необходимые интерфейсы для дистанционного управления, программирования  и сохранения данных (USB Host/Devace), а также видеовыход VGA для выдачи изображения на внешний монитор. Эта возможность будет особенно востребована в учебных заведениях для целей наглядной демонстрации работы анализатора большой аудитории.

Новый анализатор спектра имеет невысокую цену и может быть рекомендован для использования при изучении базовых принципов передачи радиочастотных сигналов, понимании основ работы РЭА и измерительного оборудования в СВЧ диапазоне. Вместе с анализатором GSP-7730 рекомендуем приобрести следующие принадлежности и измерительные аксессуары:

  • Общий набор адаптеров GKT-001 (адаптер SMA(J/F)/N(P/M) × 2; 10 дБ аттенюатор×1; RF кабельная сборка (RD316 mm+SMA(P))×2; коробка для хранения.)
  • Измерительный кабель GTL-301 (1м (RG223, N(P/n))
  • Штыревая антенна ATA-001
  • Обучающие радиокомплекты АКИП-9502, АКИП-9503.
13.09.2012
