Бюджетные 4-канальные осциллографы серии АКИП-4131А

../../upload/old-site/photos/akip-4131_2a~front.jpg

../../upload/old-site/photos/akip-4131_2a~prob.jpg

../../upload/old-site/photos/26.02.18(1).jpg

../../upload/old-site/photos/26.02.18(2).jpg

../../upload/old-site/photos/26.02.18(3).jpg

../../upload/old-site/photos/26.02.18(4).jpg

../../upload/old-site/photos/26.02.18(5).jpg

Серия 2-х канальных осциллографов АКИП-4131, анонсированная полгода назад, получила логическое продолжение в виде 4-х канальных моделей. Новая серия получила название АКИП-4131А.

В новой серии, как и в серии АКИП-4131 реализована усовершенствованная технология SPO (Super Phosphor Oscilloscope). Использование усовершенствованной технологии SPO позволило увеличить скорость обновления до 100.000 осциллограмм в секунду в обычном режиме сбора данных и до 400.000 в режиме сегментированной развертки.

Модельный ряд новой серии представлен двумя 4-х канальными моделями, с полосой пропускания 100 МГц (АКИП-4131/1А) и 200 МГц (АКИП-4131/2А). Максимальная частота дискретизации составляет 1 ГГц и делится между активными входными каналами осциллографа. Разрядность АЦП по вертикали составляет 8 бит (до 11 бит в режиме увеличенного разрешения HiRes), память на каждый канал 7 МБ (14 МБ при объединении).

Новая серия АКИП-4131А получила не только большее число каналов, по сравнению с серией АКИП-4131, но и ряд дополнительных функциональных возможностей: амплитудно-частотный анализ (построение диаграмм Боде); режим поиска событий в сигнале; 16-канальный логический анализатор (опция), функциональный генератор до 25 МГц (внешний опциональный модуль); USB-WIFI адаптер (опция).

Отличительной особенностью модельного ряда осциллографов серий АКИП-4131 и АКИП-4131А, в которых реализована технология SPO, является не только увеличенная скорость обновления экрана, но и 256 уровней интенсивности свечения луча, что обеспечивает при отображении сигнала яркостную или цветовую градацию частоты разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.

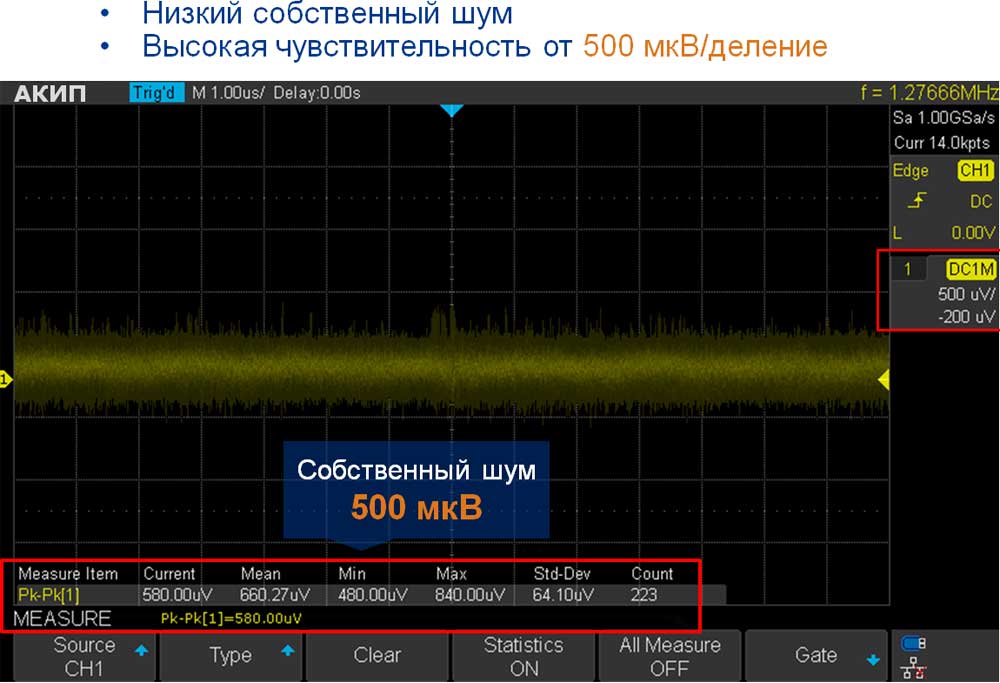

Осциллографы серии АКИП-4131 и АКИП-4131А имеют минимальный в своем классе коэффициент отклонения (К откл.), от 500 мкВ/дел, усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера.

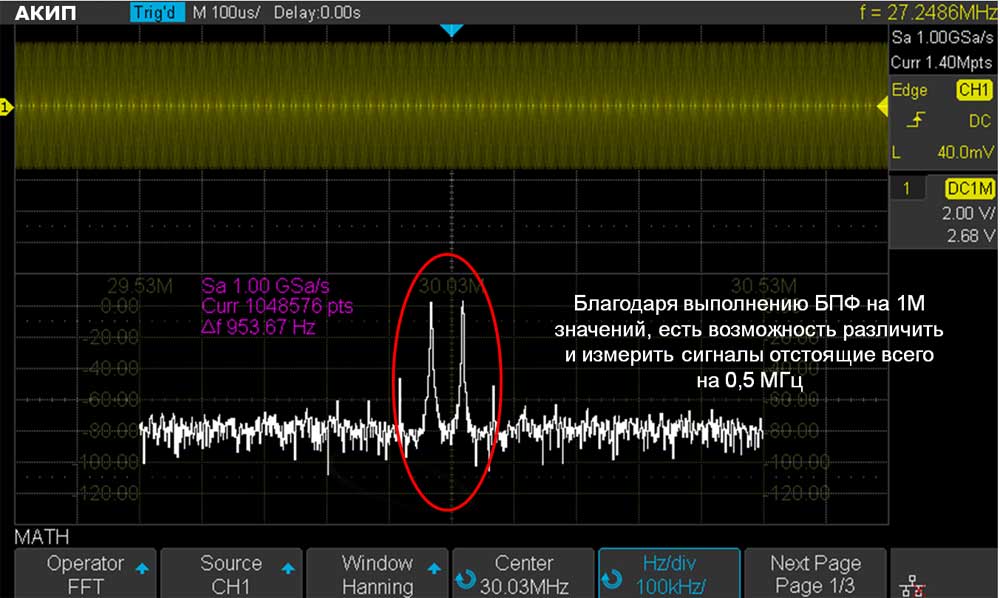

Еще одной отличительной особенностью новой серии, является возможность частотного анализа, математическая функция БПФ, на интервале 1М точек, что в несколько раз повышает измерительные возможности в сравнении с моделями одного класса, где частотный анализ выполняется, в среднем, на 16К точек. В режиме БПФ осциллограф серии АКИП-4131А способен различить сигналы, отстоящие всего на 0,5 МГц.

В базовой версии осциллограф имеют возможность декодирования и синхронизации по протоколам передачи данных: I2C, SPI, UART/RS232, CAN, LIN.

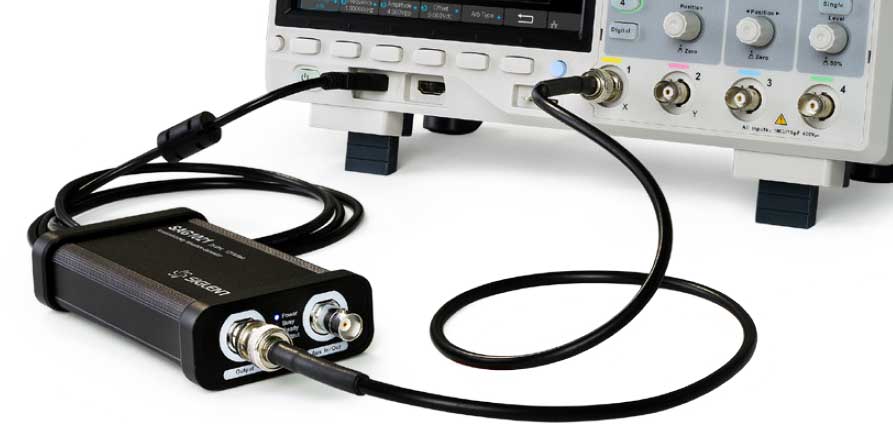

Модели АКИП-4131А имеют опциональную возможность подключения внешнего модуля функционального генератора сигналов, до 25 МГц с возможностью формирования сигналов произвольных форм (AWG). Осциллографы АКИП-4131A, при использовании опции генератора, полностью совместимы с ПО EasyWave, которое позволяет создавать собственные формы в оболочке управляющего ПО, с последующей передачей на прибор для формирования этих сигналов на выходе генератора.

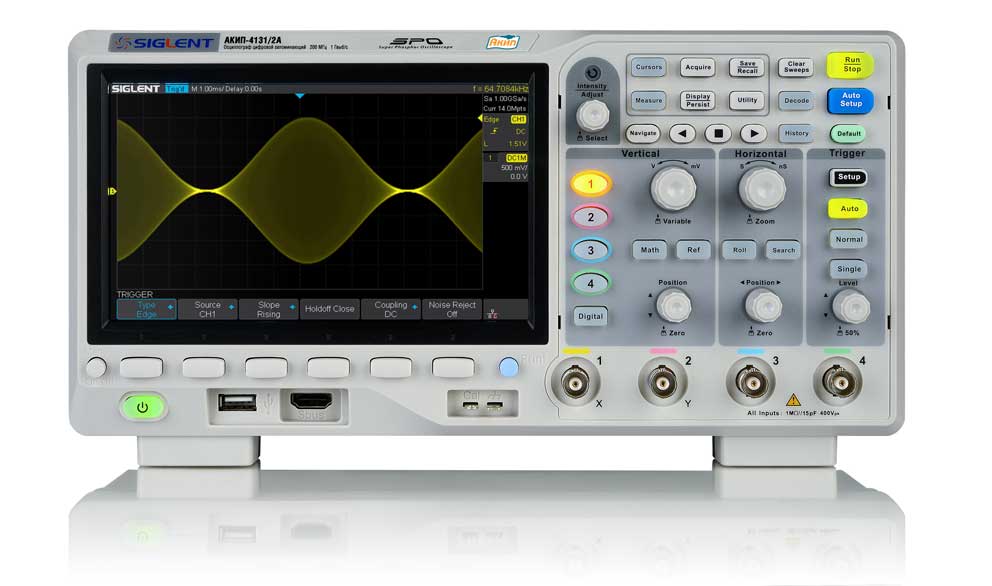

Осциллографы имеют цветной TFT-дисплей с диагональю 17,8 см (SVGA, разрешение 800х480, 8х14 дел), широкий набор инструментов измерения и анализа (автоматические измерения, математические преобразования, курсорные вычисления), удобный пользовательский интерфейс. Предусмотрены интерфейсы внешнего управления: USB (host/device), LAN, выход Синхр (BNC), выход «Годен/ Негоден» (BNC).

Особенности и ключевые преимущества:

  • Высокая скорость сбора данных: до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
  • Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
  • Сегментированная память: до 80.000 сегментов (с отображением межсегментного времени).

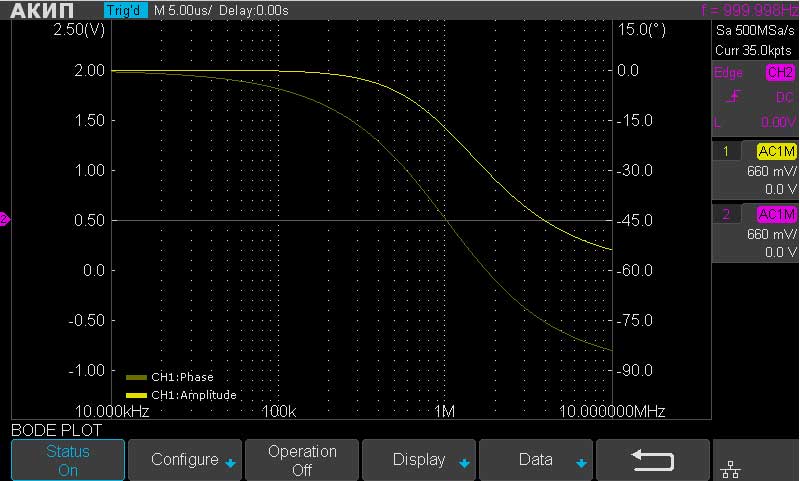

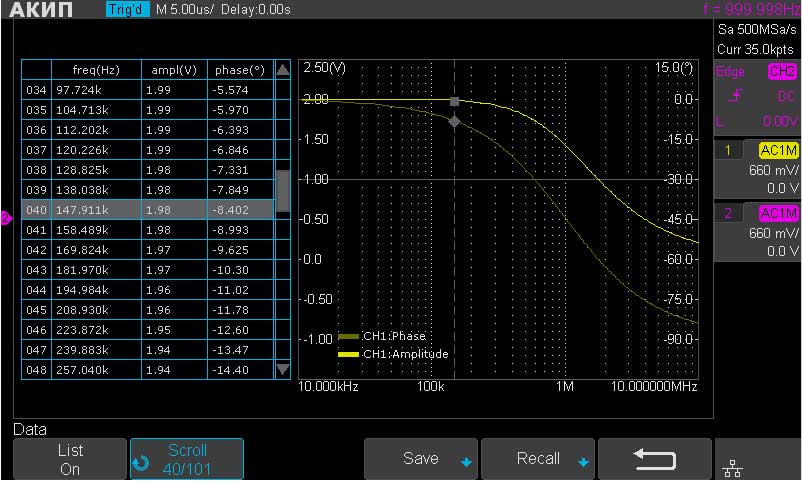

  • Амплитудно-частотный анализ, построение диаграмм Боде: до 120 МГц, минимальная полоса анализа 500 Гц, максимальное число точек – 500.
  • Режим “поисковой машины” - поиск событий в отображаемом сигнале, по условиям заданным пользователем. Каждое найденное событие помечается маркером.
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)
  • Автоизмерения (38 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√)
  • Режим БПФ на интервале 1М точек
  • Статистическая обработка результатов измерений
  • Цифровая растяжка (zoom), допусковый контроль (тест по маске)
  • Интерполяция SinX/x, режим Х-Y
  • Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN
  • USB-WIFI адаптер - опция

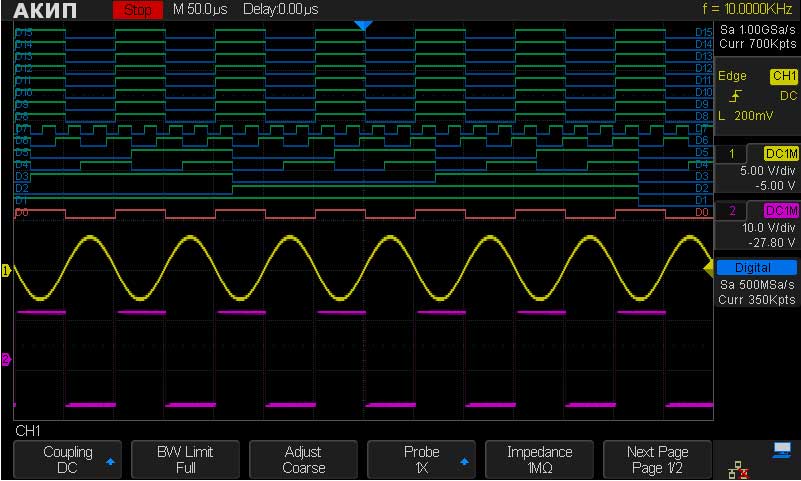

  • Осциллограф смешанных сигналов (16 цифровых каналов) – опция
  • Генератор сигналов (функциональный + СПФ) – опция; частота дискретизации 125 Мвыб/с, диапазон до 25 МГц (синус), разрешение 1 мкГц. 45 формы сигнала. Разрядность ЦАП 14 бит, Длина памяти для произвольной формы - 16000 точек. Выходной уровень до 1,5 Впик (50 Ом).
26.02.2018
Модели:  АКИП-4131/1А | АКИП-4131/2А
