Fluke анонсирует выпуск двух новых калибраторов Fluke 5500E и Fluke 5080A
Компания Fluke объявила о выпуске двух новых моделей универсальных калибраторов Fluke 5500E и Fluke 5080А. Оба калибратора предназначены для калибровки и поверки таких средств измерения как универсальные вольтметры, мультиметры, токовые клещи, измерители мощности и щитовые приборы.

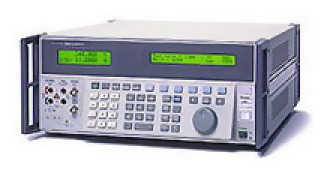

Калибратор Fluke 5500A
Калибратор
Fluke 5500E имеет базовую погрешность воспроизведения постоянного напряжения 50 ppm и предназначен для поверки средств измерения имеющих разрядность 3½ и 4½ разрядов. Калибратор базируется на уже прекрасно зарекомендовавшей себя платформе калибраторов серий Fluke 5500A и Fluke 5520А. Основной задачей разработки калибратора Fluke 5500E является постепенная замена калибратора
Fluke 9100 (Fluke 9100E) имеющего достаточно высокие эксплуатационные и ремонтные расходы и снижение цены для конечного пользователя.
К основным особенностям калибратора Fluke 5500E можно отнести:
- Более высокие технические характеристики, чем у Fluke 9100 (Fluke 9100E).
- Более удобный способ автоматизации поверки и калибровки за счёт наличия не только интерфейса GPIB (как в Fluke 9100 (Fluke 9100E)), но и RS-232.
- Возможность последующего обновления до уровня калибратора Fluke 5500A.
- Гораздо больший срок эксплуатации и меньшие эксплуатационные расходы.
В тоже время некоторые функциональные возможности калибраторов Fluke 9100 исключены из возможностей Fluke 5500E, а именно:
- Воспроизведение тока ограничено величиной 11 А.
- Отсутствует возможность одновременного воспроизведения напряжения и тока для поверки измерителей мощности.
- Отсутствует опция поверки и калибровки осциллографов.
- Отсутствует опция поверки и калибровки измерителей сопротивления изоляции и позвонки целостности цепи.
| Таблица 1. Сравнение основных параметров калибраторов Fluke 5500E и Fluke 9100 | ||
| Параметр | Fluke 5500E | Fluke 9100 |
| Постоянное напряжение | 0 - 1020 В | 0 - 1050 В |
| базовая погрешность | 50 ppm | 60 ppm |
| максимально отображаемое число диапазона | 3299999 | 320000 |
| Переменное напряжение | 1 мВ - 1020 В | 0 - 1050 В |
| диапазон частот | 10 Гц - 500 кГц | 10 Гц - 100 кГц |
| базовая погрешность | 0,03% | 0,04% |
| максимально отображаемое число диапазона | 3299999 | 320000 |
| максимальный ток нагрузки | 10 мА | 20 мА |
| Формы сигнала: | ||
| синусоидальная | есть | есть |
| прямоугольная | есть | есть |
| импульсная | есть | есть |
| треугольная | есть | есть |
| трапецеидальная | есть | |
| гармоники сигнала от 1 до 50 | есть | ----- |
| усечены синус | есть | ----- |
| постоянное смещение | есть | ----- |
| низкая частота | есть | ----- |
| Постоянный ток | 0 - 11 А | 0 - 20 А |
| базовая погрешность | 0,01% | 0,014% |
| максимально отображаемое число диапазона | 3299999 | 320000 |
| падение напряжения | 4,5 В | 4 В |
| максимальная индуктивность | 200 мкГн | 50 мкГн |
| токовая катушка | 50 витков | 10 и 50 витков |
| Переменный ток | 29 мкА - 11 А | 0 - 20 А |
| диапазон частот | 10 Гц - 10 кГц | 10 Гц - 30 кГц |
| базовая погрешность | 0,10% | 0,07% |
| максимально отображаемое число диапазона | 32999 | 320000 |
| падение напряжения | 3 В | 4 В |
| Формы сигнала: | ||
| синусоидальная | есть | есть |
| прямоугольная | есть | есть |
| импульсная | есть | есть |
| треугольная | есть | есть |
| трапецеидальная | ----- | есть |
| с расширенной полосой | есть | ----- |
| максимальная индуктивность | 200 мкГн | 50 мкГн |
| токовая катушка | 50 витков | 10 и 50 витков |
| Сопротивление | 0-330 МОм | 0-400 МОм |
| базовая погрешность | 0,009% | 0,015% |
| тестовый ток | до 125 мА | до 350 мА |
| падение напряжения | 19,8 В | 10 В |
| Проводимость | 2,5 пС - 2,5 нС | |
| базовая погрешность | ----- | 0,050% |
| тестовый ток | ----- | до 35 мА |
| падение напряжения | ----- | 10 В |
| Температура | ||
| типы термопар | BCEJTLNRSTU | BCEJKLNRST |
| базовая погрешность | 0,14° | 0,17° |
| напряжение | есть | ----- |
| источник | есть | есть |
| измерение | есть | ----- |
| типы термосопротивлений | 8 типов, Pt, NiPt, Cu | 4 типа, Pt |
| термосопротивления | 10, 100, 120, 200, 500, 1000 Ом | |
| базовая погрешность | 0,03° | 0,08° |
| Частота | 0,01 Гц - 2 МГц | 0,5 Гц - 10 МГц |
| базовая погрешность | 25 ppm | 25 ppm |
| Интерфейсы | ||
| GPIB | есть | есть |
| RS-232 | есть | ----- |
| Карта памяти PCMCIA | ----- | есть |

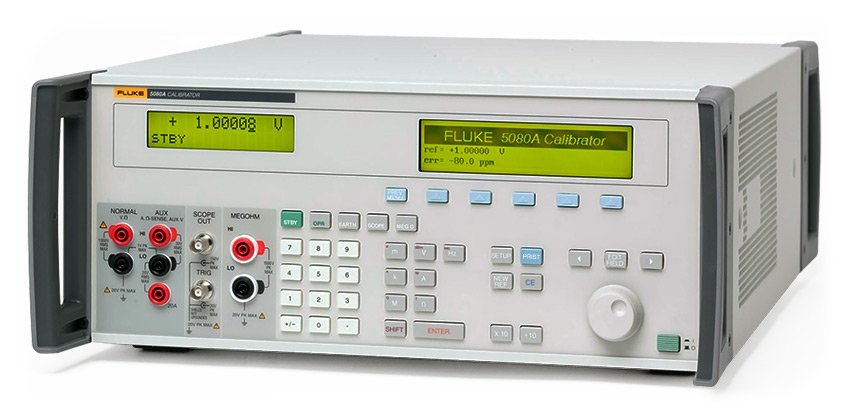

Калибратор Fluke 5080A
Калибратор Fluke 5080A имеет базовую погрешность воспроизведения постоянного напряжения 100 ppm и предназначен, в основном для поверки мультиметров, токовых клещей и щитовых приборов с разрядностью 3½ и некоторых других средств измерения имеющих разрядность 4½ разрядов. Калибратор имеет возможность установки опции для калибровки осциллографов с полосой пропускания до 200 МГц.
Особенностями калибратора Fluke 5080A являются:
- Большое значение входного тока при воспроизведении напряжения (при постоянном напряжении до 600 мА, при переменном напряжении до 800 мА), что обеспечивает возможность подключения к калибратору любых существующих на сегодняшний день аналоговых стрелочных приборов и щитовых приборов в режиме измерения напряжения, поскольку эти приборы имеют достаточно низкое входное сопротивление по напряжению.
- Большое падение напряжения при воспроизведении тока (при постоянном токе до 50 В, при переменном токе до 44 В), что обеспечивает возможность подключения к калибратору любых существующих на сегодняшний день аналоговых стрелочных приборов и щитовых приборов в режиме измерения тока, поскольку эти приборы имеют достаточно высокое входное сопротивление по току.
- Встроенная защита от ошибочного подключения на вход калибратора напряжения до 240 В. При наличии опасного внешнего напряжения на выходных гнёздах калибратора, способного вывести его из строя, перед включением калибратора производится контроль внешнего напряжения. При наличии такого напряжения калибратор остаётся в ждущем режиме и индицирует предупредительную надпись. В режиме воспроизведения выходных параметров калибратор также контролирует наличие опасного внешнего напряжения и при обнаружении такого отключает выходы калибратора от нагрузки.
- Калибратор допускает возможность работы со всеми типами токовых катушек производимыми компанией Fluke, а именно 9100-200 токовой катушкой 10 и 50 витков и 5500A/COIL – 50 витковой токовой катушкой.
- Одновременное воспроизведение и напряжения джо 100 В и тока до 20 А, что позволяет производить поверку измерителей мощности, использующих развязанные токовые и потенциальные цепи.
- Опция поверки осциллографов обеспечивает формирование синусоидального сигнала частотой до 200 МГц; тестового импульса для измерения параметров переходной характеристики с временем нарастания/спада 1 нс; сетку вертикальных маркеров для поверки канала горизонтального отклонения; прямоугольный сигнал частотой до 10 кГц для поверки канала вертикального отклонения.
- Интерфейсы дистанционного управления - RS-232; USB и LAN.
Основные параметры калибратора Fluke 5080А и сравнение с калибраторами Fluke 9100 и Fluke 5500A приведены ниже:
| Таблица 2. Сравнение основных параметров калибраторов Fluke 5080А, Fluke 9100 и Fluke 5500A | |||
| Параметр | Fluke 5080A | Fluke 9100 | Fluke 5500A |
| Постоянное напряжение | 0 ±1020 В; 100 ppm | 0 ±1050 В; 60 ppm | 0 ±1020 В; 50 ppm |
| Переменное напряжение | 1 мВ - 1020 В; 0,1%; от 45 Гц до 1 кГц синусоидальный | 0 мВ - 1020 В; 0,04%; от 10 Гц до 100 кГц синусоидальный | 1 мВ - 1020 В; 0,03%; от 45 Гц до 500 кГц синусоидальный |
| Постоянный ток | 0 - 20 А; 0,5% | 0 - 20 А; 0,014% | 0 - 11 А; 0,01% |
| Переменный ток | 29 мкА - 20 А; 0,1%; от 45 Гц до 1 кГц синусоидальный | 0 - 20 А; 0,07%; от 10 Гц до 100 кГц синусоидальный | 29 мкА - 11 А; 0,06%; от 10 Гц до 10 кГц синусоидальный |
| Сопротивление | от 0 до 1 ГОм; 0,05%; 20 фиксированных значений ×1.0 и ×1.9 | от 0 до 400 МОм; 0,015% | от 0 до 329.999 МОм; 0,009% |
| Мощность | 1000 В и 20 А; 0,06% постоянная мощность и 0,25% переменная мощность | 1050 В и 20 А; 0,03% постоянная мощность и 0,125% переменная мощность | 1000 В и 11 А; 0,08% постоянная мощность и 0,15% переменная мощность |
| Изоляция / Прозвон | от 10 кОм до 20 ГОм; максимальное напряжение 1575 В | от 100 кОм до 20 ГОм; максимальное напряжение 1350 В | нет |
| Поверка осциллографов | 200 МГц (опция) | 200 МГц или 600 МГц (опция) | 300 МГц или 600 МГц (опция) |
| Ёмкость | нет | от 500 пФ до 40 мФ | от 330 пФ до 1,1 мФ |
| Температура | нет | термопары и термосопротивления | термопары и термосопротивления |
