GDS-72000 - новая серия цифровых осциллографов от GW Instek

../../upload/old-site/photos/gds-72204~front.jpg

../../upload/old-site/photos/gds-72204~rear.jpg

Компания GW Instek (Тайвань) анонсировала выпуск новой серии цифровых запоминающих осциллографов GDS-72000. В каждой из полос пропускания 70, 100, 200 и 300 МГц представлена двух- и четырёхканальная модель: GDS-72072 / GDS-72074, GDS-72102 / GDS-72104, GDS-72202 / GDS-72204, GDS-72302 / GDS-72304 (соответственно).

В моделях серии GDS-72000 максимальная частота дискретизации составляет 2 ГГц  (эквивалентная 100 ГГц), объём памяти 1 МБ на канал и 2 МБ при объединении каналов. Осциллографы оснащены большим цветным ЖК дисплеем (TFT, диагональ 20 см, разрешение 800×600).

Наличие режима сегментированной памяти позволяет разделить захваченный сигнал на сегменты (до 2048 сегментов), удаляя ненужное межсегментное время, выделить отдельный сегмент для анализа и сохранения, а так же последовательно воспроизвести все полученные сегменты. Осциллограф при этом сохраняет межсегментное время и позволяет его вывести на экран, это дает возможность не только сохранить высокую частоту дискретизации при отображении   высокочастотных сигналов, но и произвести измерения временных интервалов между редко повторяющимися сигналами.

Добавление нового для осциллографов GW Instek режима “поисковой машины”, необходимой для осциллографов с длинной памятью, позволяет производить поиск событий в отображаемом сигнале по условиям заданным пользователем. Каждое найденное событие помечается маркером. Пользователь может в ручном режиме перемещаться между маркерами. Возможности поисковой машины позволяют перенести настройки поисковой машины в условия синхронизации и наоборот.

В арсенале измерительных ресурсов новых приборов: автоматические (28 видов), включая возможность измерения временных параметров сигналов в разных каналах. Курсорные измерения, с возможность выбора отображения результата измерения в различных величинах. Режимы растяжки, самописца и XY.

Синхронизация осуществляется по уровню сигнала, по условиям длительности импульса, ТВ-сигналом, по скорости изменения сигнала, по ранту и по времени ожидания.

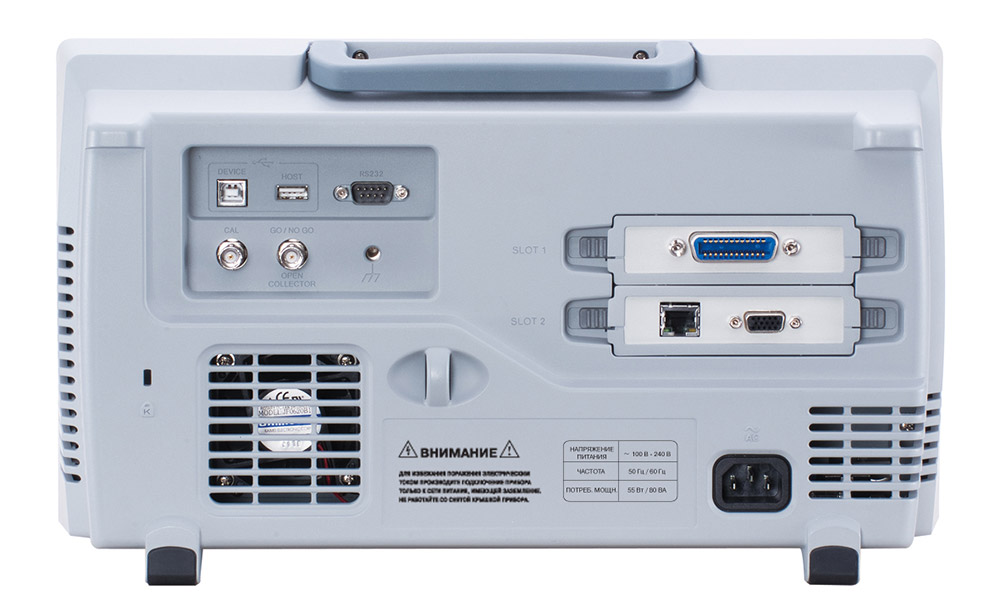

Функциональные возможности осциллографов серии GDS-72000 могут быть могут быть расширены с помощью добавления аппаратной опций функционального генератора сигналов произвольной формы и логического анализатора (8 или 16 каналов). Установка опций производится в отсеки, расположенные на задней панели осциллографа и доступна для самостоятельной установки пользователем. Выход генератора и входы логического анализатора расположены на передней панели осциллографа. Управление возможностям функционального генератора и логического анализатора осуществляется из меню управления осциллографом.

Также в осциллограф возможна установка программной опция декодирования и синхронизации по шинам SPI, I2C, UART. Декодирование производится как аналоговых сигналов, поступающих на вход осциллографа, так и логических сигналов поступающих на вход логического анализатора.

Осциллографы оснащены интерфейсами USB и RS-232 обеспечивающими дистанционное управление с ПК и сохранение результатов. Имеется опциональная возможность установки LAN  и GPIB интерфейсов. Опциональный VGA выход позволяет подключить внешний экран или видеопроектор.

Встроенное экранное меню подсказки поможет пользователю понять основное назначение органов управления без обращения к руководству по эксплуатации.

Новая серия осциллографов GDS-72000 сочетает высокие технические характеристики, функциональную насыщенность и надёжность, традиционно отличающие продукцию производства компании GW Instek. Благодаря большому и высококачественному экрану удобно производить наблюдения сигналов, выполнять и документировать необходимые измерения.

GDS-72072 /
GDS-72074
GDS-72102 /
GDS-72104
GDS-72202 /
GDS-72204
GDS-72302 /
GDS-72304
Число каналов 2/4 2/4 2/4 2/4
Полоса пропускания 70 МГц 100 МГц 200 МГц 300 МГц
Дискретизация 2 ГГц 2 ГГц 2 ГГц 2 ГГц
Память 2 МБ 2 МБ 2 МБ 2 МБ
