Генераторы сигналов произвольной формы АКИП-3409А – смена поколений

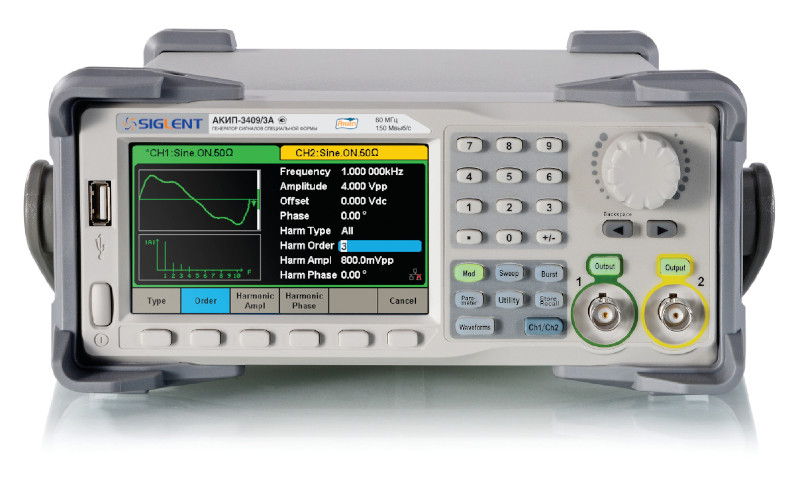

АКИП-3409/3А
АКИП-3409/3А

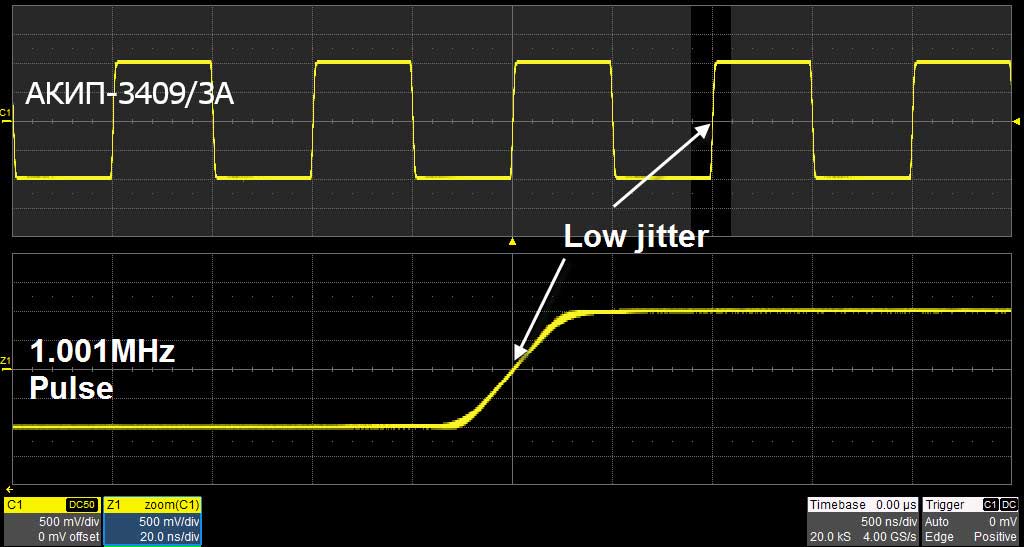

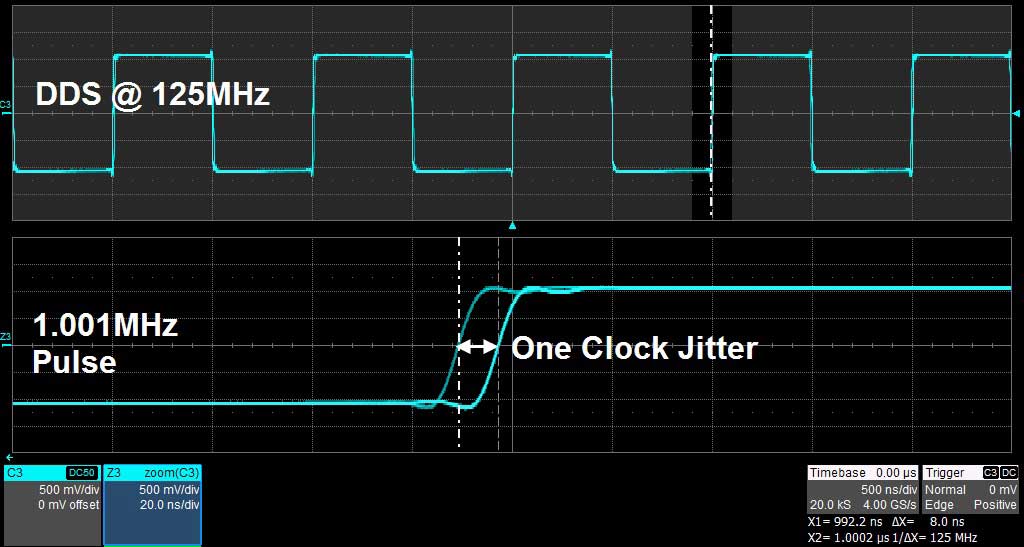

Сравнение уровня джиттера DDS и EasyPulse технологий
Сравнение уровня джиттера DDS и EasyPulse технологий

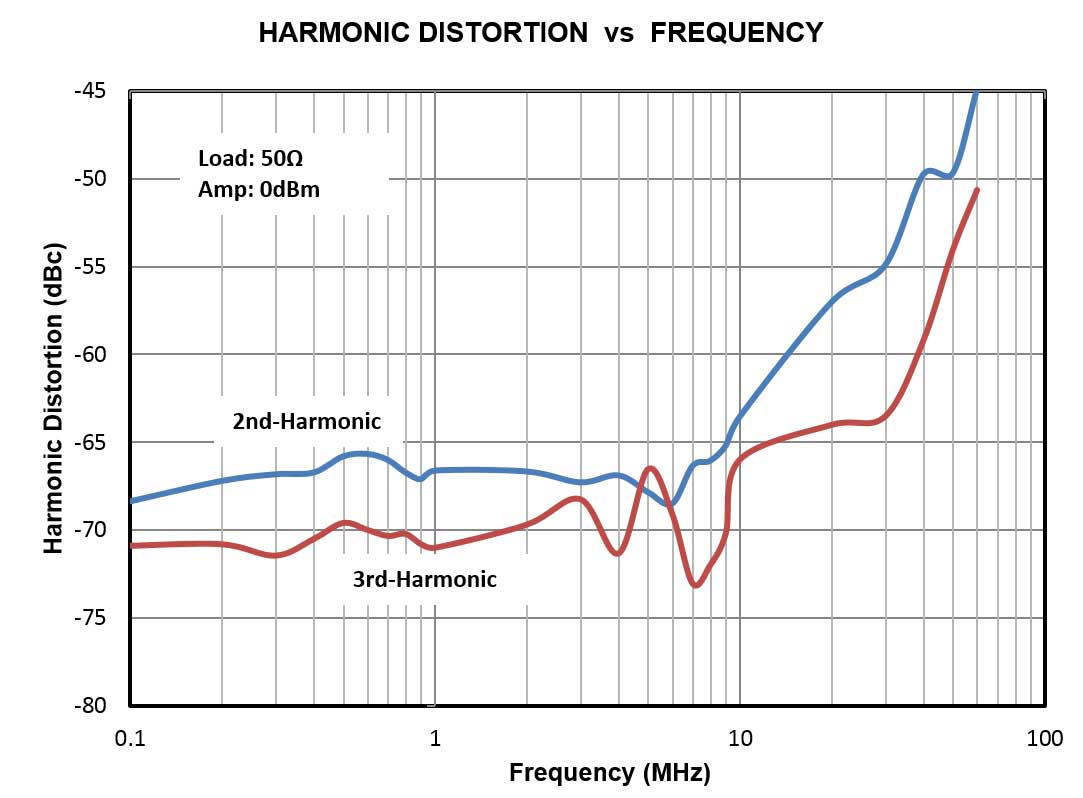

Суммарные гармонические искажения (THD) не более 0,075% Уровень гармоник и искажений менее -40 дБн
Суммарные гармонические искажения (THD) не более 0,075% Уровень гармоник и искажений менее -40 дБн

Компания Siglent анонсирует новую серию генераторов сигналов произвольной формы, которая будет представлена в России и в странах СНГ под маркой АКИП. Новая серия АКИП-3409А приходит на смену давно выпускающейся и заслужившей популярность серии АКИП-3409.

Генераторы сигналов новой серии АКИП-3409А имеют ряд улучшений. В частности, расширен частотный диапазон, повышена частота дискретизации, увеличена стабильность встроенного опорного генератора, генераторы получили новый дисплей большего размера.

Серия АКИП-3409А это 2-х канальные генераторы сигналов специальной и произвольной формы с максимальной выходной частотой до 60 МГц, частотой дискретизации до 150 МГц и разрешением ЦАП по вертикали 14 разрядов.

Три модели с диапазоном 10/ 30/ 60 МГц используют запатентованную технологию EasyPulse, которая нивелирует недостатки, присущие традиционным DDS генераторам и уменьшает уровень джиттера при формировании импульсных сигналов и сигналов прямоугольной формы.

Серия генераторов АКИП-3409А имеет два полностью независимых выходных канала, что обеспечивает возможность генерации, совершено произвольных сигналов (по частоте, амплитуде и форме) и переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам.

Модели имеют практично сконфигурированное меню и удобное расположение органов управления, оснащены большим цветным графическим дисплеем. В базовой версии генераторы АКИП-3409А оснащены интерфейсом USB на задней панели для удаленного управления приборами и программирования при помощи SCPI-команд. Опциональный кабель-переходник USB-GPIB позволяет получить полнофункциональный интерфейс GPIB для интегрирования прибора в измерительные системы. Для увеличения стабильности предусмотрена опция термостатированного внутреннего источника опорной частоты (опция 100) ±2×10-7 в год).

Базовые параметры

Модель

Диапазон частот

Выходной уровень (50 Ом)

АКИП-3409/1А

1 мкГц – 10 МГц

2 мВ ~ 10 Впик-пик (≤ 10 МГц)
2 мВ ~ 5 Впик-пик (> 10 МГц)

АКИП-3409/2А

1 мкГц – 30 МГц

АКИП-3409/3А

1 мкГц – 60 МГц



Ключевые возможности и преимущества:

  • 2 независимых канала
  • Погрешность опорного генератора: ±2×10-5 (опция 2×10-7)
  • Формирование сигналов произвольной формы: ЦАП 14 бит, частота дискретизации 150 МГц, память 16 тысяч точек
  • Режим качания (ГКЧ/Sweep) и формирования пакетов радиоимпульсов (Burst)
  • Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники)
  • Функция комбинирования результирующего сигнала из 2-х форм
  • Встроенные сигналы произвольной формы (196 типов)
  • Встроенный частотомер 100 мГц ~ 200 МГц (8 разрядов: частота, период, длительность положительного/ отрицательного импульса, коэффициента заполнения)
  • Стандартные интерфейсы: USB Host/ Device(USBTMC), LAN. Опционально – GPIB
  • Цветной графический дисплей (диагональ 11см, 480х272)
  • Графический редактор для формирования сигналов СПФ (программа EasyWave с помощью ПК)

Новинки имеют обширные возможности синхронизации для режимов модуляции, запуска и тактирования: вход/выход AUX может быть использован для подачи внешней модулирующей частоты, входа/выхода сигнала синхрозапуска, выхода синхроимпульса, также имеется отдельный вход/выход внешнего опорного генератора.

Высокая производительность генераторов, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяют формировать прецизионные сигналы. Измерительные ресурсы и возможности генераторов АКИП-3409А позволяют использовать их в самых разнообразных сферах, таких как: исследования и обучение, тестирование аналоговых датчиков, имитация сигналов окружающей среды, тестирование функциональных и интегральных схем, ремонт и сервис.

07.06.2019
Модели:  АКИП-3409/1А | АКИП-3409/2А | АКИП-3409/3A
Cерии: АКИП-3409А
