Генераторы сигналов произвольной формы АКИП-3421 и АКИП-3421А

АКИП-3421

Представляем новые серии генераторов произвольно формы под торговой маркой АКИП™: АКИП-3421 и АКИП-3421А. Генераторы серий АКИП-3421 и АКИП-3421А позволяют просто и быстро создавать сложные формы сигналов благодаря сенсорному управлению и новейшим программным интерфейсам SimpleRider™, Expert Rider™. Для генерации сигналов сложных форм требует всего лишь нескольких касаний экрана.

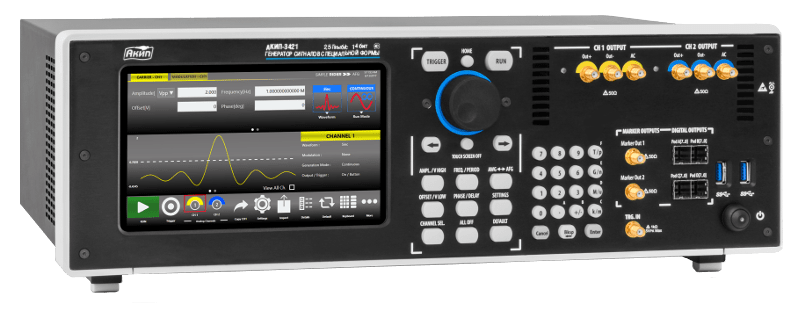

Модели генераторов АКИП-3421 и АКИП-3421А выполнены в моноблочном корпусе высотой 3U с возможностью монтажа в стандартную 19'' стойку, обладаю большим цветным сенсорным емкостным экраном. Все модели имеют двух канальное исполнение, с опциональной возможностью активации цифровых каналов. Основные технические характеристики и особенности модели приведены в таблице ниже.

Характеристики АКИП-3421 АКИП-3421А
Аналоговые каналы 2 2
Цифровые каналы 16 / 32 - опция 8 – опция
Частотный диапазон 1 мкГц – 600 МГц 1 мкГц – 300 МГц
Частота дискретизации 2,5 ГГц 1,2 ГГц
ЦАП 14 бит 14 бит
Память 1 / 16 / 32 / 64 МБ/канал в зависимости от опции 2 / 64 / 128 МБ/канал в зависимости от опции
Выходной уровень (50 Ом) до 5 Впик-пик до 6 Впик-пик
до 12 Впик-пик (опция)

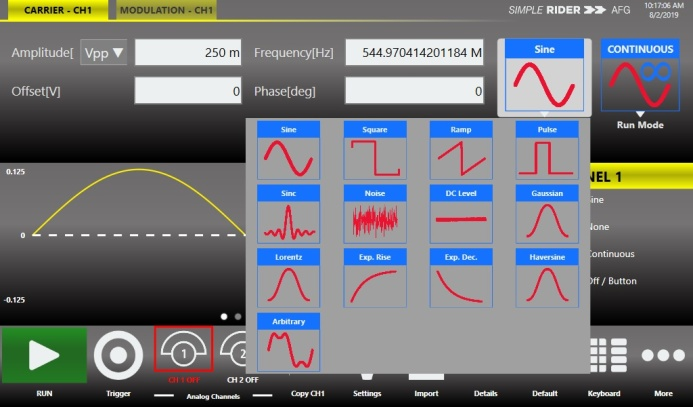

Новые генераторы АКИП сочетают в себе возможности генераторов произвольных и специальных форм, а так же генератор кодовых последовательностей. Комбинация пользовательских интерфейсов Expert Rider и SimpleRider позволяет быстро и легко создавать как простые специальный формы сигналов (синус, прямоугольник) так и сложные произвольные формы, а также различные виды модуляции. По умолчанию генератор запускается с интерфейсом SimpleRider. С интерфейсом SimpleRider, технологией DDS и большим сенсорным экраном диагональю 17,8 см генерация различных форм сигналов, модулирующих колебаний, режима качания сигнала по частоте, а также формирование пачек радиоимпульсов происходит максимально быстро.

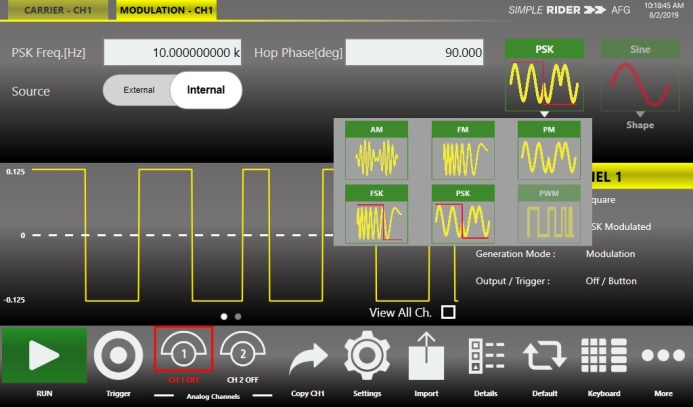

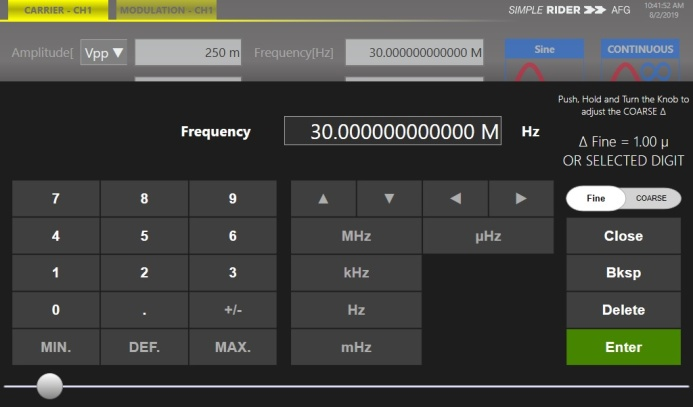

Все элементы управления и настройки всегда находятся в одном касании: достаточно провести пальцем по экрану, чтобы переключить канал, коснуться необходимой иконки и получить доступ к параметрам модуляции, провести пальцем по кнопке Import, и быстро импортировать сигналы. Также возможно использовать сенсорную виртуальную клавиатуру для изменения значений параметров выходного сигнала.










Для создания сложных произвольных форм сигнала, а также цифровых модуляций (например, I/Q), необходимо переключится на интерфейс Expert Rider.

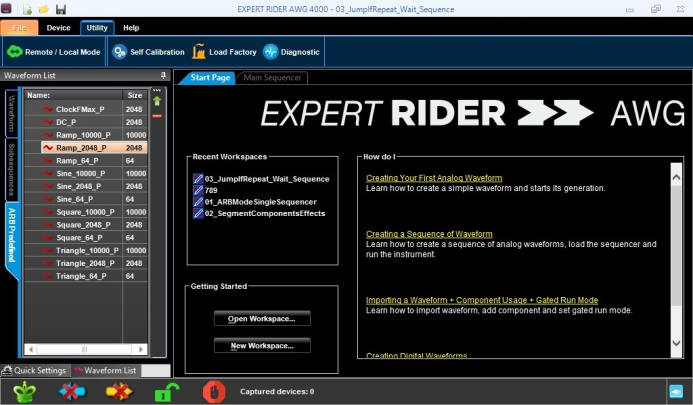

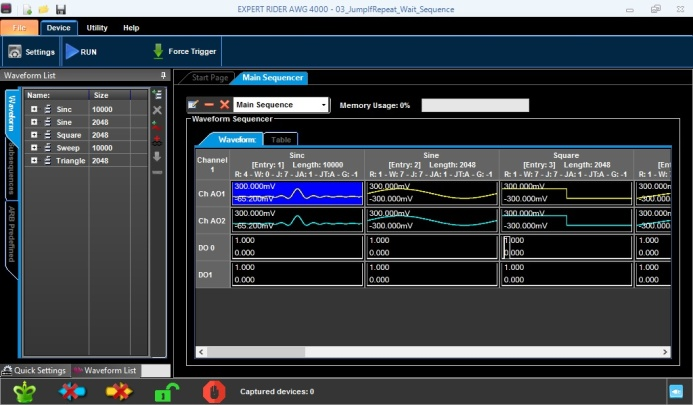

С помощью пользовательского интерфейса Expert Rider пользователи могут использовать все функции режима СПФ: формирования произвольного сигнала из различных сегментов (1... 16384), использование цифровых шаблонов и формирования последовательностей с выбором числа повторений, применение циклов и переходов между сегментами. Для более удобной работы имеется возможность подключения внешнего монитора.

Интерфейс Expert Rider это мощный редактор произвольных сигналов, имеющий возможность добавления шума, фильтров и импорта большого набора, модулированных данных, таких радиочастотные сигналы или I/Q модулированные сигналы.

Выходные каналы 1 и 2 могут быть синхронизированы (с управляемым смещением), а также настроенные на разные режимы работы: дифференциальный, несимметричный, связанный по переменному току (AC coupled).

Опциональный цифровой выход в сочетании с аналоговыми сигналами является идеальным инструментом для цифрового дизайна.







Области применения генераторов сигналов АКИП-3421

Разработка и тестирование сложных электронных устройств

Современная техника такая как, например, автомобиль включают в себя множество сложных электронных блоков управления с очень чувствительными электронными компонентами. Генераторы произвольных форм АКИП-3421 и АКИП-3421А сочетающие частоту дискретизации 2,5 ГГц/ 1,2 ГГц с 14 битным вертикальным разрешением, представляют собой идеальный инструмент для успешного решения новых задач разработки и тестирования современной электроники.

  • Эмуляция протоколов CAN, CAN-FD, LIN, Flexray.
  • ЭМС: тестирование, поиск неисправностей и отладка.
  • Эмуляция бортовых сетей до 24 В (АКИП-3421А, опционально на высокоомной нагрузке).
  • Тестирование полупроводниковых МОП-структур (MOSFET) для оптимизации различной электроники.

IoT (интернет вещей)

Генераторы произвольной формы АКИП-3421 и АКИП-3421А позволяют создавать сложные радиочастотные и I/Q модулированные сигналы, для симуляции и тестирования, беспроводных IoT Ind 4.0 устройств.

Возможность импортирования формы сигнала для эмуляции тестируемых устройств, наложения искажения на форму сигнала (шума) для тестирования устройств IoT на соответствие стандартам.

Приложения для НИОКР

Исследовательские центры и университеты являются ключевыми пользователями новых генераторов СПФ АКИП-3421 и АКИП-3421А.

Многоуровневая и циклическая генерация произвольных сигналы сложной формы, а также эмуляция пачек импульсов с быстрым фронтом в комбинации с интуитивно понятным интерфейсом это идеальный набор инженеров и разработчиков крупных проектов, например, таких как Токама́к (тороидальная камера с магнитными катушками). Новые генераторы позволяют эмулировать самые разнообразные сигналы, что позволяет заменить целый комплекс специальных тестовых плат.

  • Эмуляция детекторов
  • Эмуляция источников сигнала с наложением шума
  • Генерация / воспроизведение реальных сигналов
  • Эмуляция длинных последовательностей ПСП (PRBS)

Приложения для аэрокосмической и оборонной промышленности

Новые генераторы СПФ АКИП-3421 и АКИП-3421А позволяют эмулировать сигналы подавления радарных и сонарных систем. Могут быть использованы в цифровых системах модуляции для радиоприложений или других I/Q модулированных сигналов.

Генерация сигналов импульсной формы для таких приложений, как импульсные электронные или рентгеновские источники, рентгенография, имитация импульсного освещения, мощные микроволновые модуляторы.

  • Частотная характеристика, интермодуляционные искажения и измерения коэффициента шума.
  • Фазовая автоподстройка частоты (ФАПЧ/PLL) - характеристика полосы втягивания и диапазона удержания.
  •  Эмуляция сигналов базовой частоты радаров.

Тестирование полупроводников

Генерация сложных сигналов произвольной формы, с наложением шума или искажений, является отличным способом для тестирования полупроводниковых компонентов на соответствие стандартам.

Быстрые фронты и генерация импульсов могут использоваться для определения характеристик устройств с быстрым питанием.



Новые генераторы сигналов произвольный форм АКИП-3421 и АКИП-3421А это комплексное многофункциональное устройство, которое может применять в самых различных сферах, как на этапах разработки и отладки, так и в процессе производства беспроводных устройств, радио- и электрокомпонентов, машиностроении. Генераторы АКИП-3421 и АКИП-3421А могут быть использованы для эмуляции различных технологических процессов, в телекоммуникации, в протоколах последовательной передачи, для обучения в высших учебных учреждениях, для научных исследований.

19.08.2019
Модели:  АКИП-3421 (16М) | АКИП-3421 (16М) + AWG4022-WB | АКИП-3421 (1М) | АКИП-3421 (32М) | АКИП-3421 (64М) | АКИП-3421А (128М) | АКИП-3421А (2М) | АКИП-3421А (64М)
