HVFO108 – новый высоковольтный оптически изолированный пробник Teledyne LeCroy до 150 МГц

HVFO108
HVFO108

Компания Teledyne LeCroy (США) анонсировала выпуск новой модели изолированной системы измерений HVFO (High Voltage Fiber Optic probe) - пробник HVFO108.

Система представляет собой оптически изолированный высоковольтный пробник с полосой частот входных сигналов до 150 МГц и высоким уровнем ослабления синфазной помехи (CMRR). Новинка предназначена для применения в высоковольтных (ВВ) приложениях с рейтингом до 35 кВ в режиме с общей «землей» (common-mode).

Новинка позволяет проводить точные измерения, обеспечивая гальваническую развязку с применением оптоэлектронного преобразователя и современной технологии передачи аналогового сигнала через оптоволокно в системах с «плавающей землей» в условиях помех и паразитного ВЧ зашумления.

Высоковольтный оптически изолированный пробник

Система измерений HVFO108 разработана с целью максимального соответствия потребностям отрасли и при этом имеет приемлемую стоимость по сравнению с другими решениями. По оценке разработчиков, системой может быть решено ~95% задач измерений с «плавающей землей» малых сигналов на ВВ шине в устройствах питания силовой электроники при тестировании датчиков на соответствие EMC, EFT, ESD и систем защиты от радиочастотных помех.

HVFO108 значительно превосходит возможности измерений и точность воспроизведения сигнала (fidelity) обычных ВВ дифференциальных пробников и систем сбора информации, которые основаны на гальванической развязке в цепи высокого напряжения. Применение системы исключает необходимость выполнять достаточно опасные испытания ЭУ традиционными средствами, которые требуют развязки по «земле» как осциллографа, так и подключаемого к нему пробника.

Основные технические параметры и преимущества:

  • Диапазон исследуемых сигналов до 150 МГц.
  • Практически неограниченная безопасность в режиме Common-mode.
  • Минимальный шум и улучшенные параметры подавления помех (140 дБ CMRR).
  • Низкая индуктивность в измерительной петле.
  • Минимальное ослабление исследуемого сигнала.
  • Снижение влияния помех при подключении, лучший импульсный отклик по сравнению с обычными высоковольтными дифференциальными пробниками.
  • Выбор входных насадок для подключения (5 номиналов Uвх): +/-1 В …+/-40 В.
  • Устраняет необходимость иметь цифровой осциллограф с «float» режимом.
  • Совместим со всеми осциллографами Teledyne LeCroy с шиной ProBus.

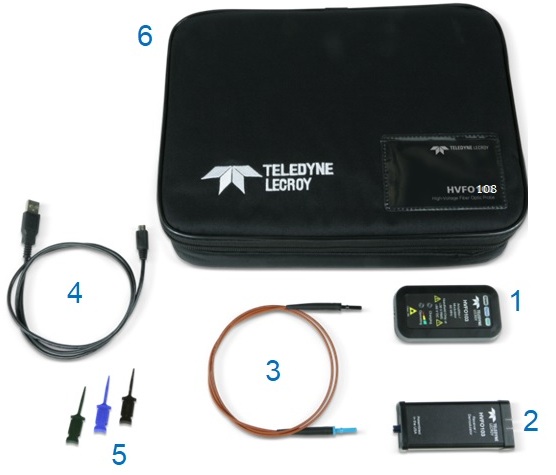

Состав системы измерений HVFO108:

  1. Передатчик (усилитель-модулятор) (1 шт.)
  2. Приёмник демодулирующий (1 шт.)
  3. Соединительный оптический кабель 1 м (1 шт.)
  4. USB-кабель для зарядки (1 шт.)
  5. Комплект микрозажимов «шприц-крюк» (3 шт.)
  6. Тканевый кейс для укладки и хранения (1 шт.)

Нижеперечисленные аксессуары для пробника заказываются отдельно (опции):

  1. Входные насадки с различным ослаблением:
    • ±1 В (1x) насадка с наконечником для передатчика (HVFO100-1X-TIP-U)
    • ±5 В (5x) насадка-аттенюатор с изм. наконечником (HVFO100-5X-TIP-U)
    • ±10 В (10x) насадка-аттенюатор с наконечником (HVFO100-10X-TIP-U)
    • ±20 В (20x) насадка-аттенюатор с наконечником (HVFO100-20X-TIP-U)
    • ±40 В (40x) насадка-аттенюатор с наконечником (HVFO100-40X-TIP-U)
  2. Запасной передатчик (усилитель-модулятор): обеспечивает непрерывность измерений – пока передатчик №1 находится на зарядке, передатчик №2 в это время находится в работе - HVFO103-XMITTER. Длительность работы от Li-ion аккумулятора составляет до 6 часов
  3. 1 м соединительный оптический кабель HVFO-1M-FIBER (запасной)
  4. 2 м соединительный оптический кабель HVFO-2M-FIBER
  5. 6 м соединительный оптический кабель HVFO-6M-FIBER
08.06.2020
Модели:  HVFO108 | HVFO-1M-FIBER | HVFO-2M-FIBER | HVFO-6M-FIBER | HVFO100-10X-TIP-U | HVFO100-1X-TIP-U | HVFO100-20X-TIP-U | HVFO100-40X-TIP-U | HVFO100-5X-TIP-U
