Компактные пробники-тестеры напряжений APPA Voltest-B и APPA Voltest-S

../../upload/old-site/photos/appa-voltest-b.jpg

../../upload/old-site/photos/appa-voltest-b~3.jpg

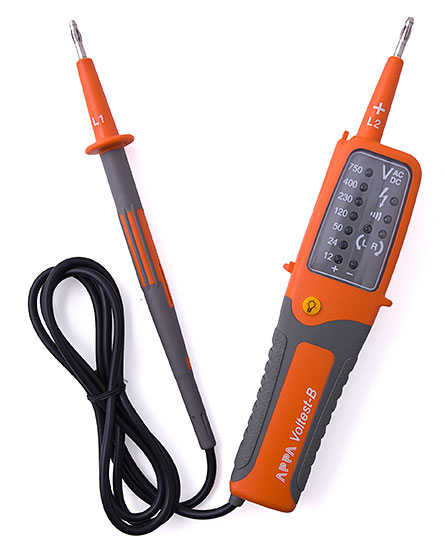

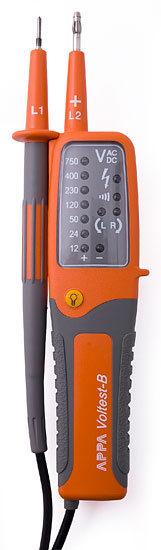

Компания АРРА приступила к выпуску компактных измерителей напряжения APPA Voltest-B / APPA Voltest-S, которые конструктивно представляют собой  2-х полюсные детекторы напряжения  (пробники-тестеры). Измерители предназначены для измерения и индикации напряжений на электроустановках (ЭУ) в диапазоне фазных и межфазных напряжений от 1 до 750 В переменного и постоянного тока. Измеритель APPA Voltest-S имеет функцию измерения частоты переменного напряжения до 1000 Гц и омического сопротивления цепи до 2000 Ом.

Кроме того, пробники-тестеры APPA Voltest-B / APPA Voltest-S позволяют осуществлять оперативную проверку работоспособности УЗО,  целостность цепи благодаря звуковой и световой сигнализации.

Измерители APPA Voltest-B / APPA Voltest-S  выполнены с применением инновационных схемотехнических решений в современном пыле- и влагозащищённом корпусе, соответствуют классу защиты IP65. Данные приборы имеют яркую расцветку и маркировку,  удобны и просты в эксплуатации. Встроенная подсветка рабочей зоны увеличивает безопасность работы,  позволяя работать в помещениях со слабым освещением или в условиях недостаточной видимости.

Работа электротехнического персонала всегда требует безопасного проведения измерений, поэтому в вопросах обеспечения защиты нет места компромиссам!  Измерители напряжения, используемые в сетях и ЭУ напряжением до 1000 В, должны соответствовать международному стандарту МЭК/EN 61243-3, который предъявляет комплексные требования к соблюдению пользователями мер безопасности, а также к процедурам проведения измерений в ЭУ.

Измерители APPA Voltest-B / APPA Voltest-S разработаны и изготовлены в строгом соответствии с нормами стандартов EN 61326, EN 55011, EN 61010-1 (-031). Ударопрочный, пыле-  и брызгозащищённый корпус имеет класс защиты IP 65, что допускает применение в жестких окружающих условиях эксплуатации на объектах промышленности, на производстве и в быту.

Важной особенностью международного стандарта является следующее требование: индикаторы напряжения, потребляющие от измеряемой цепи токи величиной более 3,5 мА для переменного тока и 10 мА для постоянного тока, должны иметь защитный кожух для исключения случайного прикосновения к жалу щупа. В полной мере это обеспечивается в пробниках-тестерах APPA Voltest-B / APPA Voltest-S, имеющих предохранительные упоры-ограничители для надёжного удержании рукой. Они не допускают случайного соскальзывания пальцев оператора к токоведущим цепям и проводникам находящимся под напряжением.

Выбирая измеритель APPA Voltest-B или APPA Voltest-S, Вы получаете безопасный, многофункциональный и инновационный продукт проверенный и одобренный авторитетными международными институтами независимых испытаний и сертификации. Серия измерителей напряжения APPA Voltest вновь подтверждает авторитет фирмы АРРА как ведущего эксперта в разработке и изготовлении средств измерения и технологиях электробезопасности.

Функциональность  и  основные  возможности:

  • Измерение постоянного или переменного напряжения 1 В…750 В с максимальным разрешением 0,1 В (отображение результатов на ЖК-дисплее) - Voltest-S
  • Изм. напряжения (пост./перем.) с индикацией напряжения на с/д шкале: 12, 24, 50, 120, 230, 400, 750 В  - APPA Voltest-B
  • Тест на отключение УЗО (преднамеренное размыкание дифф. выключателя)
  • Измерение сопротивления 1…2000 Ом, частоты  1…999 Гц (APPA Voltest-S)
  • Проверка целостности цепи со световой и звуковой сигнализацией (прозвонка): до 200 Ом (APPA Voltest-S), до 200 кОм (APPA Voltest-B)
  • Проверка p-n перехода (тестирование диодов)
  • Функция однополюсной индикации фазного напряжения
  • Функция  проверки правильности и чередования фаз 3ф сети
  • Однополюсная индикация напряжения на объекте или напряжения прикосновения на корпусе электроустановки > 50 В
  • Индикация полюсов постоянного напряжения (на дисплее и на диодной линейке)
  • Светодиодная подсветка зоны измерения в направлении центрального щупа
  • Ударопрочное исполнение (допускает падение с высоты 1 м)

Особенности:

  • Базовая погрешность 1,0% (DCV)  -  APPA Voltest-S
  • ЖК-индикатор (макс. индицируемое число 2000) - APPA Voltest-S
  • Индикация  ресурса батарей -  APPA Voltest-S
  • Автоматический выбор режима измерений «Пост/ Перем.» (AC/DC)
  • Режим тестирования напряжения без отключения УЗО (tизм ≥ 5 с; ток 3,5 мА)
  • Звуковая сигнализация при автодетектировании переменного напряжения (AC) или отрицательного полюса источника постоянного напряжения (DC)
  • Диодный  датчик не требует элементов питания для работы (автовключение > 12В)
  • Автоматическое выключение измерителя, если он не используется
  • Режим  самодиагностики исправности при включении
  • Исполнение IP65 для применения в жестких условиях эксплуатации
  • Эргономичный корпус, класс защиты МЭК 61010 по кат. IV 600 В/кат. III 1000 В
  • Съёмные 4 мм подпружиненные наконечники щупов

Функция «Тест напряжения с управлением отключением УЗО»:

Во время выполнения тестирования с помощью измерителей APPA Voltest-B / APPA Voltest-S может произойти нежелательное срабатывание  УЗО  с номинальным током 10мА/ 30 мА, установленных в цепи (т.е. разъединение полюсов цепи).

При кратковременной (до 5 с !!!) установке щупов в гнёзда «L-N» с соблюдением расположения индикаторной метки (щуп «+» на фазном проводе) и последующем касании пробником контакта «PE»  - УЗО сработает и отключит напряжение в цепи. В таком режиме можно выполнять тесты УЗО около 30с (пиковое значение силы тока ~ 0,2А).
В тоже время конструкция измерителей позволяет  выполнить тестирование напряжения без отключения УЗО  в тех системах, где в отходящих ветвях для защиты в цепи «L-PE» установлены дифф. выключатели (ВДТ).

С этой целью измерители имеют внутреннее нагрузочное сопротивление, которое при необходимости (по текущим условиям измерений) - позволяет заблокировать срабатывание УЗО.
Для этого следует установить щупы в гнёзда электророзетки «L-N»  и выполнить тестирование напряжения  в течение интервала времени более  5 c.

После этой манипуляции можно выполнять изерение в цепи «L-PE» - без отключения УЗО (протекающий ток в цепи ~3,5А). Для возобновления возможности принудительного отключения установленного в цепи УЗО необходимо сделать перерыв в тестировании ~ 10 мин. Такое время требуется для возврата внутренней схемы измерителя в состояние функциональной готовности работы в режиме  «прогрузка УЗО».

02.03.2009
