Компания Teledyne LeCroy анонсирует новую серию осциллографов смешанных сигналов MS высокого разрешения HDO

../../upload/old-site/photos/hdo4104-ms_wleadset.jpg

../../upload/old-site/photos/hdo6104-ms_wconn.jpg

../../upload/old-site/photos/hdo-ms_leadset.jpg

../../upload/old-site/photos/hdo-ms_wavescan-pattern_ss.png

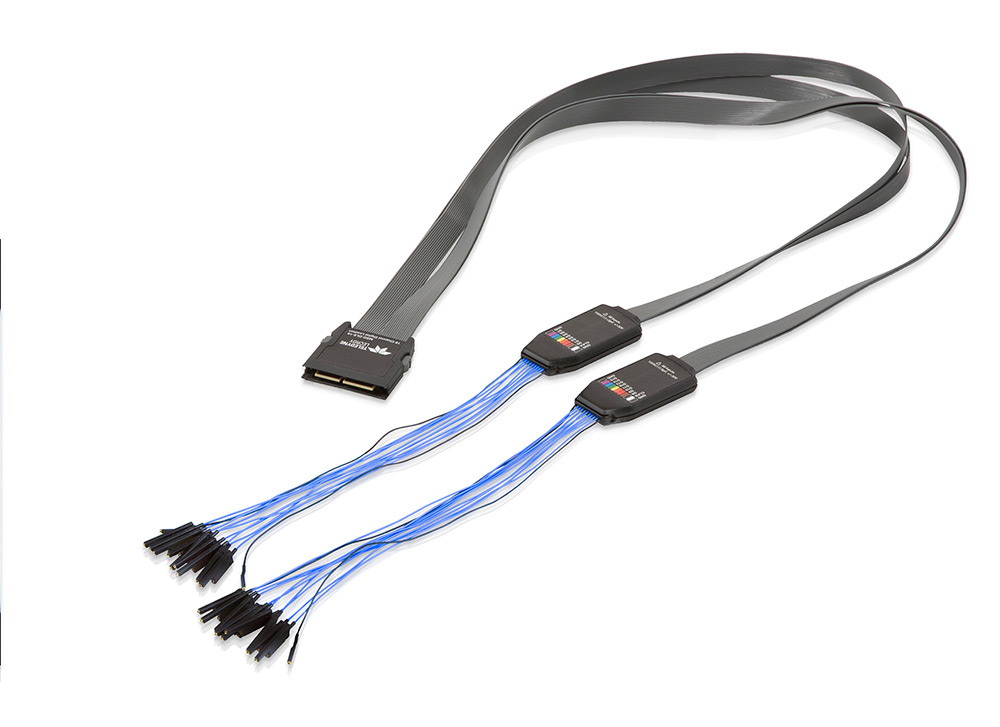

Компания Teledyne LeCroy представила новую линейку цифровых запоминающих осциллографов со встроенным логическим анализатором серии HDO-MS: HDO4000-MS и HDO6000-MS, которые сочетают в себе 16 цифровых каналов, технологию высокого разрешения HD4096, глубокую память и компактный форм-фактор.

Новая серия включает 9 моделей с полосами пропускания от 200 МГц до 1 ГГц. Между собой модели отличаются полосой пропускания, глубиной памяти, числом каналов и набором аналитических возможностей. Все модели HDO-MS обладают большим 12,1” дисплеем с сенсорным экраном, интуитивно понятным интерфейсом для улучшения работы, мощными средствами отладки, плюс: имеют  полный набор автоматических измерений и математических функций. Все это превращает осциллографы серии HDO-MS в одну измерительную систему для аналоговых, цифровых и сигналов последовательной передачи данных.

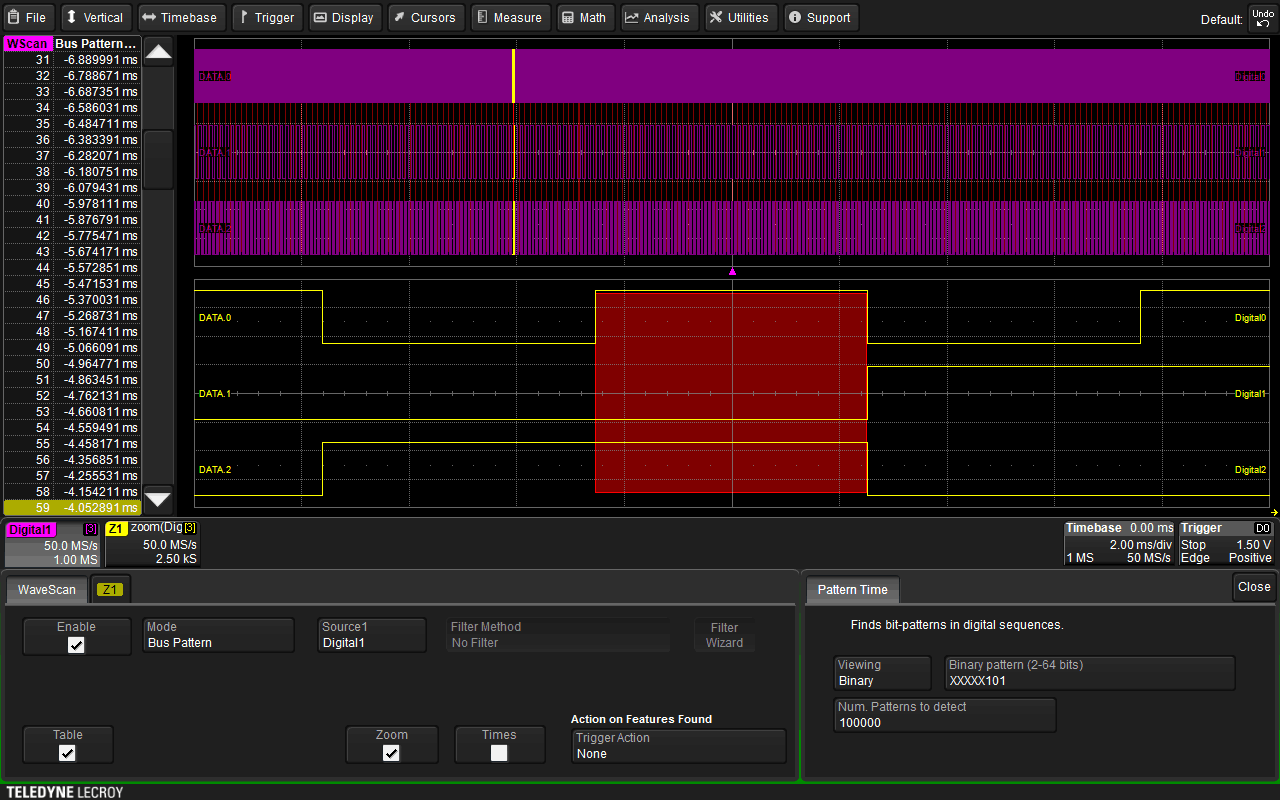

Встраиваемые системы становятся все более сложными, поэтому для их анализа необходим мощный осциллограф смешанных сигналов. В дополнение к 16 цифровым каналам, серия осциллографов HDO-MS поставляется с базовым набором средств отладки цифровых систем:. Аналоговые и Цифровые условия запуска, набор временных измерений, поиск по шаблону, возможности  просмотра информации  о протоколе передачи данных    (на логическом и физическом уровне), извлечение данных из потока сообщений последовательного протокола для цветографического отображения этих  данных на дисплее и пр. являются идеальными инструментами для точной и быстрой проверки и отладки в сложных встраиваемых системах. Эти функции дополняют комплексный набор инструментов HDO, который включает в себя такие инструменты как: WaveScan (быстрый поиск событий), режим предыстории (прокрутка осциллограмм назад во времени), сбор данных в сегментированном режиме (расширяет возможности глубокой памяти), и LabNotebook (генерация отчета нажатием одной кнопки). Дополнительные программные пакеты анализатора спектра и анализа мощности расширяют возможности осциллографов, использующих технологию высокого разрешения.  Используя 12-битную архитектуру  АЦП, осциллографы смешанных сигналов серии HDO-MS позволяют добиться высокой точности измерений, повысить эффективность отладки и анализа, улучшить возможности тестирования и обеспечить непревзойденные результаты в таких отраслях как телекоммуникация, автомобильная промышленность, энергетика.

Для пользователей уже имеющих осциллографы высокого разрешения серии HDO4000 и HDO6000 возможна аппаратная модернизация до осциллографа смешанных сигналов в сервисном центре в г. Москве.

Перечень моделей и основные технические характеристики серии приведены в таблицах 1 и 2:

Таблица 1. Основные характеристики серии HDO4000-MS

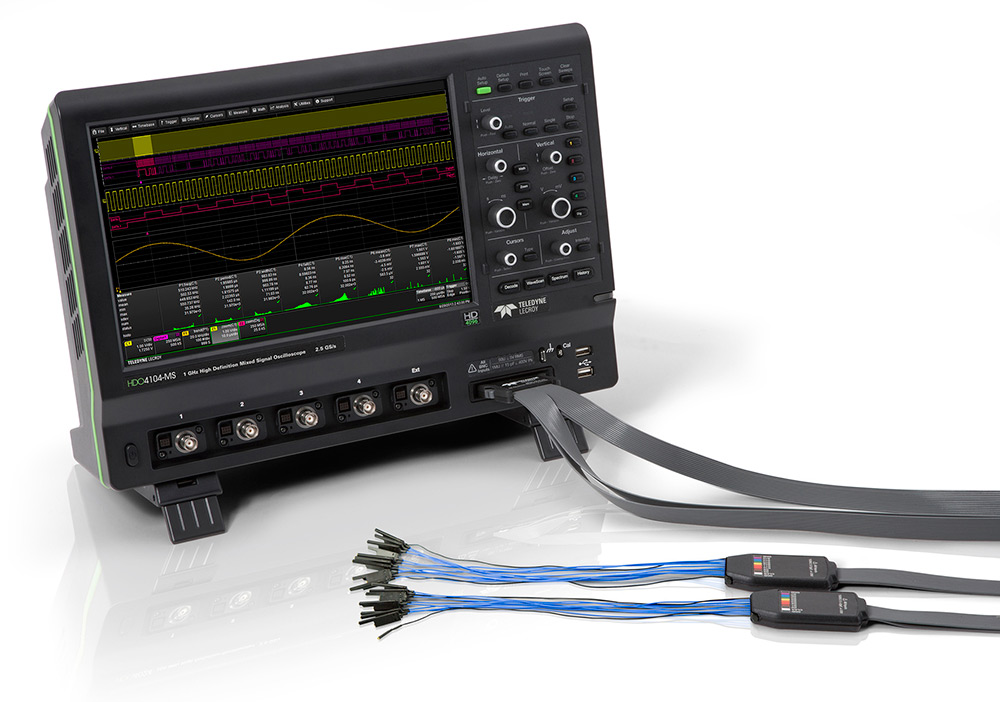

HDO4022-MS HDO4024-MS HDO4032-MS HDO4034-MS HDO4054-MS HDO4104-MS
Полоса пропускания 200 MГц 200 MГц 350 МГц 350 МГц 500 МГц 1 ГГц
Число вх. каналов (аналоговые) 2 4 2 4 4 4
Частота дискретизации (по всем каналам) 2.5 Гвыб/с 2.5 Гвыб/с 2.5 Гвыб/с 2.5 Гвыб/с 2.5 Гвыб/с 2.5 Гвыб/с
Память (на канал) 12,5 MБ/кан 12,5 MБ/кан 12,5 MБ/кан 12,5 MБ/кан 12,5 MБ/кан 12,5 MБ/кан
Максимальная память (при объединении) 25 MБ 25 MБ 25 MБ 25 MБ 25 MБ 25 MБ
Опция памяти
(на канал/при объединении)
25/ 50 MБ 25/ 50 MБ 25/ 50 MБ 25/ 50 MБ 25/ 50 MБ 25/ 50 MБ
Дисплей (сенсорный) 30 см 30 см 30 см 30 см 30 см 30 см
Число цифровых каналов 16 16 16 16 16 16
Частота дискретизации  в циф. кан. 1.25 Гвыб/с 1.25 Гвыб/с 1.25 Гвыб/с 1.25 Гвыб/с 1.25 Гвыб/с 1.25 Гвыб/с
Минимальная длительность импульса 2 нс 2 нс 2 нс 2 нс 2 нс 2 нс
Максимальная частота вх. сигнала по шине 250 МГц 250 МГц 250 МГц 250 МГц 250 МГц 250 МГц

Таблица 2. Основные характеристики серии HDO6000-MS

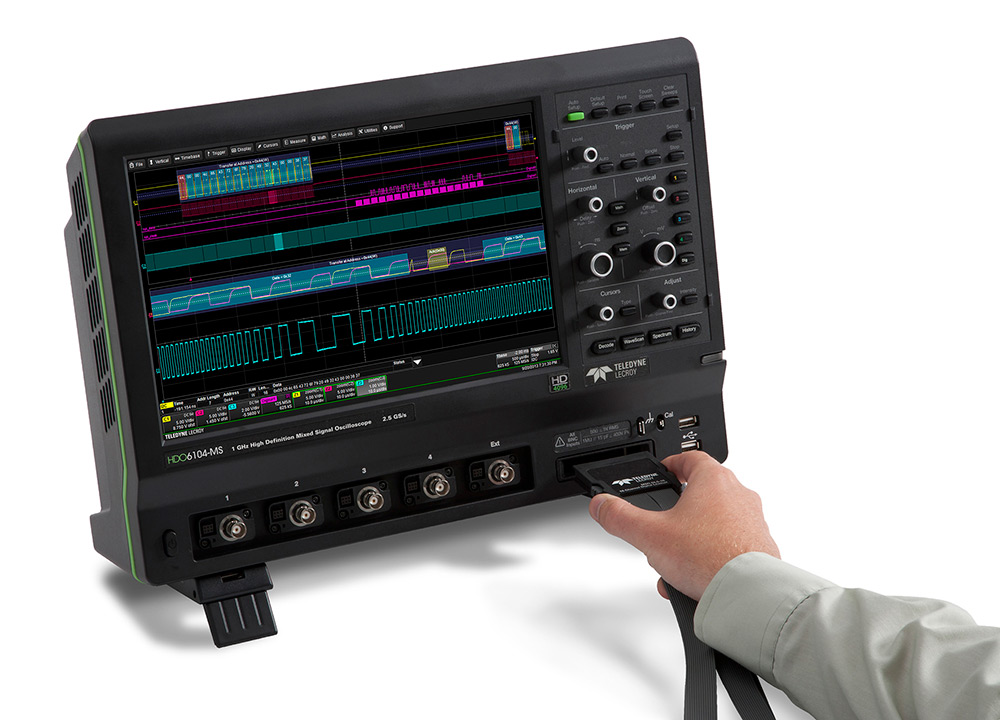

HDO6034-MS HDO6054-MS HDO6104-MS
Полоса пропускания 350 МГц 500 МГц 1 ГГц
Число вх. каналов (аналоговые) 4 4 4
Частота дискретизации (по всем каналам) 2.5 Гвыб/с 2.5 Гвыб/с 2.5 Гвыб/с
Память (на канал) 50 MБ /кан 50 MБ /кан 50 MБ /кан
Максимальная память (опционально) 250 MБ /кан 250 MБ /кан 250 MБ /кан
Дисплей (сенсорный) 30 см 30 см 30 см
Число цифровых каналов 16 16 16
Частота дискретизации в циф. кан. 1.25 Гвыб/с 1.25 Гвыб/с 1.25 Гвыб/с
Минимальная длительность импульса 2 нс 2 нс 2 нс
Максимальная частота вх. сигнала по шине 250 МГц 250 МГц 250 МГц

13.11.2013
