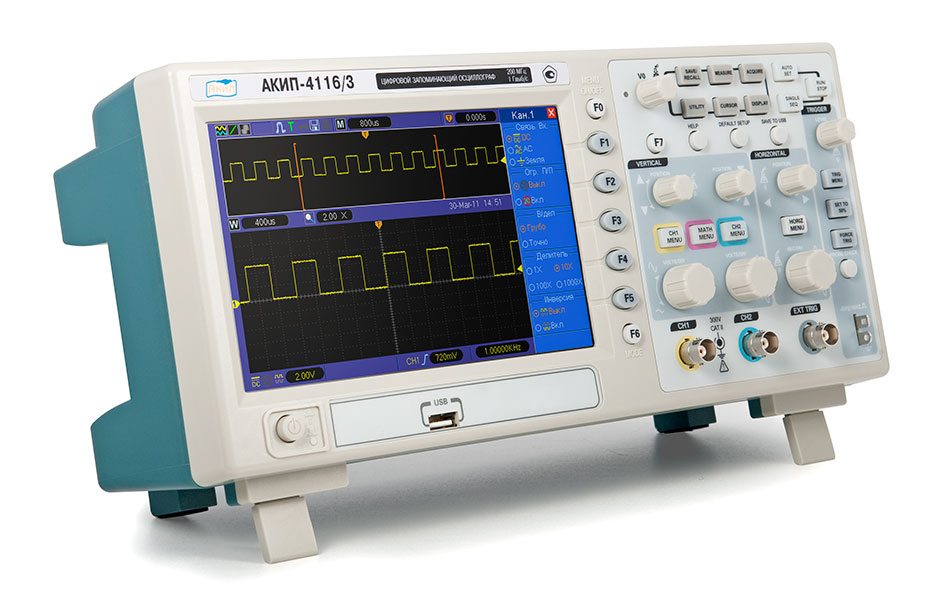

Лабораторные цифровые осциллографы серии АКИП-4116

../../upload/old-site/photos/akip-4116_3.jpg

Ещё три модели бюджетного класса серии АКИП-4116 добавлены в линейку цифровых осциллографов АКИП™. Новые осциллографы выполнены на базе 8 битного АЦП с полосами пропускания 60 МГц (АКИП-4116/1), 100 МГц (АКИП-4116/2) и 200 МГц (АКИП-4116/3) и имеют 2 входных канала. Максимальная частота дискретизации в режиме реального времени у всех моделей составляет 1 Гвыб/с (эквив. частота дискретизации для периодических сигналов - 25 ГГц). Приборы имеют современное эргономичное исполнение, компактные размеры и удобное управление.

  АКИП-4116/1 АКИП-4116/2 АКИП-4116/3
Число каналов 2 2 2
Полоса пропускания 0…60 МГц 0…100 МГц 0…200 МГц
Частота дискретизации 1 ГГц 1 ГГц 1 ГГц
Максимальная  память 512 К (1М при объединении каналов)
Быстрая память (опции)  4K / 16 K / 40 K

Ресурсы сбора данных характеризуются объёмом памяти  512 К выборок на канал (до 1 М выборок в одноканальном режиме). Для пользователей, которым для целей анализа сигналов требуется меньшая память, например, для студентов в рамках учебного процесса или настройщикам трактов РЭА на производстве (сервис-центре) в качестве опции предлагается память 4 K, 16 K и 40 K (т.н. быстрая память/fast memory). Это позволит при необходимости значительно быстрее сохранять собранные данные такого объёма, чем  при максимально глубокой памяти объёмом 512 К/1 М.

Осциллографы серии АКИП-4116 обеспечивают автоматические измерения параметров сигнала (всего 11 параметров), а также курсорные измерения (ΔU; ΔT; 1/ΔT) в режимах «ручной», «автоизмерения» и «слежение». Приборы новой серии оснащены возможностью математических операций с осциллограммами (4  функции),  режимом  быстрого преобразования Фурье (БПФ) для частотного анализа. Новинки имеют следующие типы синхронизации: по фронту, по длительности импульса, по скорости нарастания и Video (ТВ-синхронизация). В меню доступен выбор цифровых фильтров: ФВЧ, ФНЧ, полосовой, режекторный. Управление регулировками и всеми функциями осциллографов осуществляется с помощью удобного пользовательского интерфейса.

Все модели в стандартном оснащении имеют интерфейс USB на передней панели для подключения внешних накопителей, а также порт USB на задней панели для подключения прибора к ПК. Штатное программное  обеспечение, позволяет  дистанционно управлять осциллографом, а также обеспечивает сохранение осциллограмм, анализ в реальном масштабе времени и документирование результатов измерений.

Особо следует отметить наличие в моделях серии АКИП-4116 большого высококонтрастного цветного ЖК-дисплея для визуализации исследуемых сигналов и отображения результатов измерений  (WVGA, диагональ 17,8 см, разрешение 800 × 480 точек).

Массогабаритные размеры осциллографов составляют: 313 × 142 × 108 мм, вес около 2 кг.

16.08.2010
