LeCroy анонсирует обновление линейки WaveSurfer: WS MXs-B и MSO MXs-B

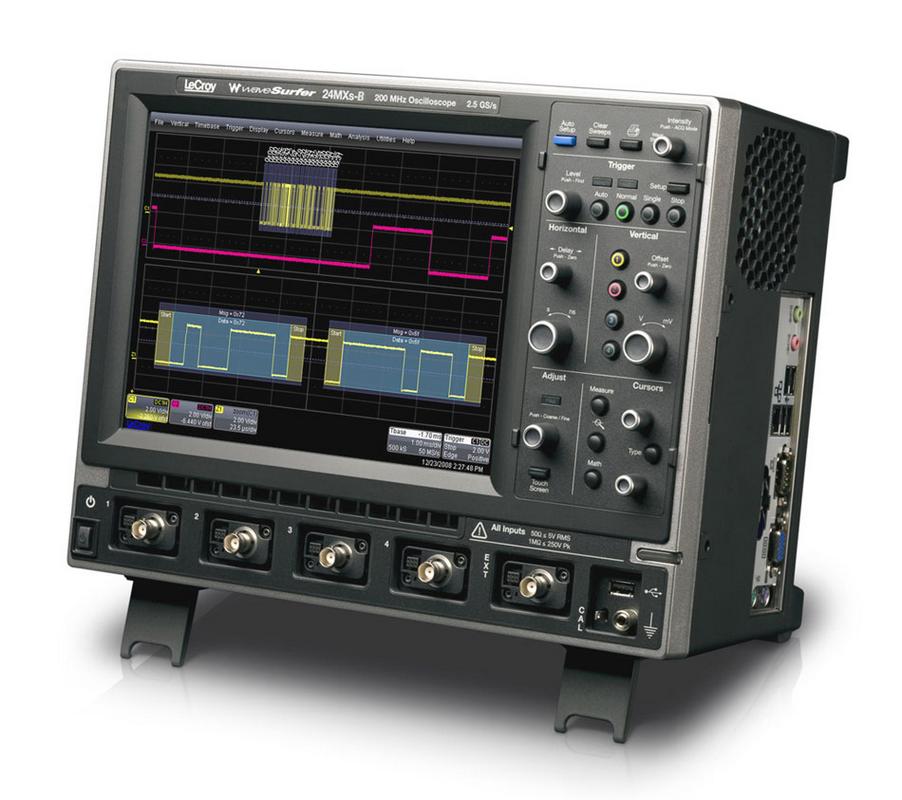

../../upload/old-site/photos/wavesurfer_24xs-b.jpg

Компания LeCroy представила обновлённую линейку цифровых запоминающих осциллографов серии WaveSurfer MXs-B (с индексом «В») и выполненных на этой платформе осциллографов смешанных сигналов (MSO MXs-B). В обновлённую серию вошли 9 моделей имеющих 2 или 4 входных канала с полосами пропускания 200 МГц, 400 МГц, 600 МГц и 1 ГГц. Измерительные ресурсы и основные параметры моделей новой серии по сравнению с предшествующей линейкой WS MXs-A существенно улучшены в базовой комплектации осциллографа. При этом цена на новые модели MXs-B осталось прежней, по сравнению с осциллографами моделей MXs-А.

Перечень моделей и основные технические характеристики серии приведены в таблице:

Модель Кол-во каналов
(аналог. / цифр.)
Полоса пропускания Частота дискретизации (на канал / при объедин.) Память
(на канал/ при объед.)
WS 24MXs-B 4 200 МГц 2,5 ГГц 12,5 Мб / 25 Мб
WS 42MXs-B 2 400 МГц 5 ГГц 12,5 Мб / 25 Мб
WS 44MXs-B 4 400 МГц 5 ГГц 12,5 Мб / 25 Мб
MSO 44MXs-B 4 / 18 400 МГц 5 ГГц 12,5 Мб / 25 Мб
WS 62MXs-B 2 600 МГц 5 ГГц / 10 ГГц 12,5 Мб / 25 Мб
WS 64MXs-B 4 600 МГц 5 ГГц / 10 ГГц 12,5 Мб / 25 Мб
MSO 64MXs-B 4 / 18 600 МГц 5 ГГц / 10 ГГц 12,5 Мб / 25 Мб
WS 104MXs-B 4 1 ГГц 5 ГГц / 10 ГГц 12,5 Мб / 25 Мб
MSO 104MXs-B 4 / 18 1 ГГц 5 ГГц / 10 ГГц 12,5 Мб / 25 Мб

В новинках улучшен ряд базовых технических характеристик, аппаратные возможности и функциональность, которые повышают измерительные и аналитические ресурсы осциллографов:

  1. Объём памяти (длина записи) увеличен с 5 Мб  до 12,5 Мб на канал в штатной комплектации. Во всех моделях появилась возможность объединения длины записи. Максимальная память  25 Мб в 1 или 2-х кан  режиме работы (соответственно).
  2. Для моделей имеющих ПП 400 МГц и выше (начиная с 42MXs-B) частота дискретизации увеличена с 2,5 ГГц до 5 ГГц на канал.
  3. Для моделей имеющих ПП 600 МГц и выше (начиная с 62MXs-B) добавлена возможность увеличения частоты дискретизации до 10 ГГц при объединении каналов (в 1 или 2-х кан. режиме).
  4. Режим расширенной синхронизации ADVTRIG, ранее поставлявшийся как опция,  теперь включён в штатную комплектацию.
  5. Режим расширенных математических функций MATHSURF, ранее поставлявшийся как опция, теперь включён в штатную комплектацию.
  6. Добавлен режим сегментированной развёртки с максимальным числом сегментов 10000.
  7. LABNOTEBOOK™ инструмент документирования и создания отчётов добавлен во все осциллографы серии WaveSurfer MXs-B , а не только в модели с полосой 1 ГГц
  8. Расширен набор опциональных протоколов синхронизации и декодирования низкочастотных сигналов передачи данных. Серия MXs-B поддерживает следующие протоколы: CAN, I2C, I2S SPI, RS-232, FlexRay, USB, MIL-STD-1553, LIN, D-PHY, DigRF 3G, DigRF v4, Audiobus.
  9. В функции расширенного поиска по заданным параметрам WaveScan число условий для поиска возросло с 18 до 20.
  10. Увеличен диапазон регулировки коэффициента развёртки (Кразв), который теперь составляет 200 пс/дел…1000 с/дел (ранее - 1 нс/дел…1000 с/дел).

Осциллографы смешанных сигналов WaveSurfer MSO MXs-B имеют в своём составе штатный логический пробник MS-250 для подключения 18 цифровых каналов. Максимальная  тактовая частота входного сигнала до 250 МГц, обеспечивается запись до 10 мс цифровых данных  по всем 18 каналам. Осциллографы MSO MXs-B используют специально разработанный высокоскоростной интерфейс «Lbus» для быстрого подключения пробника. В отличие от других осциллографов смешанных сигналов, предоставляющих пользователю объём памяти уменьшающийся с увеличением числа используемых логических каналов, решение от LeCroy  обеспечивает одновременный доступ ко всей памяти (осциллографической / в логических каналах) в любом из режимов работы. Это даёт лучшие среди аналогов характеристики по синхронным измерениям длинных логических посылок и аналоговых сигналов.

Осциллографы WaveSurfer MXs-B обеспечивают работу с совместимыми аксессуарами и пробниками LeCroy, в том числе логическими пробниками MS-250/-500, а также инсталляцию дополнительных программных опций и пакетов измерений, доступных для ранее выпущенных моделей серий WaveSurfer Xs.

Приятная новость для клиентов не так давно купивших осциллограф серии WaveSurfer MXs-А. Модернизация осциллографа WaveSurfer MXs-А до модели WaveSurfer MXs-B осуществляется программными средствами. Клиенты, получившие осциллографы WaveSurfer MXs-А, начиная с 1 ноября могут установить прошивку версии старше 6.3.0.5 (загружается с сайта компании LeCroy: ссылка)  и получить код доступа, модернизирующий осциллограф WaveSurfer MXs-А до модели WaveSurfer MXs-B.

16.02.2011
