LeCroy представляет логический анализатор LogicStudio 16

../../upload/old-site/photos/logicstudio_nb.jpg

../../upload/old-site/photos/logicstudio_nb-wa.jpg

../../upload/old-site/photos/logicstudio_screenshot.png

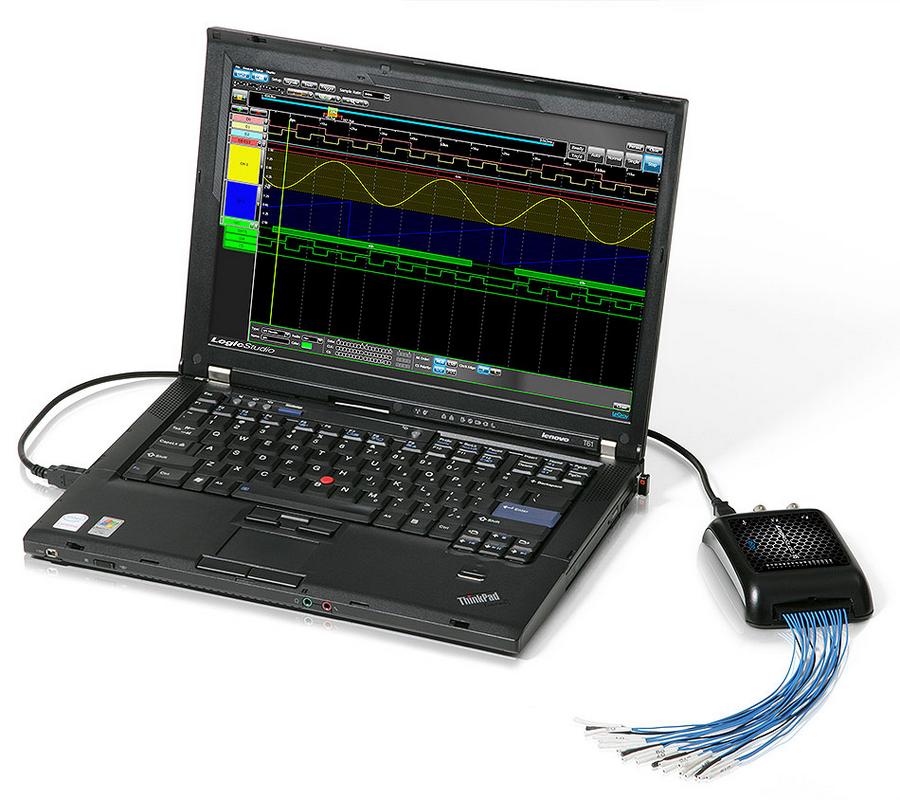

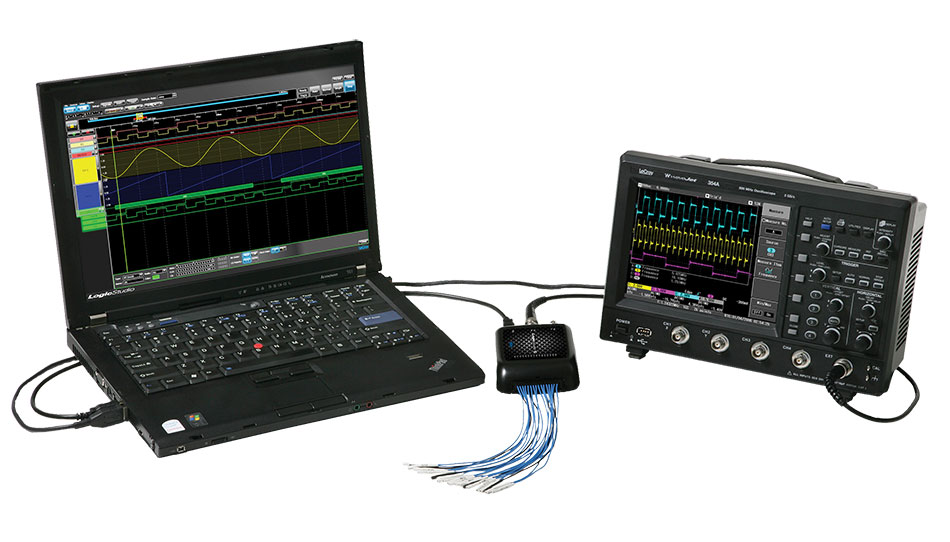

Компания LeCroy вывела на рынок весьма любопытное устройство –  логический USB анализатор LogicStudio 16. Логический анализатор LogicStudio 16 представляет собой модуль, который объединяет цифровой осциллограф и компьютер в единую измерительную систему – осциллограф смешанных сигналов. При создании измерительной системы в составе: цифровой осциллограф + ПК + LogicStudio 16, аналоговые сигналы  отображаются одновременно с цифровыми посылками и сигналами последовательной передачи, обеспечивая тем самым завершённое решение  по анализу смешанных  сигналов.

Основные характеристики:

  • 16 логических каналов, полоса пропускания 100 МГц
  • Частота дискретизации 500 МГц, 1 ГГц  в режиме объединения каналов
  • Измерение, декодирование и анализ сигналов: I2C, UART, SPI и смешанных сигналов с тактовой частотой до 500 МГц
  • Память на канал 20 К,  40 К в режиме объединения каналов
  • Детектирование и захват  глитчей от 3,75 нс
  • Расширенная синхронизация, анализ данных: по шине, логический, статистический
  • Передача данных по интерфейсу USB 2.0 на управляющий ПК
  • Питание  от шины USB
  • Расширение  штатного набора протоколов декодирования (опция)
  • Демонстрационная программа LogicStudio доступна для свободного скачивания для тестирования
  • Системные требования: Windows® XP, Windows® Vista, 1 Гб RAM  –  минимум, 2 Гб – рекомендуется
  • Совместимость с осциллографами ведущих производителей:
    LeCroy: серии WaveJet 300A (WJ 312A, WJ 314A, WJ 322A, WJ 324A, WJ 332, WJ 334, WJ 352, WJ 354).
    Tektronix:  DPO2000, MSO2000, DPO3000, MSO3000, DPO4000, MSO4000, TDS 1000B, TDS 2000B, TDS2000C, TDS 3000C.
    Agilent: DSO5000A, DSO6000A, DSO7000A, DSO7000B.

Невысокая стоимость, удобное программное обеспечение (можно опробовать прямо сейчас: скачать), совместимость с цифровыми осциллографами ведущих производителей делает логический анализатор LogicStudio 16 привлекательным приобретением для специалистов, которым требуется расширить функциональность измерительных систем для исследования логических устройств.

28.01.2011
