Модули электронной калибровки серии SEM5000A
Компания Siglent Technology Co., Ltd в категории измерительных аксессуаров представила серию электронных калибровочных модулей SEM5000A. В линейке 12 базовых модификаций модулей электронной калибровки (ECal) для калибровки векторных анализаторов цепей, c возможностью гибкой конфигурации типов соединительных коннекторов.

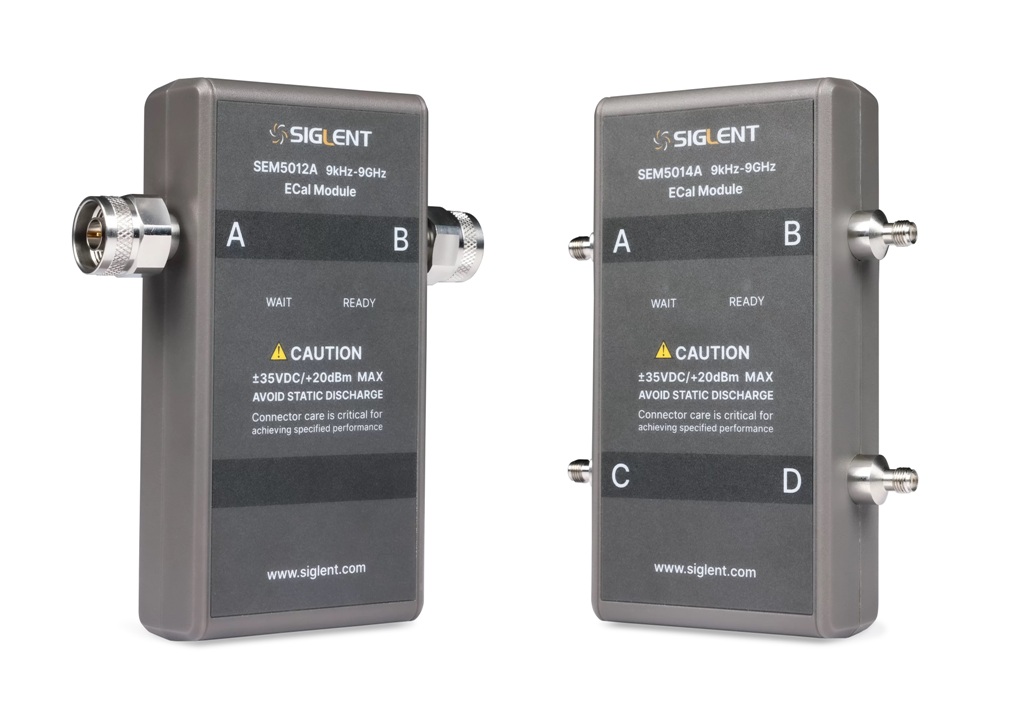

Компактные модули электронной калибровки серии SEM5000A включают в себя 12 базовых моделей, которые охватывают диапазоны частот от 9 кГц до 4,5/ 9 ГГц, и от 100 кГц до 13,5/ 26,5 ГГц (в зависимости от модели), имеют интерфейс USB для связи с ПК и питания. В стандартном исполнении предусмотрены радиочастотные разъемы трех типов: SMA, 3,5 мм и N-тип («мама»/ female). Данные восемь модулей предназначены для двух или четырехпортовой калибровки. Модификации: SEM5002A, SEM5012A, SEM5022A, SEM5032A, SEM5004A, SEM5014A, SEM5024A, SEM5034A.
Модули SEM5000A серии предназначены для калибровки и коррекции ошибок в анализаторах спектра (с опцией VNA) серий АКИП-4215, АКИП-4205/3, АКИП-4205/4, АКИП-4205/5 и векторных анализаторах цепей АКИП-6604, АКИП-6605. Преимущество модулей заключается в обеспечении широкой совместимости с парком СИ различных производителей, гибкости сопряжения различных ВЧ трактов.
Базовые конфигурации для заказа электронных калибровочных модулей SEM5000A
|
Серия ECal |
Модификации |
Число портов |
Тип коннектора |
Код модели |
Диапазон частот |
|
SEM5000A |
SEM5002A |
2 (А, В) |
N-тип, female |
020 |
9 кГц…4,5 ГГц |
|
SMA female |
030 |
||||
|
SEM5012A |
N-тип, female |
020 |
9 кГц...9 ГГц |
||
|
SMA female |
030 |
||||
|
SEM5022A |
3.5mm female |
010 |
100 кГц...13,5 ГГц |
||
|
SEM5032A |
3.5mm female |
010 |
100 кГц...26,5 ГГц |
||
|
SEM5004A |
4 (А, В, С, D) |
N-тип, female |
020 |
9 кГц...4,5 ГГц |
|
|
SMA female |
030 |
||||
|
SEM5014A |
N-тип, female |
020 |
9 кГц...9 ГГц |
||
|
SMA female |
030 |
||||
|
SEM5024A |
3.5mm female |
010 |
100 кГц...13,5 ГГц |
||
|
SEM5034A |
3.5mm female |
010 |
100 кГц...26,5 ГГц |
Пользовательские конфигурации для заказа электронных калибровочных модулей SEM5000A
|
Тип коннектора |
Порт А (код) |
ПОРТ B (код) |
Порт C (код) |
ПОРТ D (код) |
|
3.5mm f |
101 |
201 |
301 |
401 |
|
3.5mm m |
102 |
202 |
302 |
402 |
|
N-тип f |
103 |
203 |
303 |
403 |
|
N-тип m |
104 |
204 |
304 |
404 |
|
SMA f |
105 |
205 |
305 |
405 |
|
SMA m |
106 |
206 |
306 |
406 |
Примечание: f... «мама» (розетка), m... «папа» (вилка). Возможны варианты модулей как с коннектором одного вида, так и комбинация коннекторов.
Традиционные методы механической калибровки требуют, чтобы оператор несколько раз подключал и отключал измеряемый прибор с помощью калибровочных устройств. Это не только увеличивает время калибровки, но также увеличивает частоту операций и вероятность человеческой ошибки. Электронные калибровочные модули серии SEM5000A выполняют калибровку за один шаг и обеспечивают большое удобство для многопортовых и производственных испытаний, что значительно уменьшает количество соединений, выполняемых в процессе калибровки, делая процесс намного проще и эффективнее. По мере уменьшения количества соединений снижается вероятность ошибки оператора, как и вероятность износа разъема, что, в свою очередь, снижает затраты на техническое обслуживание и оборудование.
14.11.2023
Модели:
SEM5002A (020) | SEM5002A (030) | SEM5004A (020) | SEM5004A (030) | SEM5012A (020) | SEM5012A (030) | SEM5014A (020) | SEM5014A (030) | SEM5022A (010) | SEM5024A (010) | SEM5032A (010) | SEM5034A (010) Cерии: SEM5000A
