Новая подставка-позиционер для пробников LeCroy

../../upload/old-site/photos/pt_browser.jpg

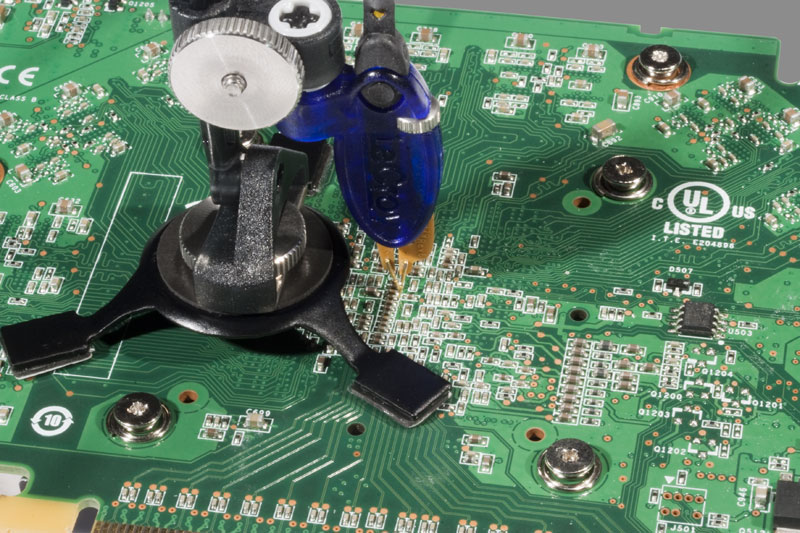

Компания LeCroy расширяя перечень предлагаемых измерительных принадлежностей и аксессуаров, приступила к выпуску подставок-позиционеров Dx10-PT и Dx20-PT (браузеров) для линейки дифференциальных пробников WaveLink. Новинка обеспечивает надёжность механического контакта при подключении пробников с жестким наконечником к цепи, удобство, простоту и гибкость использования, минимальный уровень шумов (определяемый конкретной моделью пробника), а также предельно малую нагрузку на плате при установке.

Позиционер PT-серии поддерживает все модели популярных усилителей пробников LeCroy серий D610/D310 и D620/D320, а также сопряжение с корпусами пробников серий WL-Plink и WL-PBus для работы в приложениях с полосами пропускания до 3,5ГГц и до 6ГГц.

Система обеспечивает формирование сложных пространственных конфигураций для получения наиболее приемлемых сочетаний в связке «осциллограф-пробник», гарантируя при этом проведение точных и достоверных измерений параметров неискажённого сигнала.

С помощью винтового регулятора позиционирования (прецизионный механический верньер) изменяется расстояние между наконечниками установленного пробника, что значительно облегчает проведение измерений в условиях плотной SMD компоновки, особенно на микросхемах с малыми расстояниями между выводами. Возможна работа на схемах с размерами контактных групп, ножек и выводов от 0,35мм. Кроме того, новые браузеры снабжены сменными подпружиненными наконечниками, что обеспечивает надёжный контакт с объектом тестирования при многоточечном подключении.

При использовании с усилителями D610/D620 браузеры Dx10-PT и Dx20-PT обеспечивают проведение измерений в частотном диапазоне до 6 ГГц, а с усилителями D310/D320 — в диапазоне до 3,5 ГГц.

Головки-браузеры серии PT совместимы с держателями Freehand, пробниками EZ от Cascade Microtech, а также новыми XYZ-позиционерами LeCroy, имеющими 3 степени свободы пространственного расположения.

Анонсируемые аксессуары в совокупности с дифференциальными пробниками WaveLink в силу их высоких технических характеристик являются наиболее оптимальным решением для анализа сигналов последовательной передачи данных (HDMI), отладки устройств PCI-Express, Firewire и DDR памяти.

10.07.2009
