Новая программная опция синхронизации и декодирования шин Inter-IC-Sound (I2S)

../../upload/old-site/photos/lecroy_i2s_ss.gif

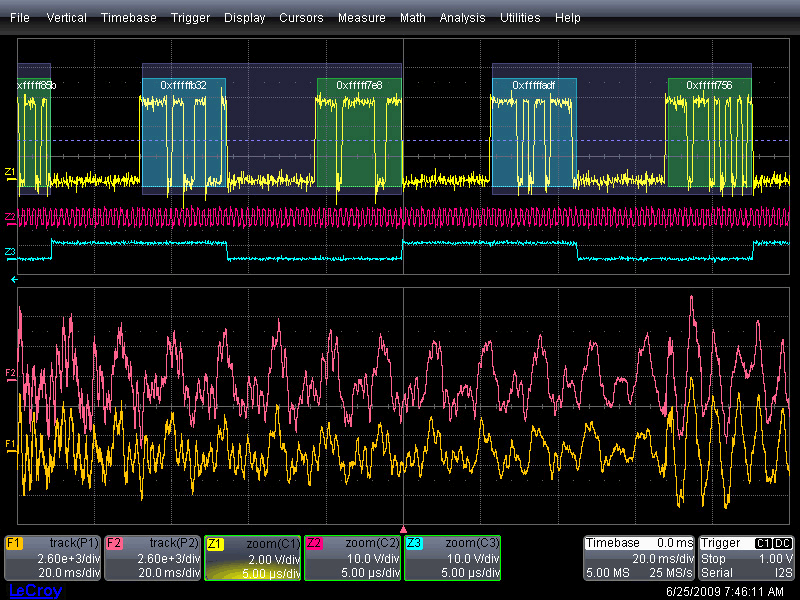

Компания LeCroy анонсировала новую программную опцию для шин передачи аудиоданных, обеспечивающую синхронизацию, декодирование и графическое моделирование низкочастотного аудиосигнала из цифровых последовательных данных. Опция имеет полный набор инструментов для точного анализа и отладки шин Inter-IC-Sound (I2S). Интерфейс Inter-IC-Sound (I2S) служит для передачи цифрового потока аудиоданных непосредственно на логические микросхемы цифро-аналогового преобразователя. Этот интерфейс был разработан фирмой Philips для достижения максимального качества звучания цифрового аудио. Данная опция доступна для установки в осциллографы WaveRunner®Xi и WaveSurfer® Xs. Опция декодирования шин AudioBus даёт уникальную возможность преобразования цифровых декодированных последовательностей в аудио сигнал аналоговой формы. Это позволяет инженерам интуитивно понять проблемы, возникающие в схемах, в следствии различного рода ограничений сигналов, кратковременных импульсных помех и других аномалий в аудио цепях перед обработкой цифровым звуковым процессором (DSP). Визуальный просмотр аудио сигналов может быть выполнен для четырёх каналов, обычно использующихся аудио системах или домашних кинотеатрах (использующих временное мультиплексирование в аудио шинах.

Декодирование данных, передаваемых по шине AudioBus, использует цветовое наложение на исходный сигнал, что значительно облегчает понимание процесса декодирования. Эксклюзивные особенности данной опции интуитивно понятны инженерам, имеющим опыт разработки многоканальных аудиосистем, и, главным образом, являются востребованными для пользователей знакомыми со стандартами I2S, LJ (выравнивание по левому краю), RJ (выравнивание по правому краю) или TDM Audio (временное мультиплексирование в аудио шинах). Дополнительно, для облегчения трудоёмкой комплексной задачи определения неисправностей, декодированная информация может быть сжата или растянута по временной оси. Инженер может выбрать декодирование в двоичном, десятичном, шестнадцатеричном формах или в единицах dB.

Синхронизация по данным шины AudioBus может быть конфигурирована для I2S, LJ или RJ. Мощный набор условных видов синхронизаций может быть использован для любых данных левого или правого каналов, совместно с такими уникальными условиями синхронизации как приглушение звука, ограничение сигналов или по кратковременной импульсной помехе, для локализации редких проблем, выявить которые невозможно при простом просмотре декодированных данных. Кроме того опция AudioBus преобразует осциллограф в анализатор протоколов с настраиваемым отображением информации протокола, которая может быть экспортирована в файлы Excel.

  • WRXi-I2S TD - Программная опция синхронизации, декодирования цифровых последовательностей передаваемых по шинам передачи аудиоданных для серии осциллографов WaveRunner Xi/Xi-A
  • WRXi-I2S TDG - Программная опция синхронизации, декодирования и графического моделирования низкочастотного аудиосигнала из цифровых последовательных данных Inter-IC-Sound (I2S) для осциллографов серии WaveRunner Xi/Xi-A
  • WSXs-I2S TD - Программная опция синхронизации, декодирования цифровых последовательностей передаваемых по шинам передачи аудиоданных для серии осциллографов WaveSurfer Xs/Xs-A.
15.07.2009
