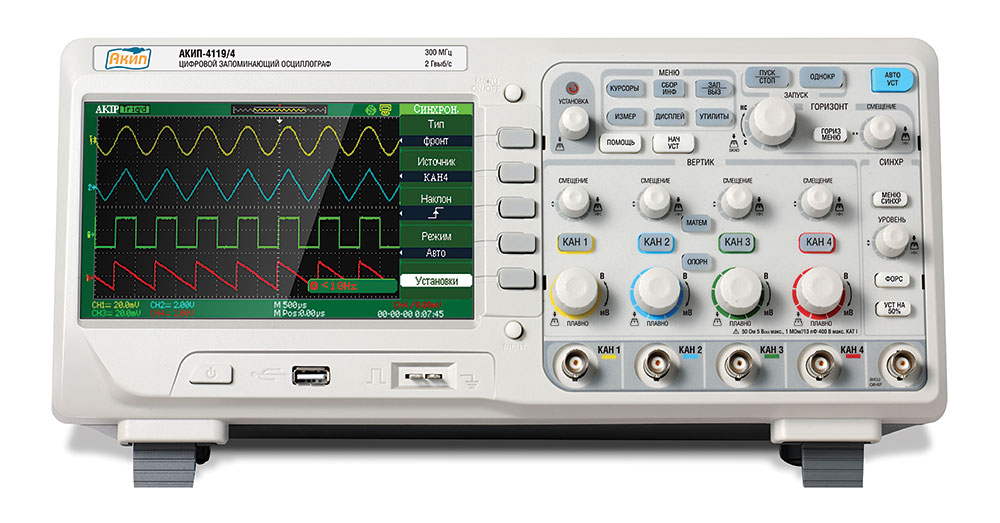

Новая серия 4-канальных цифровых осциллографов АКИП-4119

../../upload/old-site/photos/akip-4119_4.jpg

Линейка цифровых осциллографов АКИП™ впервые пополнилась моделями бюджетного класса серии АКИП-4119, имеющих четыре входных канала с возможностью анализа сигналов в полосе частот до 300 МГц. Приборы имеют современное исполнение, удобное управление, русифицированное меню и компактные размеры.

  • Число вх. каналов: 4
  • Полоса пропускания:
        -  0…70 МГц - АКИП-4119/1
        -  0…100 МГц - АКИП-4119/2
        -  0…200 МГц - АКИП-4119/3
        -  0…300 МГц - АКИП-4119/4
  • Макс. частота дискретизаци: 2 ГГц
  • Макс. память: 24 К

Осциллографы АКИП-4119 выполнены на базе 8 битного АЦП с полосами пропускания в диапазоне от 70 до 300 МГц. Частота дискретизации составляет 1 ГГц на канал, максимальная при объединении каналов - 2 ГГц (эквивалентная 50 ГГц). Объём памяти 12 К точек на канал, в режиме объединения каналов происходит увеличение длины памяти до 24 К точек. Для старших моделей АКИП-4119/3 (200 МГц) и АКИП-4119/4 (300 МГц) помимо стандартного для всей серии входного сопротивления 1 МОм, доступно для выбора сопротивление 50 Ом. Это расширяет возможности осциллографов по согласованию с телекоммуникационными трактами и при радиочастотных измерениях. Максимальное напряжение на входе осциллографа при входном сопротивлении 50 Ом ограничено значением 5 Вскз. Широкий перечень автоизмерений (32 параметра), включая, такие как измерение временных задержек между сигналами различных каналов, фазы между двумя сигналами и другие измерения между фронтами сигнала. Осциллографы АКИП-4119 позволяют хранить во внутренней памяти до 20 форм сигналов и до 20 профилей установок органов управления. Осциллографы оснащены широкоформатным цветным ЖК-дисплеем (TFT): диагональ 17,8 см, 8 х 18 делений, разрешение 480?234 точек. Такой размер экрана легко позволяет его разделить на два окна и отображать независимые процессы в разных областях экрана.

Осциллографы оснащены интерфейсами USB2.0 и LAN на задней панели осциллографа для дистанционного управления и программирования с внешнего ПК (Совместим с протоколом LXI), а также USB портами для Flash-устройств на передней и задней панелях осциллографа для сохранения результатов. Новая серия осциллографов АКИП-4119 это прекрасное сочетание измерительных ресурсов, функциональности, удобства и надёжности в компактном корпусе по весьма доступной цене

Появление серии АКИП-4119 (в дополнение к 2-х канальным осциллографам АКИП™ с полосами пропускания от 25 МГц до 200 МГц), обеспечивает возможность прямой замены моделей из конкурирующих линеек TDS1000B, Agilent DSO1000 и других производителей ЦЗО подобного класса. Новинки предназначены для пользователей с ограниченным бюджетом, которые, тем не менее, нуждаются в богатом наборе измерительных возможностей и ресурсов анализа сигналов.

03.10.2011
