Новая серия бюджетных осциллографов LeCroy WaveAce

../../upload/old-site/photos/wa_102.jpg

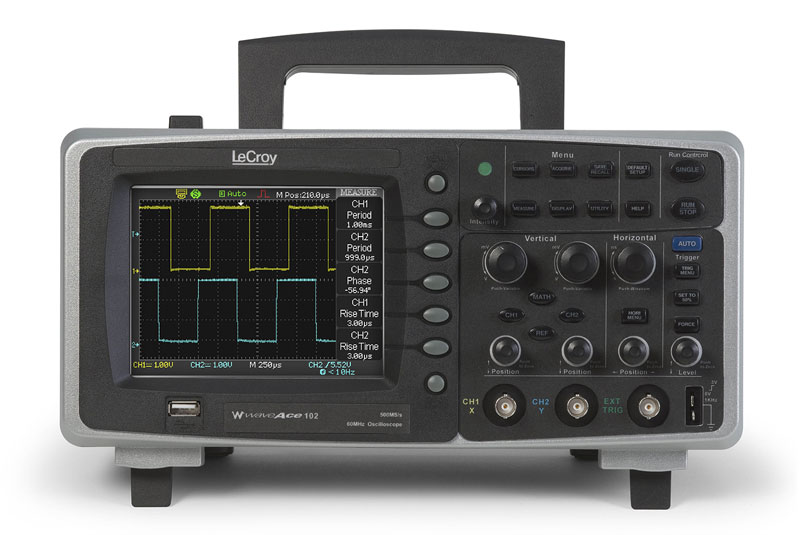

../../upload/old-site/photos/wa_102_front.jpg

../../upload/old-site/photos/waveace_screenshot.gif

Корпорация LeCroy анонсировала новую серию цифровых осциллографов WaveAce, расширяющих серию портативных, низкостоимостных (начиная от 33 309 рублей с НДС) и удобных в эксплуатации осциллографов с полосами пропускания от 60 МГц до 300 МГц. Осциллограф WaveAce расширяет возможности по поиску неисправностей и сокращает время отладки радиотехнических устройств, используя такие особенности цифровых осциллографов, как длинная внутренняя память, расширенные возможности измерений и схемы синхронизации, цветной высококонтрастный дисплей. Удобный пользовательский интерфейс обеспечивает быстрый и удобный доступ к наиболее важным функциям управления осциллографом. USB интерфейсы на передней и задней панели осциллографа WaveAce обеспечивает лёгкость при использовании внешних носителей памяти, подключения ПК или внешнего принтера. Разнообразие стандартных режимов сбора информации и расширенных режимов синхронизации упрощает захват даже самых сложных форм сигнала и делает осциллограф WaveAce ценным инструментом для разработки, отладки и поиска неисправностей.

Осциллограф WaveAce представлен 2-х канальными моделями с полосами пропускания 60 МГц, 100 МГц, 200 МГц и 300 МГц, все осциллографы имеют цветные дисплеи. Обладая максимальной частотой дискретизации до 2 Гвыб/с и длиной внутренней памяти до 18 К, осциллограф WaveAce становится лидером в этом классе портативных осциллографов. Длинная память позволяет осуществлять захват входных сигналов на максимальной частоте дискретизации в виде последовательности в 2 - 3 раза большей, чем у аналогичных осциллографов, существующих на рынке. 32 встроенных автоматических функции измерения, включая, такие как измерение временных задержек между сигналами, фазы между двумя сигналами и другие измерения между фронтами сигнала, даёт расширенные возможности пользователю понять и проанализировать формы входных сигналов. Дополнительные возможности – функция допускового контроля, цифровые фильтры, программируемые пользователем, сегментированная развёртка упрощают и сокращают время отладки различных радиотехнических устройств.

Управление всем набором высокоэффективных функций и возможностей осциллографа WaveAce осуществляется интуитивно понятным пользовательским интерфейсом передней панели, с 11 различными языками, включая русский. Ко всем наиболее важным функциям и меню имеется доступ на передней панели осциллографа с помощью кнопок управления, обеспечивающих выбор необходимой функции всего одним единственным нажатием. Все заданные пользователем смещения линии луча - временные задержки по горизонтали и смещения лучей по вертикали могут быть переведены в исходное, нулевое, положение только одним нажатием на кнопку. Нажатие на регулятор коэффициента отклонения В/дел производит переключение между калиброванным фиксированным положением В/дел и плавной регулировкой усиления, а нажатие на кнопку коэффициента развёртки Время/дел производи быстрое переключение в режим растяжки входного сигнала. Кнопки управления на передней панели открывают и закрывают экранные меню и имеют подсветку кнопок с активными режимами работы, сообщая пользователю, в каком режиме в настоящий момент находится осциллограф WaveAce.

Документирование результатов работы, сохранение осциллограмм и предустановленных профилей легко и просто обеспечивается в осциллографе WaveAce. Осциллограф позволяет хранить во внутренней памяти до 20 форм сигналов и до 20 профилей установок органов управления. Запоминающие устройства большой ёмкости могут быть подключены к разъёму USB непосредственно на передней панели осциллографа. Разъём USB, расположенный на задней панели осциллографа позволяет осуществить непосредственное подключение принтера или персонального компьютера к осциллографу. Использование программного обеспечения EasyScope позволяет осуществлять дистанционное управление осциллографом через виртуальную панель управления, а также обеспечивает лёгкий способ сохранения осциллограмм в виде массивов данных или графических файлов непосредственно на персональный компьютер.

Основные особенности:

  • 2 канала
  • Полоса пропускания 60, 100, 200, 300 МГц
  • Макс. частота дискретизации 500 МГц для моделей WA 102, WA 112
  • Макс. частота дискретизации 2 ГГц для моделей WA 222, WA 232
  • Эквивалентная частота дискретизации 50 ГГц
  • Объем памяти 4 К (WA 102, WA 112), 9 К (WA 202 и WA 212) и 18 К (WA 222 и WA 232)
  • USB на передней панели (сохранение данных), RS-232 и USB на задней панели (дистанционное управление)
  • 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1 К; цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
  • Автоматические (32 параметра) и курсорные измерения
  • Режим «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров)
  • Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля
  • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
  • Пиковый детектор 10 нс
  • Цветной ЖК-дисплей с диагональю 14,5 см
15.09.2008
